【導讀】圖像傳感器是數字成像系統的主要組成部分之一，對整體系統性能有很大影響。圖像傳感器的兩種主要類型是電荷耦合器件 (CCD) 和 CMOS 成像器。在本文中，我們將了解 CMOS 圖像傳感器的基礎知識。
圖像傳感器是數字成像系統的主要組成部分之一，對整體系統性能有很大影響。圖像傳感器的兩種主要類型是電荷耦合器件 (CCD) 和 CMOS 成像器。在本文中，我們將了解 CMOS 圖像傳感器的基礎知識。
查看我們的電荷耦合器件 (CCD) 圖像傳感器系列。您可以從CCD 的結構和功能入手。
CMOS 光電探測器
大多數 CMOS 光電探測器都基于 PN 結光電二極管的工作原理。當光電二極管反向偏置時（反向電壓小于雪崩擊穿電壓），與入射光強度成正比的電流分量將流過二極管。該電流分量通常稱為光電流。
由于光電流隨光強度線性增加，我們可以使用光電二極管來構建光電探測器。這種光電檢測結構的抽象表示如下所示。
(a) 光電探測器示例示意圖 (b) 光電流值隨時間的變化。圖片由Abbas El Gamal提供。
復位開關在曝光周期開始時閉合，以將光電二極管反向偏置到電壓 VD。接下來，開關打開，產生與入射光強度成正比的光電流。該電流在飛安到皮安的范圍內，并且太小而無法直接測量。如果我們讓光電二極管暴露在光線下一段時間，tint，電流將在二極管電容 CD 上積分。存儲的電荷為我們提供了更易于測量的更強的累積信號。此外，合并的平均過程使累積信號更忠實地表示測得的光強度，尤其是在處理微弱或嘈雜的信號時。
請注意，阱容量 Qwell 設置了 CD 可以容納的電荷量的上限。超過一定的光照強度，二極管將飽和，累積的電荷將等于值，如上圖所示。因此，必須謹慎選擇積分期。
另一個應該考慮的非理想效應是，除了光電流之外，還有另一種稱為暗電流的電流分量流過二極管。暗電流是在沒有光的情況下產生的電流。必須化該電流分量以化器件靈敏度。
CMOS 圖像傳感器的框圖

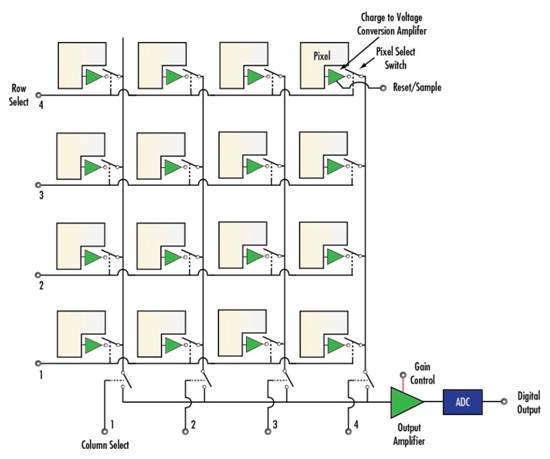

CMOS圖像傳感器的基本結構如下圖所示。
圖片由Edmund Optics提供。
二維光電探測器陣列用于檢測入射光強度。光電探測器產生的電荷被轉換為電壓信號，并通過“行選擇”和“列選擇”開關陣列傳遞到輸出放大器。ADC 用于將放大信號數字化。
為了執行讀出，給定行的像素值被并行傳輸?shù)揭唤M存儲電容器（上面未示出），然后，這些傳輸?shù)南袼刂当豁樞蜃x出。
上圖顯示了 APS（有源像素傳感器）架構。在 APS 設備中，每個像素位置不僅包含光電二極管，還包含放大器。一種稱為 PPS（無源像素傳感器）的更簡單的架構沒有將放大器集成到像素中。在 DPS（數字像素傳感器）設備中，每個像素都有自己的模數轉換器和存儲塊。因此，DPS 架構中的像素輸出與光強度成比例的數字值。

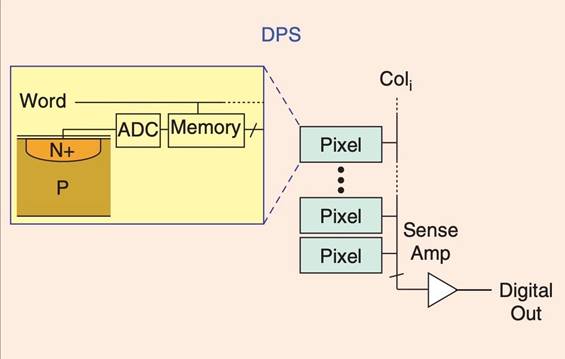

DPS 或圖表像素傳感器的示意圖。圖片由Abbas El Gamal提供。
CMOS 圖像傳感器的優缺點
顧名思義，CMOS 圖像傳感器采用標準 CMOS 技術制造。這是一個主要優勢，因?yàn)樗试S我們將傳感器與成像系統所需的其他模擬和數字電路集成在一起。集成解決方案使我們能夠降低功耗并提高讀出速度。其他圖像傳感器技術并非如此，例如電荷耦合器件 (CCD)，它們基于針對電荷轉移和成像優化的專用制造技術。
CMOS 圖像傳感器的一個缺點是讀出路徑中有幾個有源器件會產生時變?cè)肼?。此外，制造不一致?huì)導致不同像素的電荷電壓放大器之間的不匹配。這會導致固定模式噪聲，其中不同的像素即使暴露在均勻的光照下也會產生不同的值。
滾動快門偽影
對于許多 CMOS 圖像傳感器，不同像素行的曝光周期開始時間略有不同。通常，行從上到下按順序重置。在給定行的積分時間過去后，它的讀數應該開始。因此，光積分從上到下依次發生，就像重置過程一樣。在捕捉快速移動的物體時，這可能會導致一種稱為滾動快門偽像的失真。這是因?yàn)楫?dāng)所有像素都被捕獲時，具有快速移動物體的場景可能會發生變化。滾動快門偽影本身表現為捕獲場景中的一些非剛性或彎曲。下圖對此進行了說明。
圖片由安森美半導體提供。
現代高端 CMOS 傳感器具有更快的讀出速率，并且可以更輕松地避免這種不理想的效果。此外，還有帶有全局快門的 CMOS 圖像傳感器，其中所有像素的重置和曝光周期同時發生。在積分時間結束時，不同像素的累積電荷被同時轉移到存儲區以供進一步處理。由于所有像素的曝光周期同時發生，因此不會有滾動快門效果。
結論
反向偏置光電二極管產生與入射光強度成正比的電流分量。這些光電探測器的二維陣列可用于實現 CMOS 圖像傳感器。CMOS 圖像傳感器中的像素可以具有不同級別的復雜性。例如，CMOS 圖像傳感器的像素不僅可以包含光電二極管，還可以包含放大器。DPS（數字像素傳感器）設備采用更復雜的像素，其中每個像素都有自己的模數轉換器和存儲塊。
CMOS 圖像傳感器重要的優勢是可以將傳感器與成像系統所需的其他模擬和數字電路集成在一起?？梢越档?CMOS 圖像傳感器性能的兩個噪聲源是不同像素組件之間的制造不匹配以及讀出路徑中有源器件的噪聲。
