使用LTspice分析狀態監控系統中的振動數據

發布時間:2020-07-08 來源:Simon Bramble 責任編輯:wenwei

【導讀】本文介紹如何使用LTspice® 分析狀態監控系統中振動數據的頻譜,以便能夠在工業機械電機故障的早期發出預警。同時介紹如何從Microsoft Excel® 電子表格中提取X、Y和Z平面數據,并將其轉化為可以通過LTspice進行傅里葉變換的格式,以生成振動數據的諧波量圖。

簡介

數字技術的進步?jīng)]有絲毫放緩的跡象,已滲透到我們生活的方方面面。為機器提供智能并非奧威爾式的反烏托邦;由于自動化反饋環路有助于減少直接維護時間,因此可提高工廠自動化的效率。

工業4.0描述了將大數據的優勢帶入工廠車間的概念。裝有傳感器的機器可監控自身的性能并相互通信,從而共同分擔整個工作載荷,同時向后臺提供重要的診斷信息,而且無論在同一座建筑物里還是在不同的大陸都可以實現。

對ADI產品進行的一項快速調查顯示,ADI公司主要致力于為工業物聯網 (IIOT)提供解決方案,即從傳感器到云的各種穩定可靠的高性能信號鏈組件。

在工業自動化中的一個應用領域就是 狀態監控(CbM),通過仔細校準機器的標稱工作特性,然后使用本地傳感器密切監控機器本身的狀態。偏離標稱信號的狀態即表示機器需要維護。因此,配備狀態監控系統的機器可根據實際需要進行維護,而不是相對隨意地安排維修計劃。

確定電機運行狀態的一種比較好的方法是檢查其振動特征。ADI的MEMS 技術可用于持續監控電機的振動特征,并與已知無故障電機的特征比較,由此判斷電機的運行狀況。 事實上,每種電機故障都有其自己的獨特諧波特征。通過查看振動模式的諧波成分,可以檢測軸承、內環和外環,甚至齒輪箱齒中的故障。

在LTspice中分析振動數據

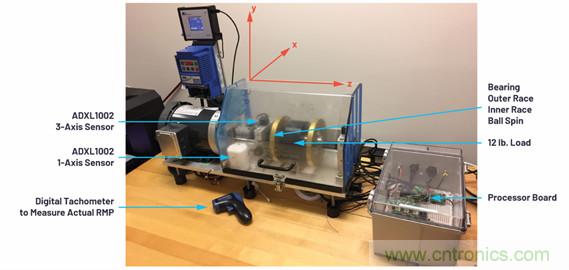

為了產生用于在LTspice中進行傅里葉分析的數據,將三個ADXL1002 加速度計連接到電機,如圖1所示,以測量側向、垂向和縱向(分別為X、Y和Z)振動。

使用LTspice分析狀態監控系統中的振動數據
圖1.分別在側向、垂向和縱向測得X、Y和Z通道的振動。

將振動數據下載并保存到Microsoft Excel電子表格中。在500 kSPS速率下進行數據采樣,通過一秒振動數據得到三列Microsoft Excel數據,每列數據長500,000行。X、Y和Z數據樣本如圖2所示。

使用LTspice分析狀態監控系統中的振動數據
圖2.提取X、Y和Z數據。

現在可檢查此數據的諧波成分,以確定電機的運行狀況。傅里葉分析是從波形中提取分量頻譜的數學過程。純正弦波的頻譜中僅包含一個頻率,稱為基波頻率。如果正弦波失真,將出現除基波頻率之外的其他頻率。通過分析電機振動模式的頻譜,可精確地診斷其運行狀況。

由于能夠執行傅里葉分析的硬件和軟件通常價格很高,所以這里我們介紹一種可以對MEMS數據進行傅里葉分析的方法,基本上無需任何成本。

LTspice是一款功能強大、可免費使用的電路仿真器,它可以使用從狀態監控系統的MEMS傳感器中獲取的振動數據,通過傅里葉分析繪制任何波形的頻譜。

通過圖3所示的數據格式,LTspice能夠生成傅里葉分析圖,其中每個振動數據點都與其相應的時間戳配對。

使用LTspice分析狀態監控系統中的振動數據
圖3.時間和電壓實例的格式。

使用Microsoft Excel將數據轉換成這種格式相對比較容易。過程如下。

首先,將圖2中的數據列分成Excel文件中的三個工作表,命名為X、Y和Z,如圖4所示。

使用LTspice分析狀態監控系統中的振動數據
圖4.創建三個工作表后,將X、Y和Z數據復制到相應的工作表中。

在數據左側插入一列——此列為每個數據值的時間戳。

由于在一秒內提取了500,000個數據樣本,每個數據點間隔2 µs。因此,在新列的第一個單元格中,輸入

2E-6

代表2µs處的第一個時間戳。

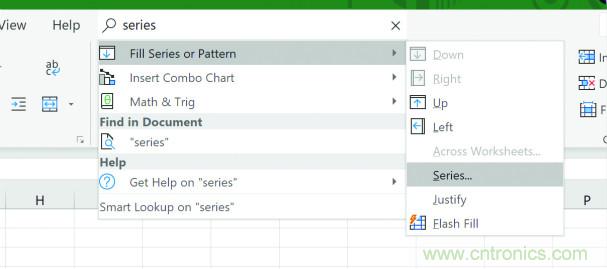

填充其余時間戳列數值的最簡單方式是使用Series命令。在Microsoft Excel的搜索框中,鍵入“Series”以顯示圖5所示的菜單選項。

從下拉菜單中選擇 填充系列或模式(Fill Series or Pattern), 然后選擇系列…(Series…)。

使用LTspice分析狀態監控系統中的振動數據
圖5.如何在Microsoft Excel中填充多個單元格。

此時出現圖6所示的對話框,選中 列(Columns) 和 線性(Linear)單選按鈕。在 步進值(Step value)中輸入2E-6,在 停止值(Stop value)中輸入1。

使用LTspice分析狀態監控系統中的振動數據
圖6.使用線性擴展數據集填充單元格。

點擊確定(OK)填充左列數據時間戳,從2 µs遞增到1秒。先填充前幾個值,然后將光標一直拖到數據范圍末尾的底部單元格,也可達到同樣的目的——但對于500,000行數據,需要拖得很長。

現在就得到LTspice可以處理的數據格式,如圖7所示。

使用LTspice分析狀態監控系統中的振動數據
圖7.顯示時間戳和相應數據樣本的列。

如果數據集很大,采樣間隔短,則Microsoft Excel可能會將時間戳四舍五入為不恰當?shù)男?shù)位數。如果出現這種情況,則突出顯示第一列,然后選擇 然后選擇格式化(Format) > 格式化單元格(Format Cells),如圖8所示。

使用LTspice分析狀態監控系統中的振動數據
圖8.重新選擇單元格的格式以去除所有舍入誤差。

選擇合適的小數位數,如圖9所示。

使用LTspice分析狀態監控系統中的振動數據
圖9.將時間戳分辨率增加到小數點后5位。

在填充時間戳列并擴展有效位數后,將每個工作表的兩列復制到記事本或其他文本編輯器文件中,如圖10所示。

使用LTspice分析狀態監控系統中的振動數據
圖10.包含時間和振動數據的文本文件。

總共應該有三個文本文件,其中包含狀態監控系統中X、Y和Z軸的振動數據。

現在,可將此數據直接讀入LTspice中。

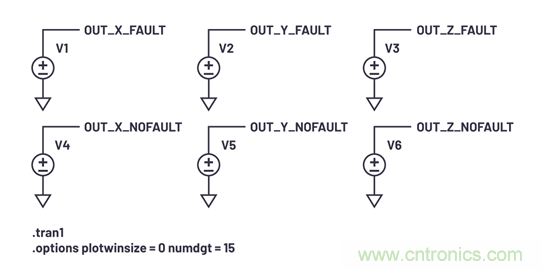

按照?qǐng)D11所示在LTspice中構建原理圖。在該設計中,有六個電壓源分別對應于故障和非故障的X,Y,Z軸的數據。這樣就可以對新電機的振動數據執行傅里葉分析,并將分析結果與疑似故障電機數據的傅里葉分析進行比較。此方法的一大優勢是新(非故障)電機的頻率圖可以疊加在疑似故障電機的頻率圖上,因此,性能差異一目了然。

使用LTspice分析狀態監控系統中的振動數據
圖11.顯示故障電機和非故障電機振動數據電壓輸出的LTspice原理圖。

LTspice命令

.options plotwinsize=0 numdgt=15
去除了LTspice中的默認壓縮設置,有時會產生更清晰的結果。如果忽略此行,仿真運行速度會更快,但產生的結果可能不太精確。

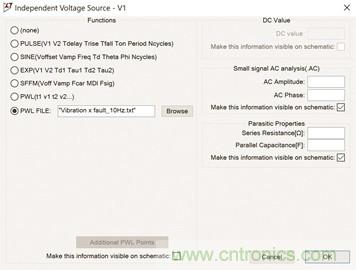

完成原理圖后,右鍵單擊每個電壓源,選擇 高級(Advanced)按鈕,選中 PWL文件(PWL File)單選按鈕,然后輸入包含振動數據的相應文本文件的文件名,如圖12所示。這將創建一個分段線性電壓源,其中包含一系列電壓及其相應的時間實例。如果這些文本文件與LTspice文件存儲在同一目錄中,則操作會更簡單。

使用LTspice分析狀態監控系統中的振動數據
圖12.根據振動數據創建分段線性電壓源。

然后應使用以下命令進行配置,在原始振動測試過程中運行瞬態分析

.tran 1

最后運行仿真。仿真可能需要一段時間才能完成,具體取決于數據點和瞬態分析時長。

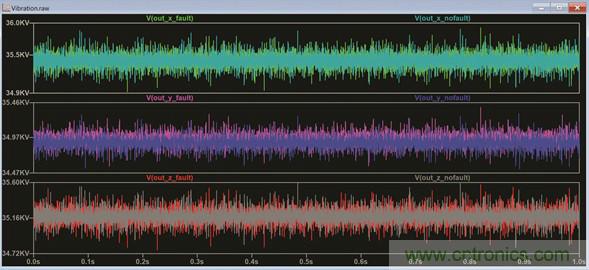

故障電機和非故障電機的仿真結果如圖13所示。該實驗在一臺轉速為587.3 rpm的電機上進行,電機的軸承出現故障,外環未對準,負載為12磅。圖中還顯示了同一轉速下無故障電機的振動模式。顯然,與非故障電機相比,故障電機的振動特征幅度明顯更高。

使用LTspice分析狀態監控系統中的振動數據
圖13.故障和非故障電機振動數據的時域結果。

突出顯示波形(Waveform)窗口,然后從菜單欄中選擇查看(View) > FFTT。這將基于瞬態數據計算FFT。

從圖2中的數據可以看到,在35000V這樣如此高的失調電壓上,我們通過數字只能看到很小的變化。在LTspice中進行仿真時,這些數據會轉換成一個35,000 V的直流失調電壓,并在此失調電壓上還會疊加一個交流波形。

在傅里葉分析圖中,此失調電壓在頻譜位置的直流點上表現為很大的一個尖刺,因此,當LTspice自動縮放Y軸時,相關諧波比例極小。右鍵單擊X軸,指定高于直流電壓的頻率范圍,由此可忽略直流失調電壓——5 Hz至1 kHz應該足夠。

右鍵單擊Y軸,選擇 線性(Linear)單選按鈕以查看諧波,如圖14所示。

使用LTspice分析狀態監控系統中的振動數據
圖14.去除直流雜散在線性坐標系中顯示的傅里葉圖。

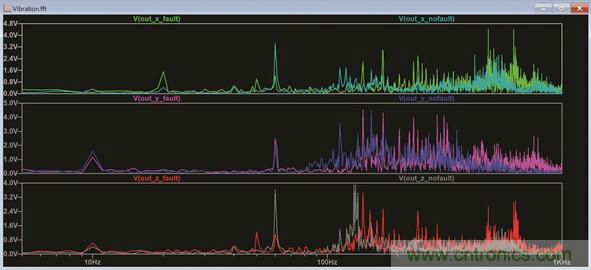

在圖形區單擊鼠標右鍵,可添加額外的繪圖窗格,即可將振動頻譜成分以X、Y和Z圖分別呈現,如圖15所示。

使用LTspice分析狀態監控系統中的振動數據
圖15.X、Y和Z振動圖分離。

可以清楚地看到電機的10 Hz旋轉頻率,以及60 Hz、142 Hz和172 Hz處存在明顯的諧波。雖然本文不會分析電機內部的哪些組件導致了這些諧波,但毫無疑問,振動模式因電機磨損而改變。

結論

ADI的MEMS加速度計系列能夠提供關鍵數據,進而在早期檢測出電機故障,但這只是解決方案的一半。必須通過傅里葉分析仔細研究這些數據。遺憾的是,能夠執行傅里葉分析的設備或軟件通常很昂貴。而LTspice能夠免費精確分析CbM數據,從而實現早期檢測和診斷機器故障。
