傳感器技術是當代科學技術發展的一個重要標志，發展迅猛，同計算機技術與通信技術一起被稱為信息技術的三大支柱，具有巨大的應用潛力，擁有廣泛的開發空間，發展前景也是十分廣闊。



傳感器的種類也非常的多，從1883年全球第一臺傳感器被發明，到如今，傳感器的種類已是成千上萬。在眾多的傳感器中，壓力傳感器是工業實踐中最為常用的一種傳感器。



01. 壓力傳感器簡介

信息社會里，人們?yōu)榱舜龠M(jìn)社會生產力的向前發展，需要用傳感器來檢測許多非電量信息，如壓力、流量等等。從氣壓計等簡單的指示測量到航空航天等特殊條件和環境下的高可靠、高精度壓力監測控制，其關鍵部件的壓力傳感器起決定性作用。



壓力傳感器(Pressure Transducer)通常由壓力敏感元件和信號處理單元組成，是能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置。



傳統的壓力傳感器以機械結構型的器件為主，以彈性元件的形變指示壓力，但這種結構尺寸大、質量重，不能提供電學輸出，所以被最常應用在工業領域中。隨著半導體技術的發展，半導體壓力傳感器也應運而生，其特點是體積小、質量輕、準確度高、溫度特性好。特別是隨著MEMS技術的發展，半導體傳感器向著微型化發展，而且其功耗小、可靠性高。



隨著科技的發展對壓力傳感器的要求一直在變化，壓力傳感器也不斷的在順勢更迭，當今世界各國壓力傳感器的研究領域十分廣泛，幾乎滲透到了各行各業，它的應用前景非常的廣泛。



02. 壓力傳感器的種類以及原理

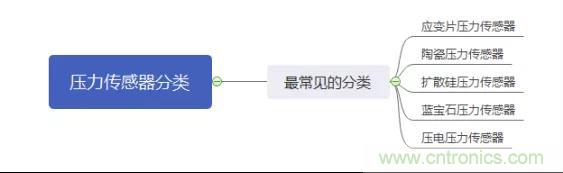

壓力傳感器的種類很多，根據不同的分類標準可以分成不同種類。本文介紹一下最為常見的五種壓力傳感器：

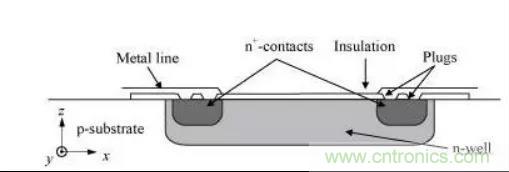

1、壓阻式力傳感器



電阻應變片是壓阻式應變傳感器的主要組成部分之一。電阻應變片的工作原理是吸附在基體材料上應變電阻隨機械形變而產生阻值變化的現象，俗稱為電阻應變效應。

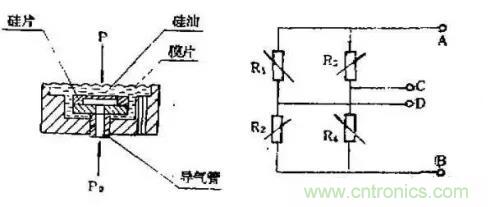

壓阻壓力傳感器一般通過引線接入惠斯登電橋中。平時敏感芯體沒有外加壓力作用，電橋處于平衡狀態（稱為零位），當傳感器受壓后芯片電阻發生變化，電橋?qū)⑹テ胶?。若給電橋加一個恒定電流或電壓電源，電橋?qū)⑤敵雠c壓力對應的電壓信號，這樣傳感器的電阻變化通過電橋轉換成壓力信號輸出。電橋檢測出電阻值的變化，經過放大后，再經過電壓電流的轉換，變換成相應的電流信號，該電流信號通過非線性校正環路的補償，即產生了與輸入電壓成線性對應關系的輸出信號。

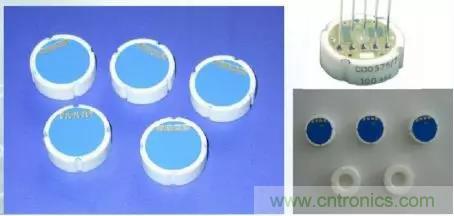

2、陶瓷壓力傳感器

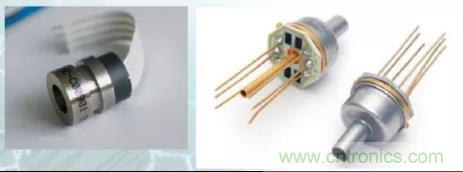

陶瓷壓力傳感器基于壓阻效應，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋，由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓,也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0/3.0/3.3mV/v ,等，可以和應變式傳感器相兼容。

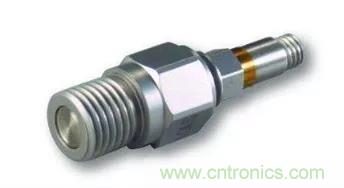

3、擴散硅壓力傳感器

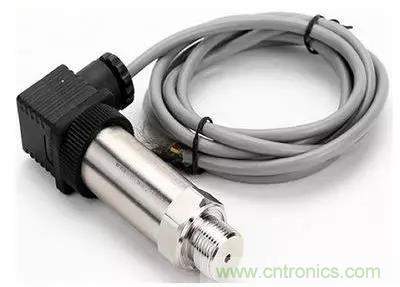

擴散硅壓力變送器是把帶隔離的硅壓阻式壓力敏感元件封裝于不銹鋼殼體內制作而成。它能將感受到的液體或氣體壓力轉換成標準的電信號對外輸出。



擴散硅壓力傳感器工作原理也是基于壓阻效應，利用壓阻效應原理，被測介質的壓力直接作用于傳感器的膜片上(不銹鋼或陶瓷)，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，利用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。廣泛應用于供/排水、熱力、石油、化工、冶金等工業過程現場測量和控制。

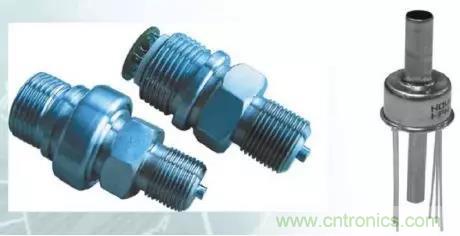

4、藍寶石壓力傳感器



利用應變電阻式工作原理，采用硅-藍寶石作為半導體敏感元件，具有無與倫比的計量特性。因此，利用硅-藍寶石制造的半導體敏感元件，對溫度變化不敏感，即使在高溫條件下，也有著很好的工作特性;藍寶石的抗輻射特性極強;另外，硅-藍寶石半導體敏感元件，無p-n漂移。





5、壓電式壓力傳感器

它的敏感元件是用壓電材料制作而成的。壓電效應是壓電傳感器的主要工作原理，那么何為壓電效應呢？壓電效應分為正壓電效應和逆壓電效應。正壓電效應解釋為：某些電介質在沿一定方向上受到外力的作用而變形時，其內部會產生極化現象，同時在它的兩個相對表面上出現正負相反的電荷。當外力去掉后，它又會恢復到不帶電的狀態。逆壓電效應解釋為：當作用力的方向改變時，電荷的極性也隨之改變。相反，當在電介質的極化方向上施加電場，這些電介質也會發生變形，電場去掉后，電介質的變形隨之消失。



壓電壓力傳感器就是當壓電材料受到外力作用時表面形成電荷，電荷通過電荷放大器、測量電路的放大以及變換阻抗之后，就會被轉換為與受外力正比關系的電量輸出。從中可以知道必須外力作用下，壓電壓力傳感器才能工作，所以它也只能應用在動態測量中。





03. 壓力傳感器應用實例

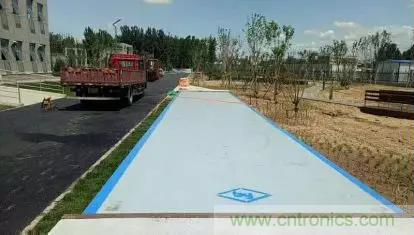

1、壓力傳感器在稱重系統中的應用

在工業控制技術的商用稱重系統中，壓力傳感技術越來越多的被應用。在很多壓力控制過程中，經常需要采集壓力信號，轉換成能夠進行自動化控制的電信號。以壓力傳感器制作的壓力控制裝置一般稱為電子稱重系統，電子稱重系統作為各種工業過程中物料流動的在線控制工具顯得越來越重要。電子稱重系統既能組合在產品制造過程中優化生產,提高產品質量，又能把有關生產過程中物料流動的數據加以采集并傳送到數據處理中心，作為在線庫存控制和財務結算之用。



在稱重的過程自動化控制中，要求壓力傳感器不僅能感知重力信號，而且其性能必須可靠、動態響應性要好、抗干擾性能要好;壓力傳感器提供的信號經檢測系統可以直接顯示、記錄打印、存儲或用于反饋調節控制。通過集成技術將壓力傳感器與測量線路集成在-起，使得整個裝置的體積大大減小;另外屏蔽技術的發展，也將使得稱重壓力傳感器的抗干擾能力得到保障，使得稱重過程的自動化控制程度進一步得到提高。







2、壓力傳感器在石化行業中的應用

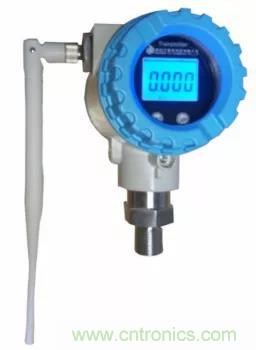

壓力傳感器是石化行業自動控制中使用最多的測量裝置之一。在大型的化工項目中， 幾乎包含了所有壓力傳感器的應用:差壓、絕壓、表壓、高壓、微差壓、高溫、低溫，以及各種材質及特殊加工的遠傳法蘭式壓力傳感器。幾乎石化行業對壓力傳感器的需求主要集中在可靠性、穩定性和高精度3個方面。其中，可靠性和許多附加需求，如，量程比、總線類型等，依賴變送器的結構設計、機械加工工藝水平和結構材料。壓力變送器的穩定性和高精度則主要由壓力傳感器的穩定性和測量精度保證。



與壓力變送器的測量精度相對應的是壓力傳感器的測量精度和響應速度，與壓力變送器的穩定性相對應的是壓力傳感器的溫度特性和靜壓特性以及長期穩定性。石化行業對壓力傳感器的需求就體現在測量精度、快速響應、溫度特性和靜壓特性、長期穩定性4個方面。





3、壓力傳感器在水處理中的應用

我國的環保水處理行業，近些年得到快速的發展，并且未來前景廣闊。在供水和污水處理工藝中有賴于使用壓力傳感器為系統保護和質量保證提供重要控制和監測手段。

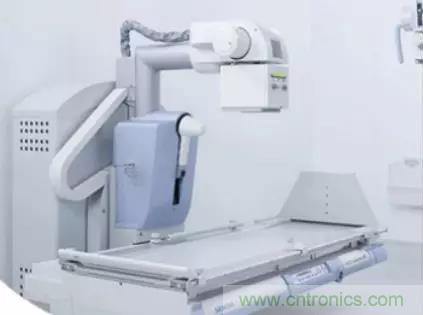

4、壓力傳感器在醫療行業中的應用

隨著醫療設備市場的發展，對壓力傳感器在醫療行業中使用提出了更高的要求,如精度、可靠性、穩定性、體積等都需要加以改進。壓力傳感器在微創導管消融術和體溫傳感器測量中有著較好的應用。



微創手術不僅可以減少手術部位的創傷，而且大大減輕患者的疼痛，恢復過程也很快。能達到這樣的要求，除了醫生的手術操作經驗之:外， 還與各種醫療監測設備?，F(xiàn)在很多用于此操作的醫療器械都是微小的，像各種各樣的導管和消融設備。導管包括熱稀釋導管、尿道管、食管導管和中心靜脈導管和顱內壓力容器等,它們除具有導電功能，導管在溫度或壓力傳感器，患者的病理檢查和微創手術的順利進行提供了重要保障,溫度和壓力參數是成功操作的關鍵參數。



傳感器能夠放置在靠近患者的位置對于許多應用來說非常關鍵，比如在透析應用中，準確地測量透析液和靜脈壓力就非常重要。壓力傳感器必須能夠精確地監測透析液和血液的壓力以確保其維持在所設定的范圍內。



此類型應用需求傳感器必須外形小巧且能夠耐受液體介質。在許多情況下，與液體介質不兼容的傳感器需要額外安裝部件來保護它，增加了產品的體積、費用以及復雜性。液體介質耐受力在監測病人呼吸時顯得特別重要，因為此處的傳感器必須能夠承受病人的咳嗽和呼出的潮濕空氣。

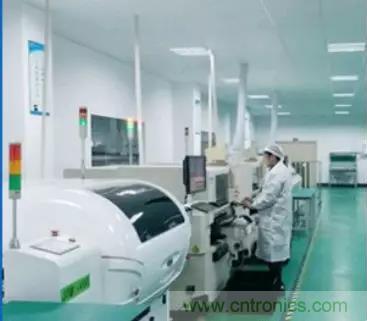

04. 壓力傳感器的產業鏈構成

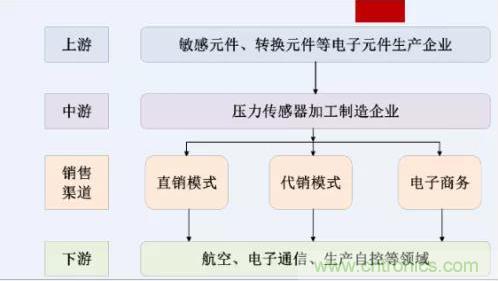

傳感器創業鏈大致可分為研究與開發→設計→制造→封裝→測試→應用等環節。壓力傳感器的上游原材料主要有敏感元件、轉換元件等電子元件，其下游主要是電子通信、航空、汽車、自控生產、家電等領域。我們來看一張圖：





上游技術壁壘高，企業群龍無首

壓力傳感器產業的上游是由生產其原材料的企業組成。傳感器是屬于應用型的產品，它必須結合應用場景才能發揮其作用，所以下游應用企業的發展和需求直接影響上游企業的布局。



雖然傳感器技術在不斷的進步，但由于我國傳感器產業起步較，導致我國傳感器與傳感器技術多依賴進口。就壓力傳感器而言，我國內業界理論水準與國際水平并無多大差距，但基礎技術，包括材料技術、制造設備、測試技術和可靠性研究等，與國際水平還是有一定差距，這些因素也直接導致了上游企業的發展緩慢，技術是發展的第一生產力，但大多先進技術都掌握在外國企業手中，壓力傳感器屬于高端產品技術壁壘高，國內只有少數企業能生產。大多是中小型企業，從傳感器創業鏈來看，大多數企業都是從制造開始，做著類似代工的工作。



但隨著國家政策對傳感器產業研發的重視，國家將鼓勵、支持和培育未來我國也將出現產值超 10 億元的行業龍頭企業。



下游應用場景百花齊放，造就千萬機遇

在基礎科學研究中，傳感器具有突出的地位。例如，在開拓新能源新材料等具有遠望作用的各種尖端技術研究，如超高溫、超低溫、超高壓、超高真空、超強磁場和超弱磁場答。顯然，要獲取大量人類感官無法獲取的信息，沒有相應的傳感器是不可能的。許多基礎科學研究的障礙，首先就在于對研究對象的信息獲馭存在困難，而些新機理和尚靈敏度的檢測儀器的出現，往往會導致該領域內的突破。一些傳感器的發展，往往是一些邊緣學科抒發的先驅。

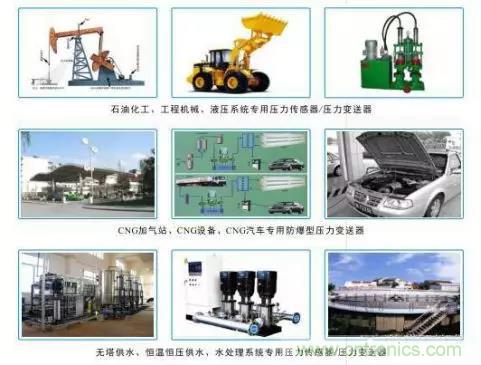

在以前壓力傳感器主要應用在增壓缸、增壓器、氣液增壓缸、氣液增壓器、壓力機，壓縮機，空調制冷設備等領域。工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道、家電等行業。



現如今，處于風口的物聯網帶來的整個生態都將會是壓力傳感器的潛在應用市場。物聯網興起了一個智能化時代，隨之而來被大眾所知的概念像智慧城市、智慧交通、智慧工業、智能家居、智慧農業、智慧醫療等等，這些領域的發展全都離不開傳感器這個助推器，壓力傳感器也必定得到更加廣的應用場景和更強的需求。



不論是壓力傳感器上游企業還是下游企業，物聯網帶來百花齊放的應用場景，都將成為一個非常大的機遇，在機遇爆發之時是否能抓住是企業發展的方向。



05. 壓力傳感器應往哪走？

小型化：目前市場對小型壓力傳感器的需求越來越大，這種小型傳感器可以工作在極端惡劣的環境下并且只需要很少的保養和維護,對周圍的環境影響也很小，可以放置在人體的各個重要器言中收集資料,不影響人的正常生活。如美國Entran公司生產的量程為2 ~ 500PSI的傳感器直徑僅為1.27mm,可以放置在人體的血管中而不會對血液的流通產生大的影響。



集成化：壓力傳感器已經越來越多的與其它測量用傳感器集成以形成測量和控制系統。集成系統在過程控制和工廠自動化中可提高操作速度和效率。



智能化：由于集成化的出現，在集成電路中可添加-些微處理器使得傳感器具有自動補償、通訊、自診斷、邏輯判斷等功能。廣泛化壓力傳感器的另一個發展趨勢是正從機械行業向其它領域擴展例如:汽車元件、醫療儀器和能源環境控制系統。



標準化：傳感器的設計與制造已經形成了一定的行業標準。如ISO 國際質量體系;美國的ANSI、ASTM標準、俄羅斯的ГOCT、日本的J IS 標準。



06. 總  結

壓力傳感器作為傳感器中的元老，它有著非常廣泛的應用市場和相對完善的技術經驗積累。壓力傳感器只是傳感器中的一種，隨著萬物互聯的不斷構建，整個傳感器行業在未來的應用場景都有著非常大的想象空間，怎么去定位，怎么去投入研究，怎么對產品進行轉型，是企業應該根據整個市場分析來做出思考和判斷的。



通過這篇文章，對壓力傳感器以及它的產業鏈做了一個全面的了解，往后看是從歷史中吸取經驗，往前看是從趨勢中確定方向抓住機遇。
