電磁閥和傳感器工作正常狀態的判斷方法

發布時間:2019-01-12 責任編輯:xueqi

【導讀】由于現在的挖機都是液電控制,除了液壓壓力異常,各電磁閥和傳感器的參數也會影響挖掘機的工作狀態。在工作過程中,當挖機出現無力、動作慢,但無報警代碼的情況,該如何檢查各工作裝置的狀態是否正常呢?

方法如下:

第一步:按MODE調整為H模式,熱車后關機。
第二步:按住蜂鳴器開關把鑰匙扭到ON,進入服務診斷模式一。通過右鍵切換到服務診斷模式二,再上下翻頁選擇對應的畫面(畫面NO.31-NO.34)。

做對應動作的檢查,需找到對應的服務診斷頁面,比如大臂工作狀態不正常,需要切換到NO.31,頁面顯示的參數和我們的標準值做對比,以便進行機械故障判斷。以下是各動作的標準值狀態:

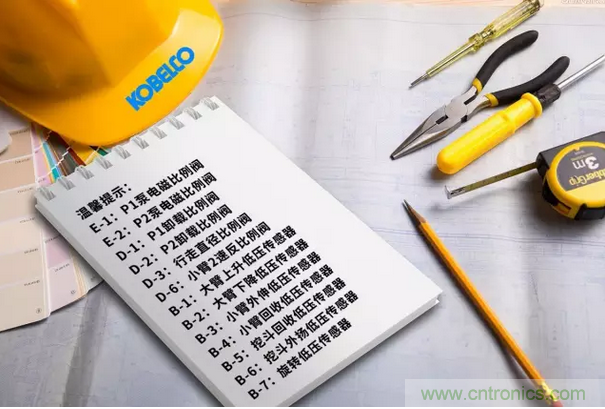

查看各動作電流值之前,請對應上圖查看顯示屏上的字母所代表的含義

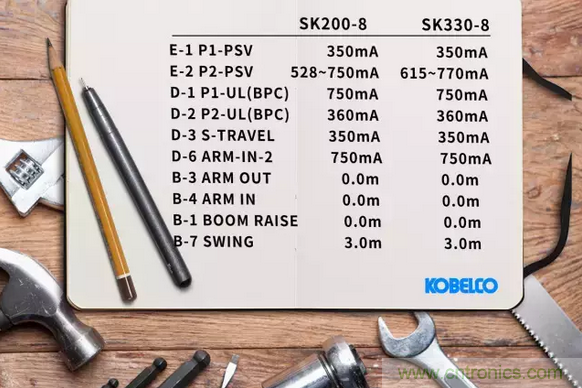

大臂動作參數頁面—NO.31

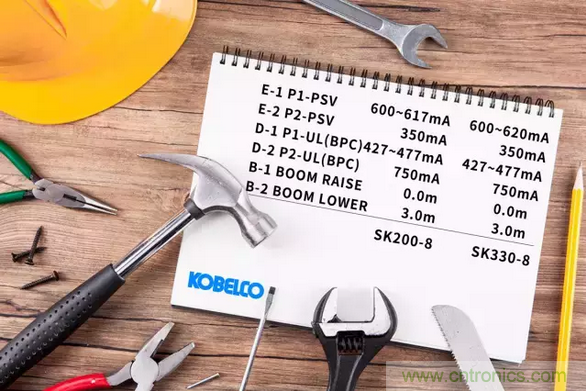

大臂上升全行程過程中

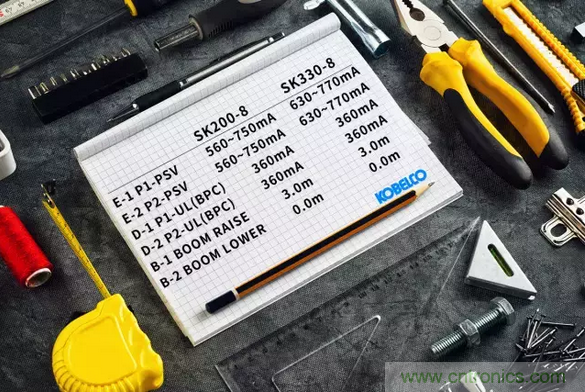

大臂上升全行程溢流

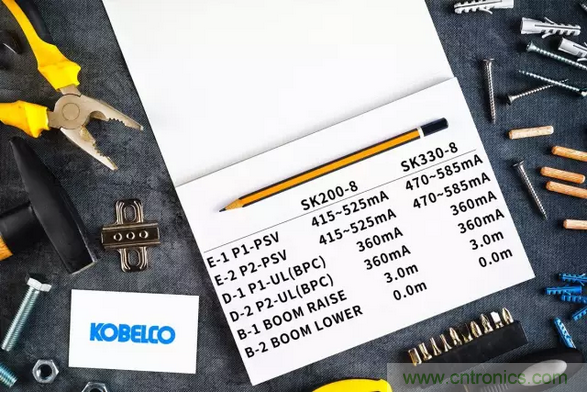

大臂下降動作中

小臂動作參數頁面—NO.32

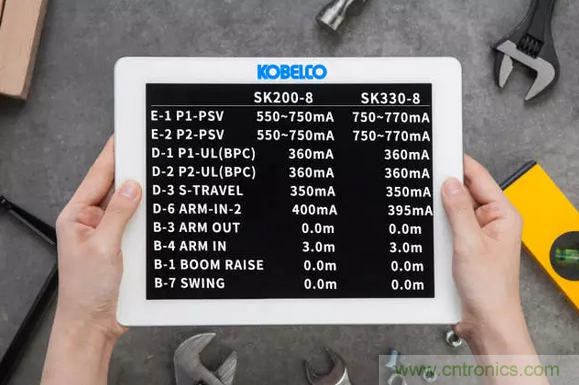

小臂回收動作中

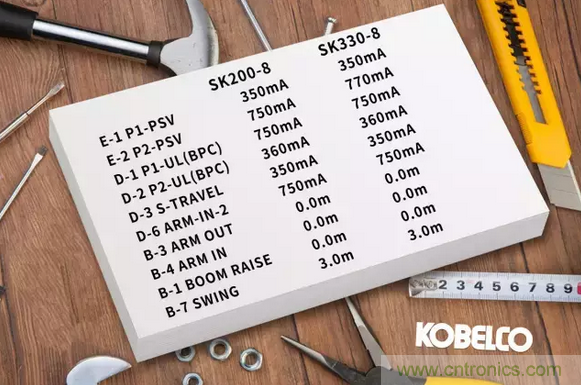

小臂回收溢流

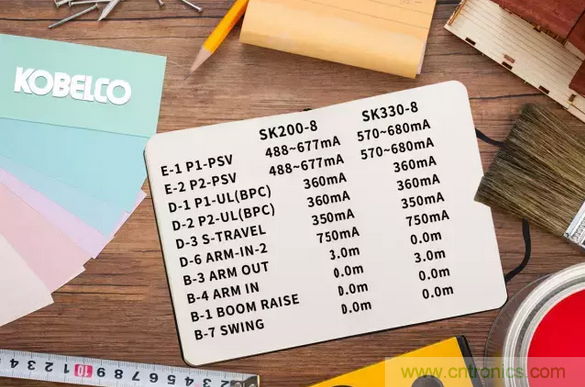

小臂伸出過程中

小臂回收動作中

旋轉動作參數頁面—NO.32

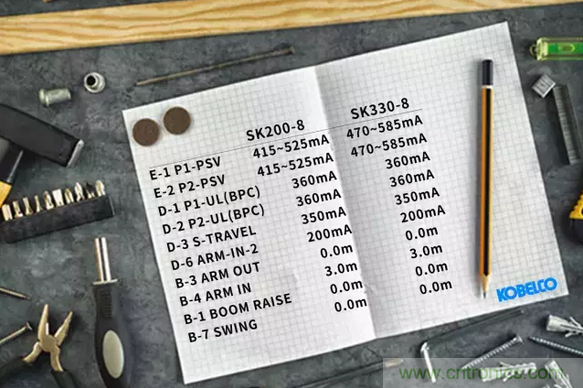

旋轉動作過程中

旋轉動作溢流

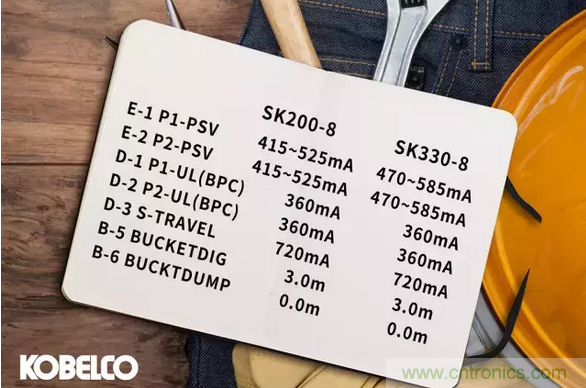

挖斗動作參數頁面—NO.33

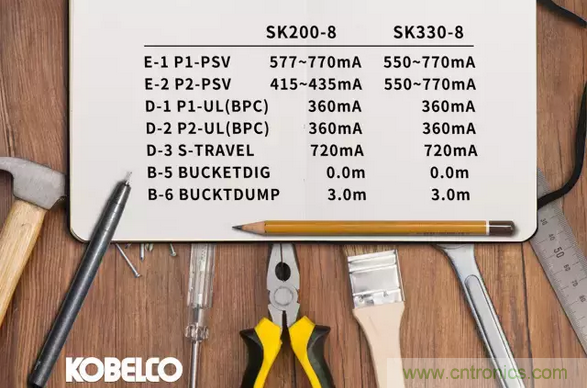

挖斗外揚過程中

挖斗外揚溢流

挖斗內收過程中

挖斗內收溢流

以上動作請在機械進行充分的暖機后實施操作,服務診斷里電磁閥和傳感器反映的參數值和以上標準值誤差較大,請檢查對應的電磁閥和低壓傳感器。
