測試方法



在工程振動測試領域中，測試手段與方法多種多樣，但是按各種參數的測量方法及測量過程的物理性質來分，可以分成三類。



機械式



將工程振動的參量轉換成機械信號，再經機械系統放大后，進行測量、記錄，常用的儀器有杠桿式測振儀和蓋格爾測振儀，它能測量的頻率較低，精度也較差。但在現場測試時較為簡單方便。



光學式



將工程振動的參量轉換為光學信號，經光學系統放大后顯示和記錄。如讀數顯微鏡和激光測振儀等。



電測



將工程振動的參量轉換成電信號，經電子線路放大后顯示和記錄。電測法的要點在于先將機械振動量轉換為電量（電動勢、電荷、及其它電量），然后再對電量進行測量，從而得到所要測量的機械量。這是目前應用得最廣泛的測量方法。



上述三種測量方法的物理性質雖然各不相同，但是，組成的測量系統基本相同，它們都包含拾振、測量放大線路和顯示記錄三個環節。



1、拾振環節。把被測的機械振動量轉換為機械的、光學的或電的信號，完成這項轉換工作的器件叫傳感器。



2、測量線路。測量線路的種類甚多，它們都是針對各種傳感器的變換原理而設計的。比如，專配壓電式傳感器的測量線路有電壓放大器、電荷放大器等；此外，還有積分線路、微分線路、濾波線路、歸一化裝置等等。



3、信號分析及顯示、記錄環節。從測量線路輸出的電壓信號，可按測量的要求輸入給信號分析儀或輸送給顯示儀器（如電子電壓表、示波器、相位計等）、記錄設備（如光線示波器、磁帶記錄儀、X—Y 記錄儀等）等。也可在必要時記錄在磁帶上，然后再輸入到信號分析儀進行各種分析處理，從而得到最終結果。





接收原理

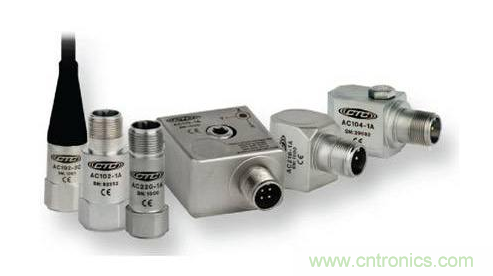

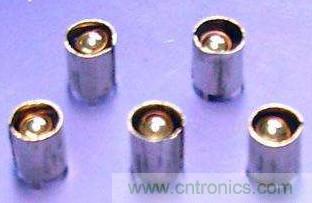

振動傳感器在測試技術中是關鍵部件之一，它的作用主要是將機械量接收下來，并轉換為與之成比例的電量。由于它也是一種機電轉換裝置。所以我們有時也稱它為換能器、拾振器等。



振動傳感器并不是直接將原始要測的機械量轉變?yōu)殡娏?，而是將原始要測的機械量做為振動傳感器的輸入量，然后由機械接收部分加以接收，形成另一個適合于變換的機械量，最后由機電變換部分再將變換為電量。因此一個傳感器的工作性能是由機械接收部分和機電變換部分的工作性能來決定的。



1、相對式機械接收原理



由于機械運動是物質運動的最簡單的形式，因此人們最先想到的是用機械方法測量振動，從而制造出了機械式測振儀（如蓋格爾測振儀等）。傳感器的機械接收原理就是建立在此基礎上的。相對式測振儀的工作接收原理是在測量時，把儀器固定在不動的支架上，使觸桿與被測物體的振動方向一致，并借彈簧的彈性力與被測物體表面相接觸，當物體振動時，觸桿就跟隨它一起運動，并推動記錄筆桿在移動的紙帶上描繪出振動物體的位移隨時間的變化曲線，根據這個記錄曲線可以計算出位移的大小及頻率等參數。





由此可知，相對式機械接收部分所測得的結果是被測物體相對于參考體的相對振動，只有當參考體絕對不動時，才能測得被測物體的絕對振動。這樣，就發生一個問題，當需要測的是絕對振動，但又找不到不動的參考點時，這類儀器就無用武之地。例如：在行駛的內燃機車上測試內燃機車的振動，在地震時測量地面及樓房的振動……，都不存在一個不動的參考點。在這種情況下，我們必須用另一種測量方式的測振儀進行測量，即利用慣性式測振儀。



2、慣性式機械接收原理



慣性式機械測振儀測振時，是將測振儀直接固定在被測振動物體的測點上，當傳感器外殼隨被測振動物體運動時，由彈性支承的慣性質量塊將與外殼發生相對運動，則裝在質量塊上的記錄筆就可記錄下質量元件與外殼的相對振動位移幅值，然后利用慣性質量塊與外殼的相對振動位移的關系式，即可求出被測物體的絕對振動位移波形。
