汽車傳感器的特點及分類簡介
發布時間:2018-11-29 責任編輯:wenwei
【導讀】車用傳感器是汽車計算機系統的輸入裝置,它把汽車運行中各種工況信息,如車速、各種介質的溫度、發動機運轉工況等,轉化成電信號輸給計算機,以便發動機處于最佳工作狀態。
車用傳感器很多,判斷傳感器出現的故障時,不應只考慮傳感器本身,而應考慮出現故障的整個電路。因此,在查找故障時,除了檢查傳感器之外,還要檢查線束、插接件以及傳感器與電控單元之間的有關電路。
汽車技術發展特征之一就是越來越多的部件采用電子控制。根據傳感器的作用,可以分類為測量溫度、壓力、流量、位置、氣體濃度、速度、光亮度、干濕度、距離等功能的傳感器,它們各司其職,一旦某個傳感器失靈,對應的裝置工作就會不正常甚至不工作。因此,傳感器在汽車上的作用是很重要的。

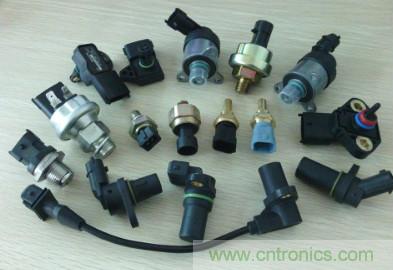

汽車傳感器過去單純用于發動機上,已擴展到底盤、車身和燈光電氣系統上了。這些系統采用的傳感器有100多種。在種類繁多的傳感器中,常見的有∶
進氣壓力傳感器:反映進氣歧管內的絕對壓力大小的變化,是向ECU(發動機電控單元)提供計算噴油持續時間的基準信號;
空氣流量計:測量發動機吸入的空氣量,提供給ECU作為噴油時間的基準信號;
節氣門位置傳感器:測量節氣門打開的角度,提供給ECU作為斷油、控制燃油/空氣比、點火提前角修正的基準信號;
曲軸位置傳感器:檢測曲軸及發動機轉速,提供給ECU作為確定點火正時及工作順序的基準信號;
氧傳感器:檢測排氣中的氧濃度,提供給ECU作為控制燃油/空氣比在最佳值(理論值)附近的的基準信號;
進氣溫度傳感器:檢測進氣溫度,提供給ECU作為計算空氣密度的依據;
冷卻液溫度傳感器:檢測冷卻液的溫度,向ECU提供發動機溫度信息;
爆震傳感器:安裝在缸體上專門檢測發動機的爆燃狀況,提供給ECU根據信號調整點火提前角。
這些傳感器主要應用在變速器、方向器、懸架和ABS上。
變速器:有車速傳感器、溫度傳感器、軸轉速傳感器、壓力傳感器等,方向器有轉角傳感器、轉矩傳感器、液壓傳感器;
懸架:有車速傳感器、加速度傳感器、車身高度傳感器、側傾角傳感器、轉角傳感器等;
測試特點
被測對象的多樣性及快速變化性
汽車上常用的傳感器類型包括輪速傳感器、曲軸/凸輪軸位置傳感器、溫度傳感器、壓力傳感器、爆震傳感器等。針對層出不窮的車型,每個功能相同的傳感器在外形上又有著各種各樣的差異,再加上測量指標、生產環境等要求越來越苛刻,使得傳統單一的測試工作臺無法兼顧如此多樣的傳感器生產。
測試近似性
在實際生產中,不同傳感器的測試內容又有著一定的近似性。因?yàn)閺臏y(cè)試原理上講,汽車傳感器主要分為主動式/被動式、溫度、壓力傳感器等類型。也就是說,對于不同的傳感器,只要測試原理是一樣的,那就意味著它們的測試儀器等設備也是一樣的。
測試設備
汽車傳感器生產線都要求采用經濟、高效、自動、靈活的測試設備,而且要具備高自動化、高效率、高產能、高可靠性的特點。傳感器生產廠家希望一次性投入以后,測試設備本身還能不斷地進行擴充,有效地支持最新產品和更高的性能指標要求,從而保證設備資本投入的有效性。
其他要求
為了保證生產質量,設備需要具備一定的生產過程統計能力,并有助于減少由于人為因素造成的生產質量降低的問題。集成化、智能化是汽車傳感器的發展趨勢。如果只進行終檢測試,發現問題為時已晚,所以往往測試會和生產過程交互進行。這樣,一方面要求測試設備與生產線上其他設備良好銜接,另一方面能夠?qū)崿F(xiàn)設備間的信息和數據共享。
