【導讀】近來，由iPhone掀起的3D相機風潮，其ToF傳感器已然成為了人們口中津津樂道的創新技術風潮。所謂ToF是Time of Flight的縮寫，直譯為飛行時間，通過給目標連續發送光脈沖，然后用傳感器接收。從物體返回的光，通過探測這些發射和接收光脈沖的飛行(往返)時間來得到目標物距離。目前ToF傳感器技術主要由ST（意法半導體）、TI（德州儀器）、奧地利微電子等巨頭壟斷。
下面為大家?guī)韮煽顏碜圆煌瑥S商并且不同應用的ToF傳感器。
一款是TI的ToF傳感器OPT8241，此款傳感芯片屬于TI 3D ToF圖像傳感器系列，主要的應用是深度感測，例如3D掃描、手勢控制等等，其終端應用在ATM、人數統計等等。
另一款則是ST的ToF傳感器VL53L0X，此款傳感芯片是ST推出的第二代FlightSense技術，聲稱封裝尺寸在同類產品中最小，且已知應用在了華為P10智能手機的后置ToF相機上。
封裝平面：

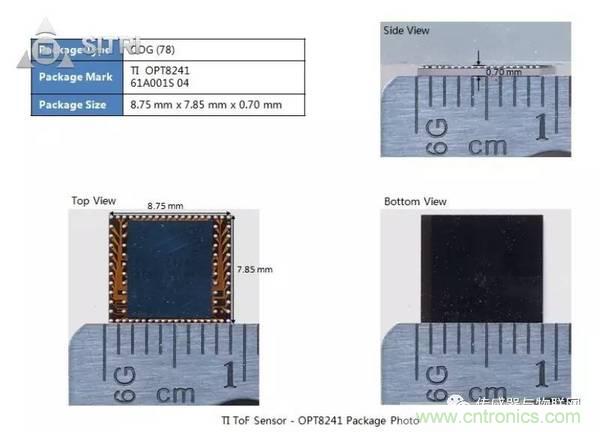

TI的ToF傳感器OPT8241的封裝尺寸為8.75mm X 7.85mm X 0.70mm。封裝信息如下圖。

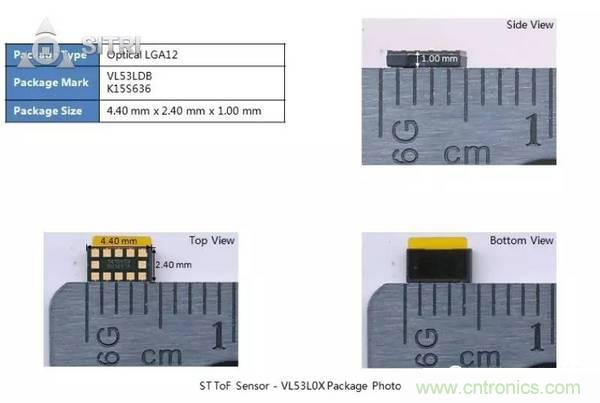

ST的ToF傳感器VL53L0X的封裝尺寸為4.40mm X 2.40mm X 1.00mm。封裝信息如下圖。
封裝X-Ray：

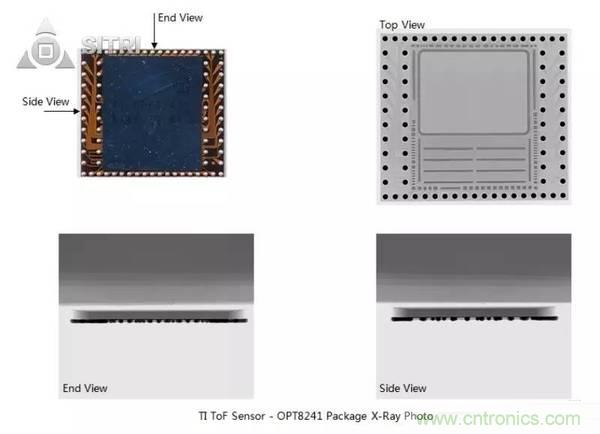

TI的ToF傳感器OPT8241的X-Ray圖片如下圖所示。

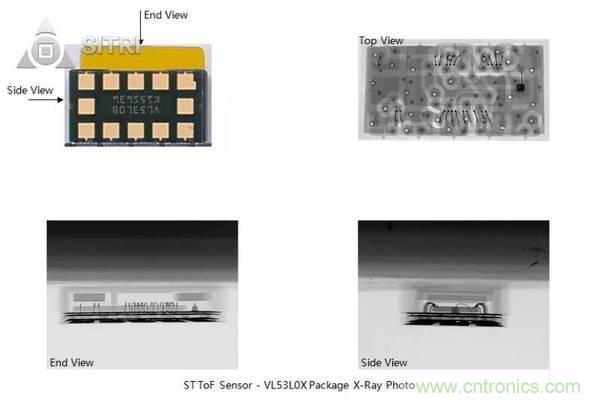

ST的ToF傳感器VL53L0X的X-Ray圖片如下圖所示。
芯片Die Photo：

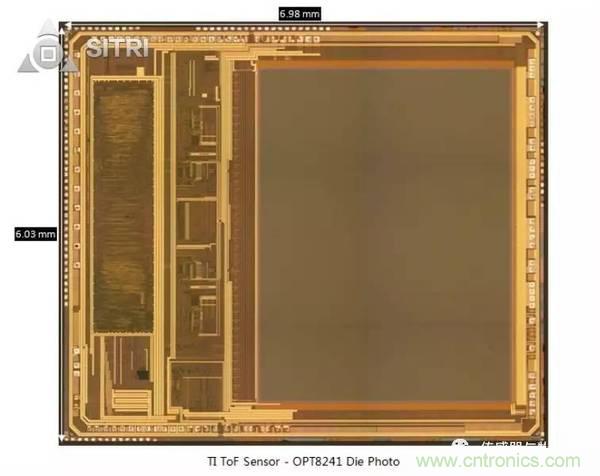

TI的ToF傳感器OPT8241的OM正面照如下圖所示，芯片尺寸為6.98mm X 6.03 mm。

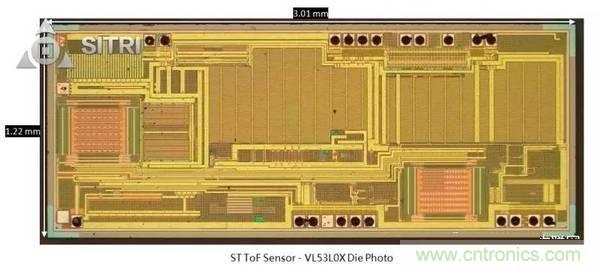

ST的ToF傳感器VL53L0X的OM正面照如下圖所示，芯片尺寸為3.01mm X 1.22 mm。
芯片Die Corner：

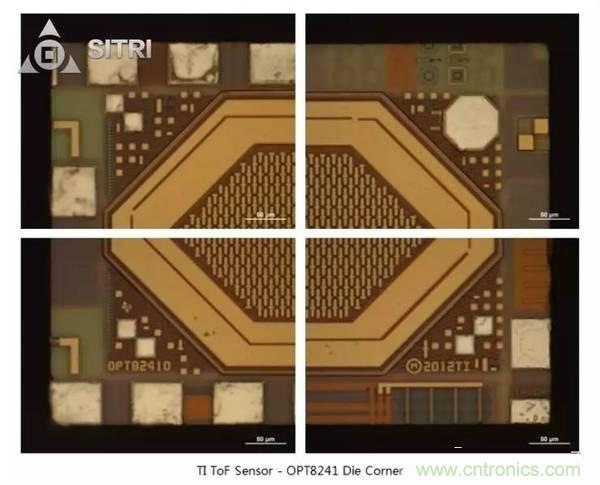

TI的ToF傳感器OPT8241的Die Corner如下圖所示。

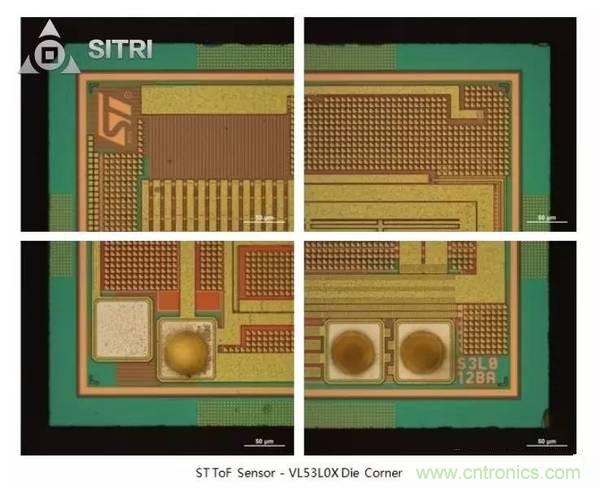

ST的ToF傳感器VL53L0X的Die Corner如下圖所示。
芯片Die Mark：

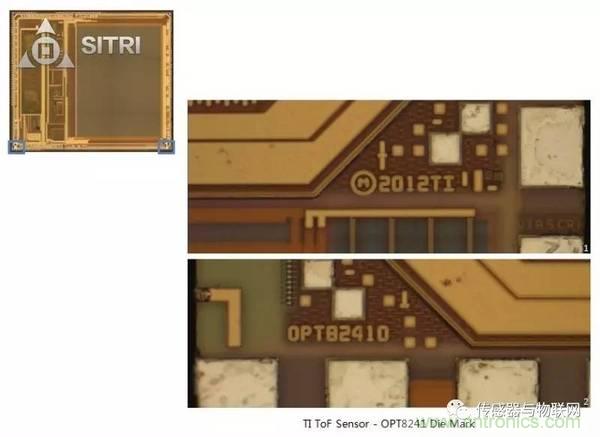

TI的ToF傳感器OPT8241的Die Mark如下圖所示。

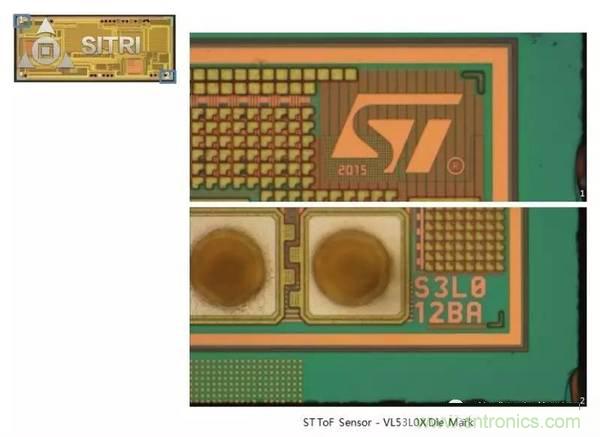

ST的ToF傳感器VL53L0X的Die Mark如下圖所示。
芯片Die Pad：

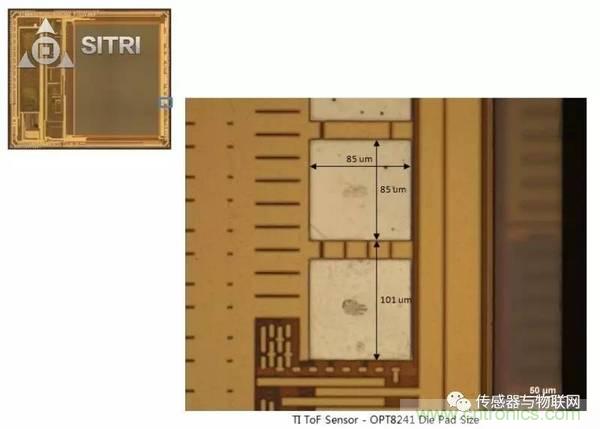

TI的ToF傳感器OPT8241的Die Pad Size如下圖所示。

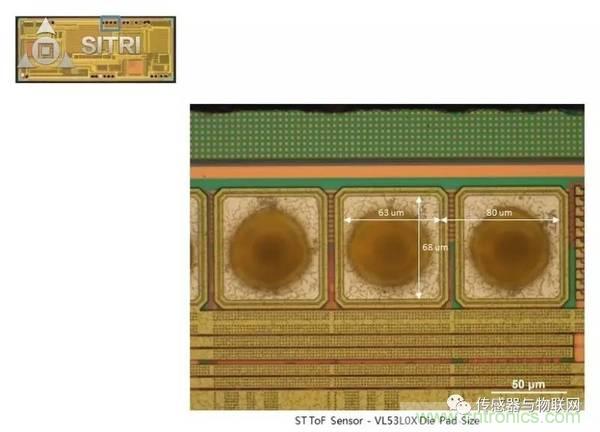

ST的ToF傳感器VL53L0X的Die Pad Size如下圖所示。
總結：
以上是SITRI對于ToF傳感器OPT8241和VL53L0X的一些基本工藝信息。后續我們會對這兩款產品做進一步的詳細解析，敬請關注！
