【導讀】電機的星形接法和三角形接法有何不同？來看看圖文詳解。三相電源是由頻率相同、振幅相等而相位依次相差120°的三個正弦電源以一定方式連接向外供電的系統。
一、三角形接法與星形接法
把三相電源三個繞組的末端、X、Y、Z連接在一起，成為一公共點O，從始端A、B、C引出三條端線，這種接法稱為“星形接法”又稱“Y形接法”。
三相電源是由頻率相同、振幅相等而相位依次相差120°的三個正弦電源以一定方式連接向外供電的系統。
三相電源的聯接方式有Y形和△形兩種。
星形接法和三角形接法都是指電機本身的繞組接法，星形接法指將電機繞組三相末端接在一起，三相首端為電源端;三角形接法指將三相繞組首尾互相連接，三個端點為電源端;無論那種接法，都必須要有三相相位互差120度的三相正弦交流電源供電，不可用220V的代替的。
因為三相交流電的三相火線( A、B、C)雖對以電壓都為220V，但它們之間的相位互差120度，三相之間的電壓互差380V，用三個同相位的火線是不能代替的。
二、三相電的星形接法
對稱三相四線Y-Y系統是常見常用的系統，有三條火線、一條中線。星形接法的三相電，線電壓是相電壓的根號3倍，而線電流等于相電流。當三相負載平衡時，即使連接中性線，其上也沒有電流流過。三相負載不平衡時，應當連接中性線，否則各相負載將分壓不等。
星形接法主要應用在高壓大型或中型容量的電動機中，定子繞組只引出三根線。對于星形接法，各相負載平衡，則任何時刻流經三相的電流矢量和等于零。

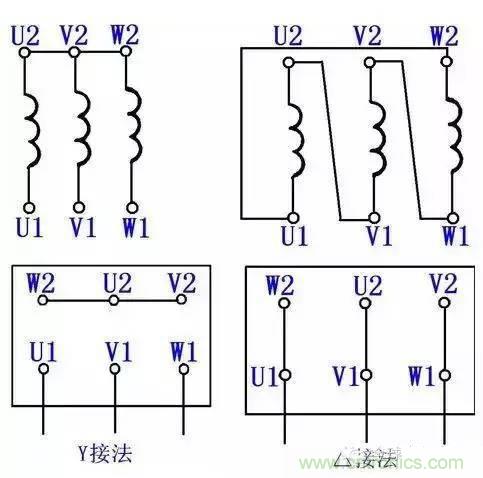

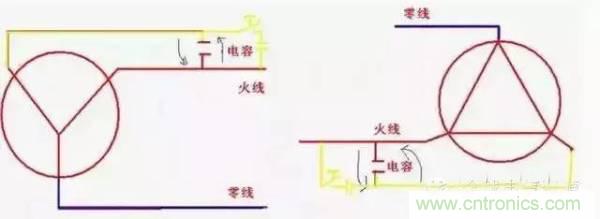

三、電機兩種接線方法圖
從上圖可以看出，上下樁依次聯結是三角形，上面三根樁接一起是星形，如電機無接結盒
第一相繞組頭尾標上1.4
第二相繞組頭尾標上2.5
第三相繞組頭尾標上3.6
星形接法：456接一起，123接電源
三角形接法：1聯結6，2聯結4，3聯接5，成為電機的三根出線
四、說明
(1)電機三角形接法時因為沒有中性點，具體方法是電機的三相繞組的頭與尾分別連接，這時只有一種電壓等級，線電壓等于相電壓，線電流等于相電流的約1.73倍
(2)電機星形接法時因為有中性點(電機一般都是三相對稱負載所以一般不引出中性線)，具體方法是電機的三相繞組的三條尾連接在一起，三條頭接電源，這時有兩種電壓等級，即線電壓和相電壓，且線電壓等于相電壓的約1.73倍，線電流等于相電流。
(3)需要注意的是本來星形接法的電機不能接成三角形，(如果接成三角形，這時相電壓升高到約1.73倍，長時間運行必然燒毀電機)。
(4)同樣本來三角形接法的電機不能接成星形，(如果接成星形，這時相電壓降低到約1.73倍，達不到正常功率，如果帶額定負載，那么這時屬于過載狀態，時間一長也必然燒毀電機)。
( 5)在我國一般3-4KW(千瓦)以下較小電機都規定接成星形，以上較大電機都規定接成三角形。
( 6)為什么較大功率電機都接成三角形，好處是輕載啟動時，為了方便降壓啟動(啟動時接成星形，運行時換接成三角形，電機啟動時間極短接成星形沒關系，好處是啟動電流可以降低到1/3等。
星型接法相電流等于線電流，線電壓是相電壓的根號3倍， 三角形連接，線電壓等于相電壓，線電流是相電流的根號3倍，對于三相對稱負載接成某種連接。
五、兩種接法的對比
(1)三角形接法：有助于提高電機功率，缺點，啟動電流大，繞組承受電壓(380V)大。增大了絕緣等級。
(2)星型接法：有助于降低繞組承受電壓(220V)，降低絕緣等級。降低了啟動電流。缺點，電機功率減小。 所以，小功率電機4KW以下的大部分采用行星接法。大于4KW的采用三角形接法。
三角形接法的電機在輕載啟動時采用Y-△啟動，以降低啟動電流!輕載是條件，因為Y接法轉矩會變小，降低啟動電流是目的，利用Y接法降低了啟動電流!三角接法功率大，啟動電流也大，星接法功率小，啟動電流也小。
