光電傳感器是一種能夠?qū)⒖梢姽庑盘栟D(zhuǎn)換為電信號的器件，也可稱為光電器件，主要用于光控開關，光控照明，光控報警領域中，對各種可見光進行控制。

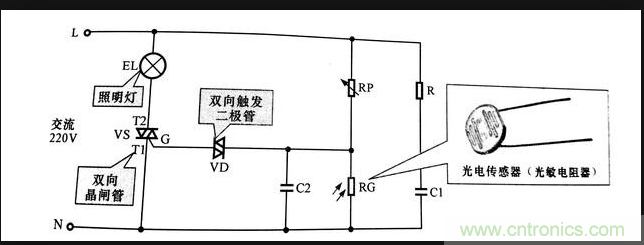

光電傳感器的線路連接圖
從上圖可看出該光電傳感器采用的是光敏電阻器作為光電元件，光敏電阻器是一種對光敏感的元件，其電阻值隨入射光線的強弱發生變化而變化。
當環境光較強時，光電傳感器RG的阻值較小，使可調電阻器RP與光電傳感器RG處的分壓值變低，不能達到雙向觸發二極管VD的觸發電壓值，雙向觸發二極管VD 截止，進而使雙向了晶閘管VS也截止，照明燈EL熄滅。
當環境光較弱時，光電傳感器RG的阻值變大，使可調電阻器RP與光電傳感器RG處的分壓值變高，隨著光照強度的逐漸增強，光電傳感器RG的阻值逐漸變大，當可調電阻器kP與光電傳感器RG處的分壓值達到雙向觸發二個極管VD的觸發電壓時，雙向觸發二極管VD導通，進而觸發雙向品閘管VS也導通，照明燈EL點亮。
