【導讀】 TX61U-IT太陽能由于數月未用功能故障，按復位按鈕或者在陽光下曬都不能恢復工作。有人認為是嵌入式可充電電池由于深度放電導致無法存儲電荷。拆解狂魔暴力拆解 TX61U-IT太陽能，一探究竟。

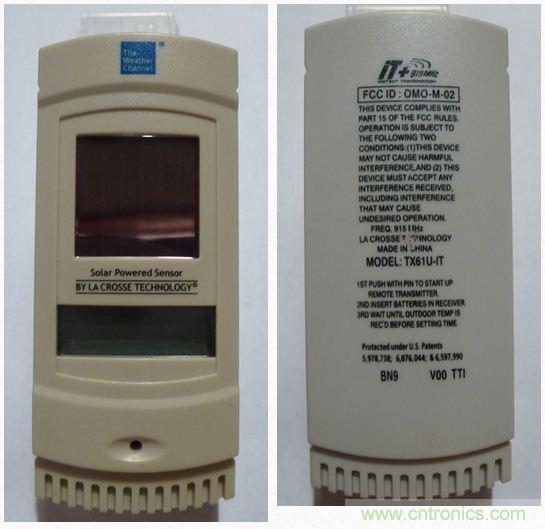

圖1：拆解前TX61U-IT的正面和背面圖片。
注意觀察設備正面的方形太陽能電池，及其下方用以報告當前電池電壓和測得的溫度的基礎LCD屏。
發射器與接收器之間的“IT+”無線連接在903MHz、915MHz或927MHz頻段下工作，在初始配對過程中協商并選定一個特定頻率，并且“開放空間”傳輸范圍聲稱最大可達200英尺(61m)。以下文字摘自用戶手冊，所述內容可能與我的TX61U-IT發生故障的原因密切相關：
[page]
當TX61U-IT傳感器的電壓低于2.4V時，信號傳輸中斷；LCD屏上顯示“LO”字樣，持續約2s，然后傳感器進入“空閑”模式。在“空閑”模式下，LCD屏?xí)P(guān)閉。傳感器會自動檢查并為內部可充電電池充電。當電池電壓上升至2.5V時，LCD屏?xí)_啟，同時信號傳輸重新開始。若在黑暗環境下放置24h，TX61U-IT將進入“停止”模式以節省功耗。此時，LCD屏關閉，并且設備停止發送無線溫度信號。如果發生這種情況，請按下TX61U-IT傳感器上的復位按鈕再次喚醒它。之后，如果電壓高于2.4V，LCD屏?xí)俅伍_啟，并且恢復無線溫度信號的發送。但是，如果電壓低于2.4V，LCD屏上會顯示“LO”字樣，同時傳感器將進入“空閑”模式。如果電池電壓低于2.4V，請將TX61U-IT置于更加明亮的環境，為內部可充電電池充電，從而延續正常工作。

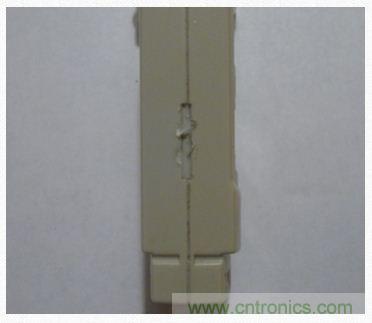

圖2：機身側面的狹縫。

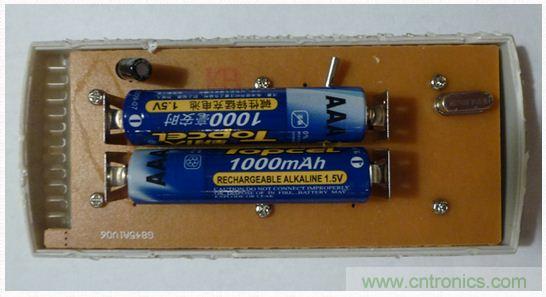

圖3：兩個傳統的AAA可充電堿性電池。
[page] 正如前面所說，我懷疑嵌入式電池由于深度放電導致無法再次喚醒，想要打開設備內部一探究竟。也許你會認為可以通過機身側面的狹縫直接打開(圖2)。但是這個狹縫太淺(又太寬)，不適合用硬幣或螺絲刀插入撬開，此外，整個外殼的接合處都用膠緊緊粘住。最終，我只能使用蠻力撬開，里面有兩個傳統的AAA可充電堿性電池(圖3)?？吹竭@個，我就更加疑惑：“為什么 La Crosse 不采用更方便打開的外殼設計？”撇開這個不談，我們來看看移開電池后PCB同一面(圖4)和另一面的樣子(圖5)。

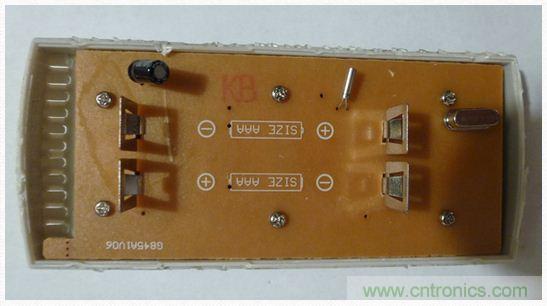

圖4：移開電池后的PCB同一面。

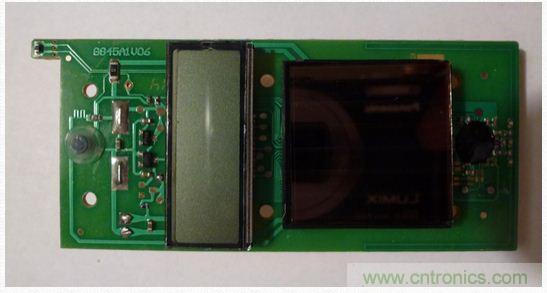

圖5：移開電池后的PCB另一面。
LCD屏壓接在PCB上，很容易被剝離下來。圖6是太陽能電池反面圖片。遺憾的是，TX61U-IT的兩個“大腦”均被同樣的黑色圓頂封裝體環氧樹脂包覆，遮蓋了WS-811561-W內部各種IC的身份。

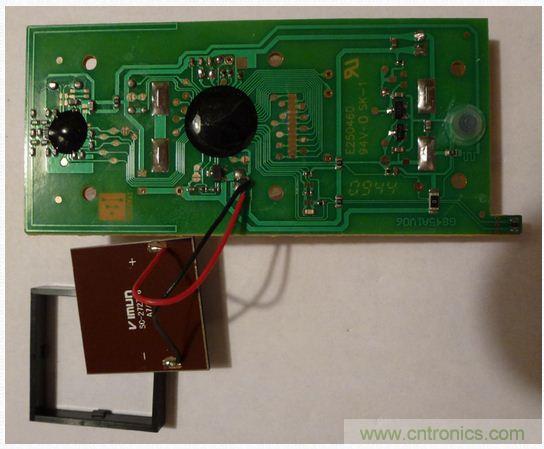

圖6：太陽能電池反面。
