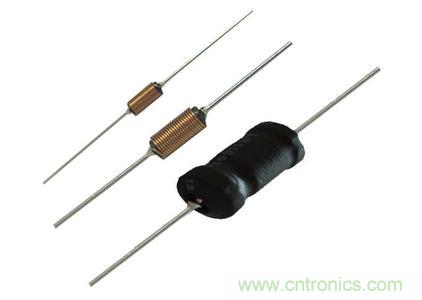

電感是儲能元件，多用于電源濾波回路、LC振蕩電路、中低頻的濾波電路等，其應用頻率范圍很少超過50MHz。對電感而言，它的感抗是和頻率成正比的。這可以由公式：XL = 2πfL來說明，其中XL是感抗(單位是Ω)。例如：一個理想的10mH電感，在10kHz時，感抗是628Ω;在100MHz時，增加到6.2MΩ。因此在100MHz時，此電感可以視為開路(open circuit)。在100MHz時，若讓一個信號通過此電感，將會造成此信號品質的下降。

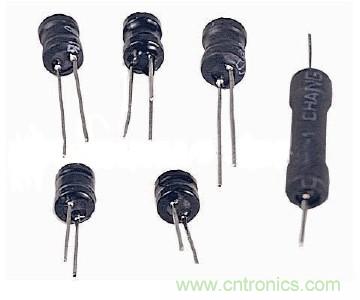

磁珠 磁珠(ferrite bead)的材料是鐵鎂或鐵鎳合金，這些材料具有有很高的電阻率和磁導率，在高頻率和高阻抗下，電感內線圈之間的電容值會最小。磁珠通常只適用于高頻電路，因?yàn)樵诘皖l時，它們基本上是保有電感的完整特性(包含有電阻性和電抗性分量)，因此會造成線路上的些微損失。而在高頻時，它基本上只具有電抗性分量(jωL)，并且抗性分量會隨著頻率上升而增加。象一些RF電路，PLL，振蕩電路，含超高頻存儲器電路(DDR,SDRAM,RAMBUS等)都需要在電源輸入部分加磁珠。實際上，磁珠是射頻能量的高頻衰減器。其實，可以將磁珠視為一個電阻并聯一個電感。在低頻時，電阻被電感“短路”，電流流往電感;在高頻時，電感的高感抗迫使電流流向電阻。本質上，磁珠是一種“耗散器件(dissipative device)”，它會將高頻能量轉換成熱能。因此，在性能上，它只能被當成電阻來解釋，而不是電感。

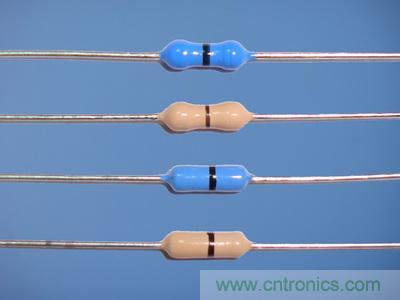

零歐電阻

零歐電阻的作用

1,在電路中沒有任何功能，只是在PCB上為了調試方便或兼容設計等原因。

2,可以做跳線用，如果某段線路不用，直接補貼該電阻即可(不影響外觀)。

3,在匹配電路參數不確定的時候，以0ohm代替，實際調試的時候，確定參數，再以具體數值的元件代替。

4,想測某部分電路的耗電流的時候，可以去掉0ohm電阻，接上電流表，這樣方便測耗電流。

5,在布線時,如果實在布不過去了,也可以加一個0ohm的電阻(感覺應該是用直插的，不應該是表貼的(luther.gliethttp))。

6,在高頻信號下，充當電感或電容。(與外部電路特性有關)電感用，主要是解決EMC問題。(如地與地，電源和IC Pin間)。

7,單點接地(指保護接地、工作接地、直流接地在設備上相互分開,各自成為獨立系統)。

8,熔絲作用電感
