詳拆Galaxy S4內部傳感器,供應商的“指南針”

發布時間:2014-03-13 責任編輯:sherryyu

【導讀】Galaxy S5驚艷出世,其中最具亮點的是在于新增的指紋識別器和心率感應器。而這些其實在Galaxy S4的傳感器上有過不同方面的展現。小編在這為大家詳解三星S4中的傳感器,希望能為相關傳感器供應商和系統集成商提供一些幫助,以便更好地決策產品發展方向。同時也為技術工程師在設計上提供更好的靈感。請看下文拆解!

剛剛結束的2014MWC上三星推出其下旗艦智能手機Galaxy S5,除去遞進式的配置升級外,S5最大的亮點在于新增的指紋識別器和心率感應器。Galaxy S5所配備的心率傳感器屬于三星S Health應用的一部分,回顧拆解數據,其實S Health的概念從Galaxy S4上就已經開始體現,主要體現在S4上各類傳感器的使用。

有關Galaxy S5中的ISOCELL傳感器的詳細技術剖析,大家可以詳見本站“技術剖析“驚世”三星ISOCELL傳感器,神奇在哪?”。

剛剛結束的2014MWC上三星推出其下旗艦智能手機Galaxy S5,除去遞進式的配置升級外,S5最大的亮點在于新增的指紋識別器和心率感應器。Galaxy S5所配備的心率傳感器屬于三星S Health應用的一部分,回顧拆解數據,其實S Health的概念從Galaxy S4上就已經開始體現,主要體現在S4上各類傳感器的使用。

以下對S4的傳感器做簡要的總結。

 SAMSUNG GALAXY S4 (GT-I9508)

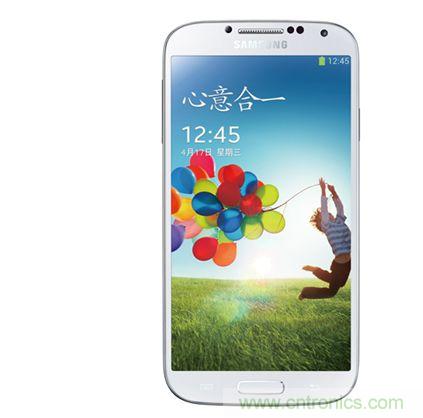

圖1  SAMSUNG GALAXY S4 (GT-I9508)

SAMSUNG GALAXY S4 (GT-I9508)中的傳感器

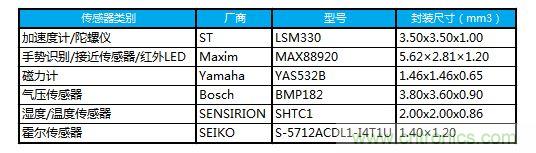

表1  SAMSUNG GALAXY S4 (GT-I9508)中的傳感器
[page]

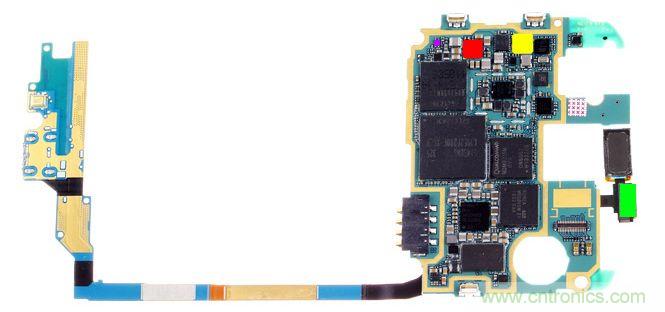

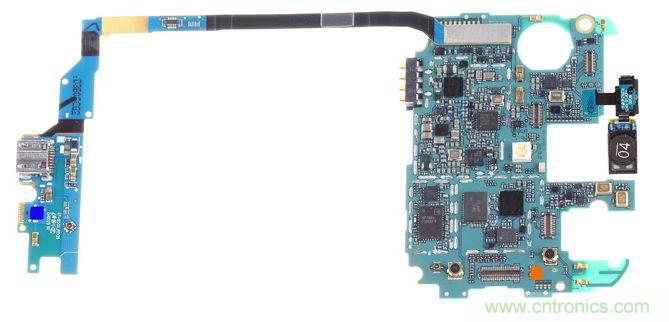

首先,圖片展示傳感器在此款智能手機主板上的分布情況。紅色為加速度計和陀螺儀的組合傳感器,黃色為壓力傳感器,橙色標記為磁力計,藍色標記為濕度/溫度傳感器,綠色為手勢識別/接近傳感器/紅外LED,紫色為霍爾傳感器。

SAMSUNG GALAXY S4 (GT-I9508)中的傳感器
SAMSUNG GALAXY S4 (GT-I9508)中的傳感器

圖2  SAMSUNG GALAXY S4 (GT-I9508)中的傳感器
[page]

所謂“知己知彼,方能百戰不殆”。接下來,閱讀 GALAXY S4中的傳感器詳情,希望能為相關傳感器供應商和系統集成商提供一些幫助,以便更好地決策產品發展方向。

以下為 GALAXY S4每顆芯片詳情:

(1)加速度計和陀螺儀的組合傳感器。供應商:STMicroelectronics;型號:LSM330;封裝標記 8337 0D30 L;封裝形式:18pins,3.5mmx3.5mmx1.0mm。

 LSM330:加速度計和陀螺儀的組合傳感器 @ SAMSUNG GALAXY S4 (GT-I9508)

圖3  LSM330:加速度計和陀螺儀的組合傳感器 @ SAMSUNG GALAXY S4 (GT-I9508)

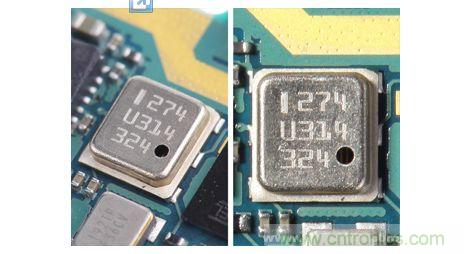

(2)氣壓傳感器。供應商:Bosch;型號:BMP182;封裝標記 1274 U314 324;封裝形式:LGA-7pins,3.8mmx3.6mmx0.9mm。

 BMP182:氣壓傳感器@ SAMSUNG GALAXY S4 (GT-I9508)

圖4  BMP182:氣壓傳感器@ SAMSUNG GALAXY S4 (GT-I9508)
[page]

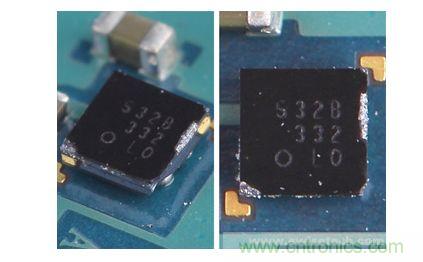

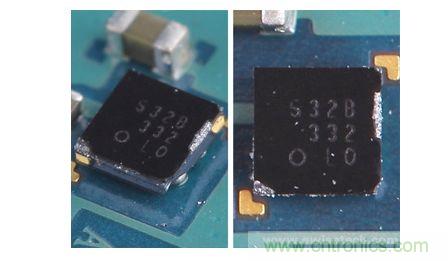

(3)磁力計。供應商:Yamaha;型號:YAS532B;封裝標記:532B 332 L0;封裝形式:WLCSP-6pins,1.46mm*1.46mm*0.65mm。

 YAS532B:磁力計 @ SAMSUNG GALAXY S4 (GT-I9508)

圖5  YAS532B:磁力計 @ SAMSUNG GALAXY S4 (GT-I9508)

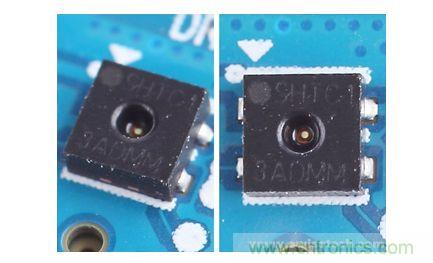

(4)濕度/溫度傳感器。供應商:SENSIRION AG;型號:SHTC1;封裝標記:SHTC1 3ADMM;封裝形式:SMD-4pins,2.00mm*2.00mm*0.86mm。

SHTC1:濕度/溫度傳感器@ SAMSUNG GALAXY S4 (GT-I9508)

圖6  SHTC1:濕度/溫度傳感器@ SAMSUNG GALAXY S4 (GT-I9508)
[page]

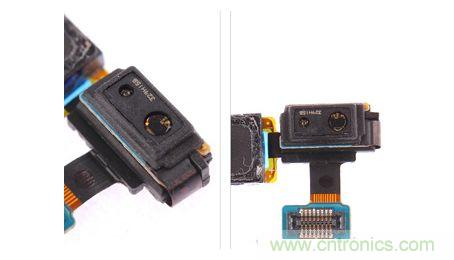

(5)手勢識別/接近傳感器/紅外LED。供應商:Maxim;型號:MAX88920;封裝標記:8G 329HI5B;封裝:5.62mm×2.81mm×1.20mm。

MAX88920:手勢識別/接近傳感器/紅外LED @SAMSUNG GALAXY S4(GT-I9508)

圖7 MAX88920:手勢識別/接近傳感器/紅外LED @SAMSUNG GALAXY S4(GT-I9508)

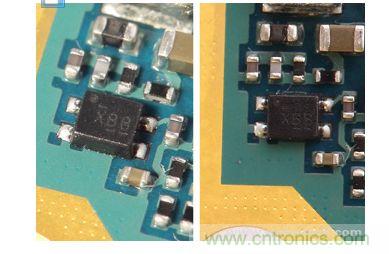

(6)霍爾傳感器。供應商:SEIKO;型號:S-5712ACDL1-I4T1U ;封裝標記:XBB;封裝:SNT-4A  1.40mm×1.20mm。

S-5712ACDL1-I4T1U:霍爾傳感器 @SAMSUNG GALAXY S4(GT-I9508)

圖8 S-5712ACDL1-I4T1U:霍爾傳感器 @SAMSUNG GALAXY S4(GT-I9508)
