百度無線音樂盒是一個支持802.11n多通道無線技術的路由器產品,還可通過無線局域網將電腦、手機、平板電腦上的音樂通過AirPlay、QPlay、DLNA等無線傳輸協議轉化為模擬信號遠程輸出,可使普通的音響和耳機產品支持無線音頻,依靠最大300Mbps傳輸速率支持24bit48kHz的無損音頻傳輸.路由器功能支持PPPoE、WAN、AP等網絡連接方,內部采用一顆歐勝WM8960音頻CODEC負責模擬解碼和輸出。

然而百度無線音樂盒毫無預兆的發布又讓大片人覺得節操碎了一地，在如今互聯網公司紛紛踏足硬件產品的浪潮中，百度無疑是走在了大隊前列。從小度WIFI、小度路由器、百度影音棒，再到如今的百度無線音樂盒，直接湊齊了家庭多媒體互聯的“四件套”?？此撇煌乃膫€產品，實際都是以WIFI技術為基礎得以擴展不同的硬件功能，而百度無線音樂盒，望文生義，主要有無線、音樂兩個方面，但是這兩個功能都很平常、很普通，這不禁讓人們抓狂，百度究竟想干嘛？百度無線音樂盒到底有什么與眾不同？請看下文拆解。

百度無線音樂盒功能介紹

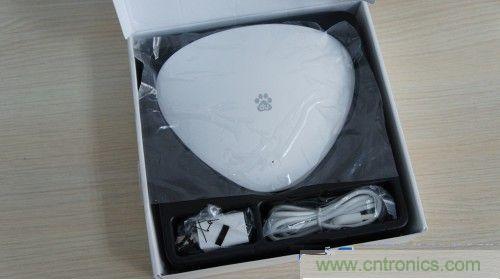

打開百度無線音樂盒的包裝盒著實讓人驚訝了一把，這白色圓潤的倒三角形外觀像極了超人歸來衣服上的Logo，只不過將里面的字母“S”換成了度娘的爪子，另外還帶著一絲蘋果產品的影子，給人第一感覺挺炫、挺酷的。

圖 打開百度無線音樂盒包裝盒

打開盒內所見即是所帶有的全部配件了，一個百度無線音樂盒，一個輸出5V/1A的電源適配器，一條micro-USB線、一本使用指南以及一張產品合格證。

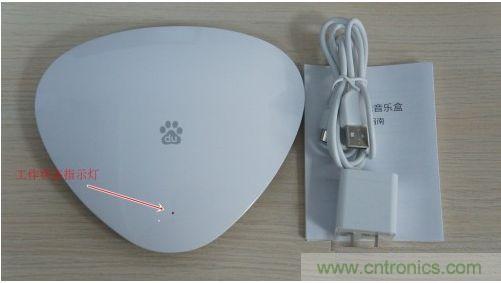

圖 百度無線音樂盒配件

百度無線音樂盒Logo正下方的小孔是指示燈的位置，根據不同的工作狀態顯示不同的顏色（如，藍色表示已通電；藍紫色表示wifi連接OK）。盒子背面則標注著產品的具體型號M-100以及無線網絡設置的參數，另外還有一個功能按鍵則被安置在底座固定腳的指示燈位置，它可以控制通過USB存儲擴展的音樂的播放、暫停，只要在平放的狀態下輕按指示燈位置就可實現操作，非常有意思的設計。

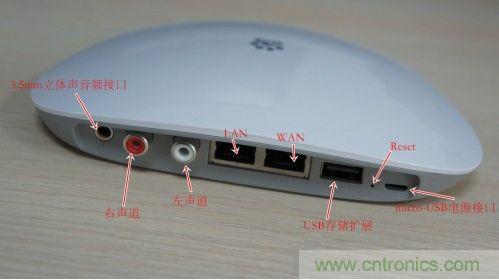

圖 百度無線音樂盒接口

無線音樂盒背后是一些常用的接口，包括：

■1個3.5mm的音頻接口，額外的左右聲道接口；
■1個以太網WAN接口和一個LAN接口；
■USB存儲擴展接口，和一個micro-USB供電接口；
■一個復位按鍵（按住5s初始化無線音樂盒）。
[page]

即使先前對百度無線音樂盒不曾了解過，看完這些接口后，也基本能推斷出其一些簡單的功能，不再廢話，直接上手體驗下其路由器以及音樂播放功能。

百度無線音樂盒的路由器設置非常簡單，將WAN口接入到可以上網的網絡，再將手機或電腦接入百度無線音樂盒的無線或者有線網，在瀏覽器中輸入路由器配置的IP地址：192.168.169.1進行設置。

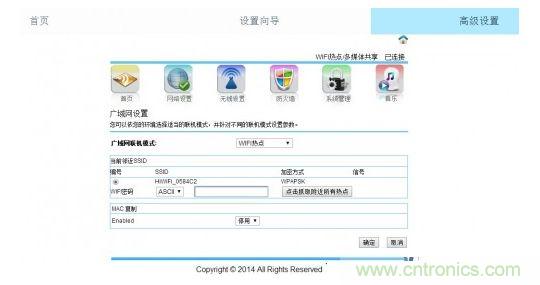

圖 百度無線音樂盒路由器設置界面

百度無線音樂盒路由器的設置界面還算比較簡潔明朗，非要具體形容的話就是介于普通路由器與極路由的設置界面之間，具體步驟可以參考普通路由器的設置方法，這里不在累述。

但是有一點不得不抱怨一下，百度無線音樂盒一旦插上網線，網線頭的卡扣正好頂著頂著無線音樂盒頂部的外殼，非常非常不方便插拔，這也可能是工程師并沒有根據實際情況考量而設計出的非常不人性化的外形。

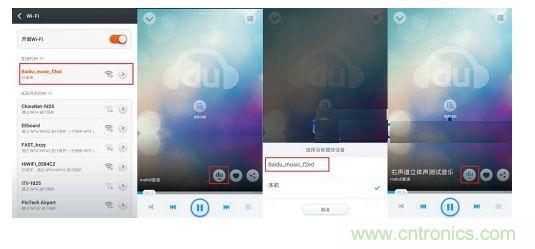

無線路由一旦設置完成，在這基礎上音樂的播放的實現就相對簡單了。首先你必須在ios或者Andriod手機上安裝可以支持百度無線音樂盒產品協議（AirPlay、DLNA、QPlay）的APP，推薦百度音樂、QQ音樂。然后通過手機連接百度無線音樂盒的無線SSID，再通過百度音樂或者QQ音樂的APP進行推送播放，具體操作流程可以見下圖。

圖 Andriod系統手機之百度音樂APP推送操作流程

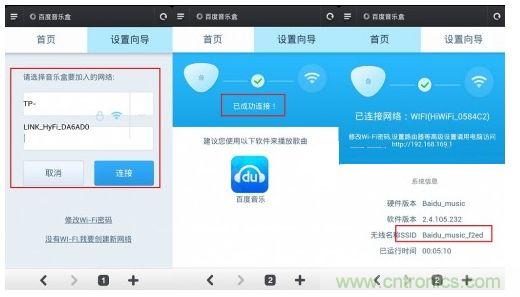

如果百度無線音樂盒事先并沒有進行無線路由設置，那播放音樂還需再加一個步驟，在通過手機連接百度無線音樂盒的無線SSID后，先用手機瀏覽器輸入192.168.169.1進行網絡設置，具體流程可以參考下圖。

圖 將百度無線音樂盒接入互聯網操作

百度無線音樂盒還有一個非常不錯的功能，就是通過USB存儲擴展在不需要聯網的情況下播放音樂。但是很奇怪，這在使用指南中并沒有說明，算是百度給用戶的一個小“驚喜”吧。如下圖，將裝載歌曲的U盤插入USB存儲口，按下指示燈位置的地方便能播放U盤中的歌曲，再按一下則是暫停，繼續按則是在暫停的那個點重新開始播放，感覺相當一個Large版的MP3。

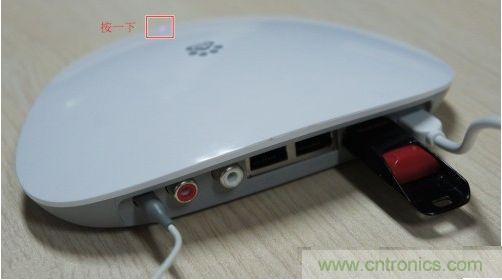

圖 通過USB存儲擴展播放音樂

通過百度無線音樂盒的簡單上手使用，除了一開始外觀所帶來的驚喜外，實際體驗效果則是馬馬虎虎，而且同時還發現了不少問題：

■音樂無法正常推送，這其實是筆者拿到的第二個百度無線音樂盒，第一個就是由于無法推送的問題而申請換貨了；
■播放音樂底噪大，不建議使用耳機聽音樂，作為一款主打音樂方面的產品，這點表現真不盡人意；
■左右聲道反了，這是在多次左右聲道測試后100%確定的事，對于音樂發燒友來說，這可能是最無法忍受的事。

不過，盡管百度無線音樂盒有諸多的不足，但是99RMB的價格加上百度這牌子還是讓廣大用戶趨之若鶩，認為這是物超所值，我們也不在這問題上糾結，順其自然，直接進入拆解環節。
[page]

百度無線音樂盒拆解

螺絲拆下來后，盒子周邊還有一圈卡子，需要用力撬開，做工還是挺細的...盒子里面實在太簡單了，底下一個各個接口的走線底板，上面架起的一個小板子才是核心，兩邊的黑色條狀電路板是wifi天線，最前頭的一塊小板是前置按鍵和指示燈。

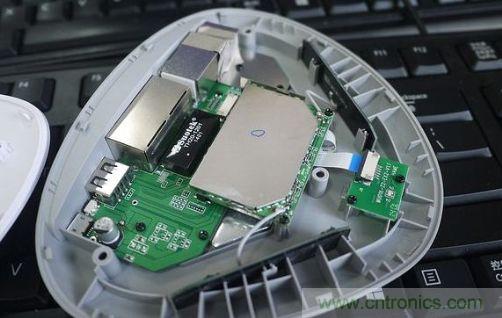

圖 百度無線音樂盒內部結構

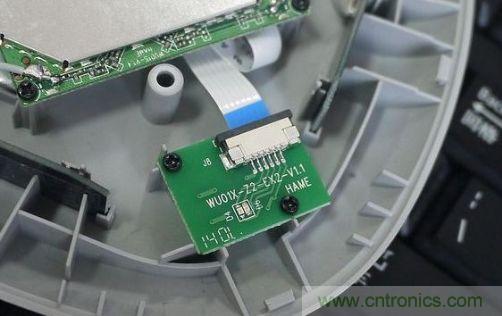

恩，是不是說前置按鍵來著？這個東東在哪？實際按鍵是音樂盒的前方腳墊，音樂盒放桌子上，按壓音樂盒前端，底部的腳墊按鍵即可觸發，不過這個按鍵的功能似乎只有播放停止，而且只對外置USB設備內的音樂播放有效，后面會說。仔細看看這個按鍵板，居然出現hame字樣...難道是華美代工的？

圖 百度無線音樂盒內部結構

百度無線音樂盒的路由功能是使用雙天線的設計，說到天線，這讓筆者發現了一件“OH,MY GOD!”的大事。

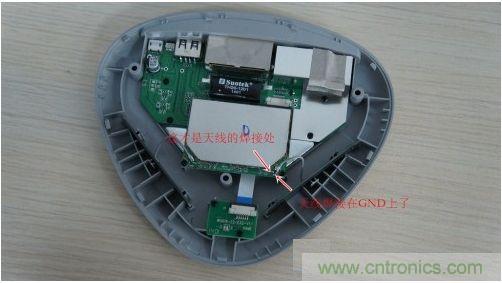

仔細看上圖右邊天線的焊接處，原本三個焊點應該是焊接射頻測試座的，最后產品進入量產之后去掉了射頻測試座，但是保留了焊點，直接焊接天線，這樣節省成本的做法也無可非議，但問題是居然把天線焊接在GND處，而且這產品還通過了檢驗到達用戶手中，用筆者的話說，只能“慶幸”這方案使用的是雙天線的設計，而且恰好另一根天線是焊接正確的。
[page]

OK，繼續不糾結，繼續拆解。

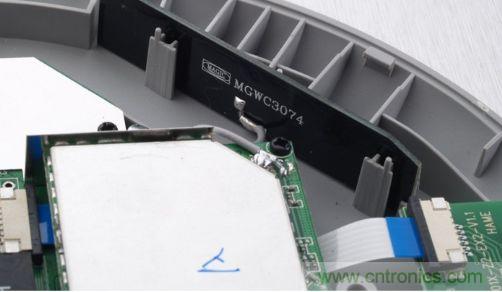

圖 百度 M-100無線音樂盒內置天線

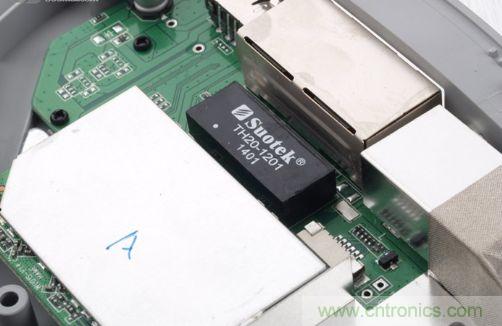

圖百度 M-100無線音樂盒索特變壓器

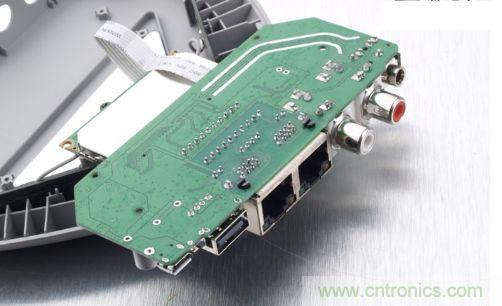

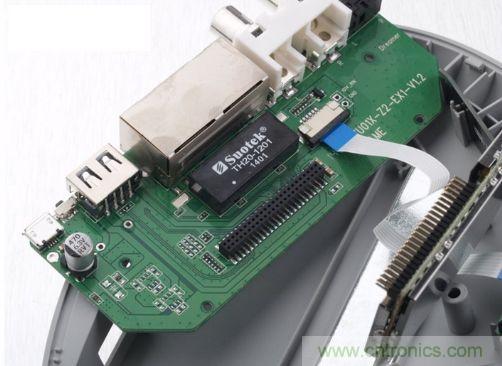

圖 百度 M-100無線音樂盒 - IO電路板

[page]

圖 百度 M-100無線音樂盒 - IO電路板

圖 百度 M-100無線音樂盒 - IO電路板

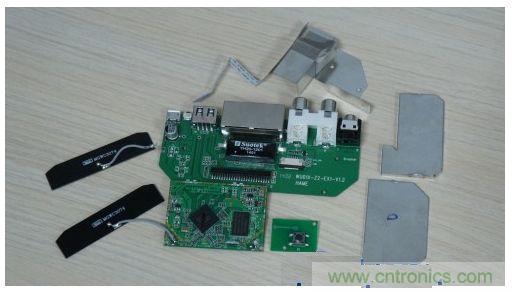

圖 百度無線音樂盒拆解完成圖

擰下其余九個螺絲，摘除核心板上的屏蔽罩，便能把百度無線音樂盒分解的差不多了（如上圖），整個產品設計大體分為了3部分，核心板、外設接口板以及一個FPC小板（包括指示燈以及播放USB存儲器擴展上的音樂的控制按鍵）。下面我們再細看每個部分。
[page]

核心板

百度無線音樂盒的核心板倒是做得十分小巧，板子兩面都用屏蔽罩覆蓋起來，不過僅焊接了兩個固定的焊點，非常容易拆下，這倒是方便了筆者拆解。

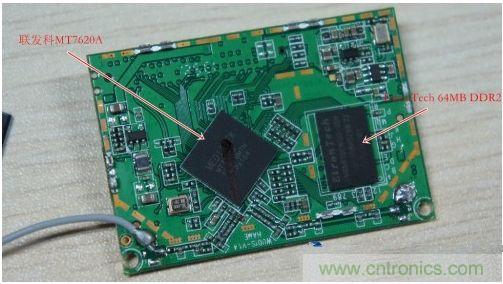

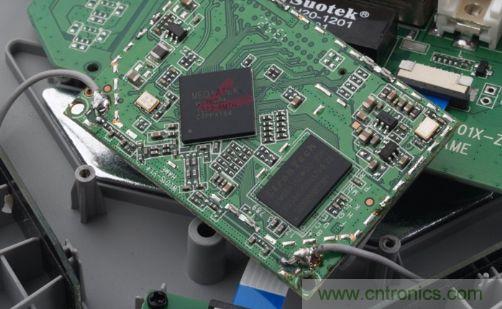

圖 核心板之聯發科MT7620A

從核心板上能明顯的看到百度無線音樂盒采用了聯發科MT7620A的單芯片路由解決方案，外部元器件非常少，旁邊則是EtronTech 64MB DDR2，這個內存的容量對于普通的路由器來說足夠了，這倒是和先前拆解過的極路由采用了同樣大小的內存，下面我們主要來看下聯發科MT7620A芯片的特點。

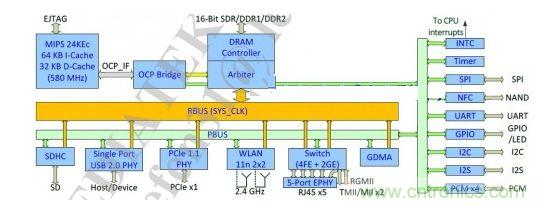

圖 聯發科MT7620A系統框圖

聯發科MT7620A基于MIPS 24K內核，580MHz主頻，集成了一個支持802.11n協議的MAC以及一個300Mps的PHY，支持2.4G頻段 的2T2R，11*11mm，TFBGA256ball，可見其集成度之高，聯發科在芯片整合上確實有過人之處?；蛟S有人有疑問，什么是2T2R？

簡單的解釋下，2T2R指的是具有兩個發射單元和兩個接收單元，這是MIMO(多入多出)技術中的一種，相對于1T1R來說的，2T2R采用雙天線技術，兩根天線同時負責接收和發送，可以形象的理解成雙通道傳輸，在帶寬保持不變的情況下，局域網的傳輸效率會比1T1R提高1倍左右。

在低端路由器中，AR9331的單芯片解決方案幾乎占據了大半江山，而MT7620A的出現或許會改變這種格局，尤其對于國內本土設計廠商來說，聯發科整套的解決方案可以讓產品研發周期大大縮短。

有一個明顯的例子，極路由極壹采用的是AR9331的方案，而極貳中的2.4G頻段方案則采用了MT7620A芯片。聯發科MT7620A的出現將路由器的設計方案推向了極致，大大精簡了外圍電路，而且除了路由器的必要功能外，更是包含了USB、SD、PCIe等常用接口，可以適用于更多功能性要求的路由器產品，更多的信息可以參考上圖--聯發科MT7620A系統框圖。
[page]

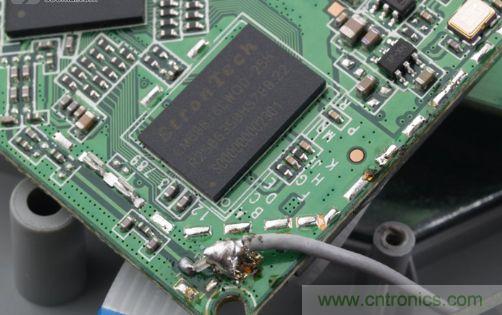

圖 鈺創RAM內存顆粒

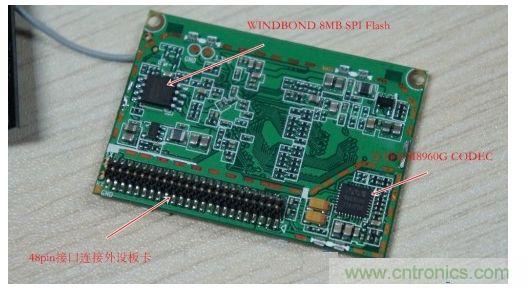

核心板反面則是另一個重要的功能模塊--音頻電路，百度無線音樂盒采用了英國歐勝WM8960G codec單芯片音頻解決方案。英國歐勝是一家以音頻和圖像技術聞名全球的IC設計公司，其音頻產品WM8960G產品在06年3月就已經推出，經過了幾年的市場考驗，其穩定性及可靠性確實沒話說。

圖 核心板之歐勝WM8960G

歐勝WM8960G是一款側重于低功耗的立體聲編碼解碼器，集成了D類揚聲器驅動，最大輸出功率為1W；另外片上同樣集成了耳機驅動，16歐姆負載、3.3V供電時輸出功率為40mW，非常適合便攜式數字音頻設計。目前市場上就存在諸多成功的應用設計，如愛歐迪的智能手機COWON Z2、艾諾平板電腦Novo7等都采用了這款音頻codec。

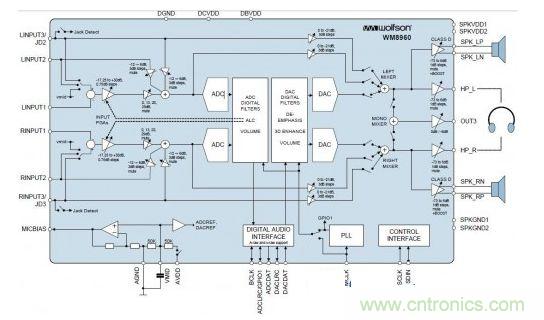

對于便攜式設備來說WM8960G或許是個理想的解決方案，但是對于一款主打音樂的產品來說，WM8960G實在有些言過其實，最高僅支持48KHz的采樣率，而目前以音樂為賣點的產品支持192KHz的采樣率也算是一種入門門檻，如音樂手機vivo X1，采用了高端的CS4398 DAC+CS8422 ADC音頻解決方案。眾所周知，音頻電路中兩個極其重要的功能單元ADC以及DAC決定了聲音的品質，具體可以參考下圖-歐勝WM8960G硬件框圖。

圖 歐勝WM8960G硬件框圖
[page]

AD和DA的性能決定了衡量聲音品質的兩個非常重要的參數，性噪比及總諧波失真。

■信噪比越大，說明混在信號中的噪聲越小，相應的聲音的質量越高；

■總諧波失真則反應了輸出信號對比輸入信號多出的諧波成分，越小表明音色還原更加準確，聲音更純凈；

看完下表百度無線音樂盒與vivo X1音頻方案的對比相信你對WM8960有了一個更清晰的認識：

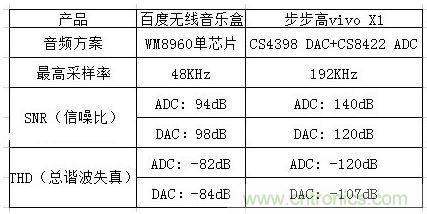

圖 百度無線音樂盒與vivo X1音頻方案對比

從廣義上講，百度無線音樂盒作為一款主打音樂為賣點的產品，如果選擇高端的音頻解決方案，哪怕價格提高一些，相信也更能籠絡用戶的心。但實際情況是僅僅采用的低端的單芯片解決方案，而且更不能忍受的是在設計上犯了不可饒恕的錯誤，也是之前在測試中提到的左右聲道相反的事件，這樣的產品居然還能通過檢驗送到用戶手中，簡直匪夷所思。

外設接口板

外設接口在產品一開始就已經介紹過了，不在重復，而整個外設接口板卡也沒太多復雜的內容和設計，而且板子做工確實很粗糙。

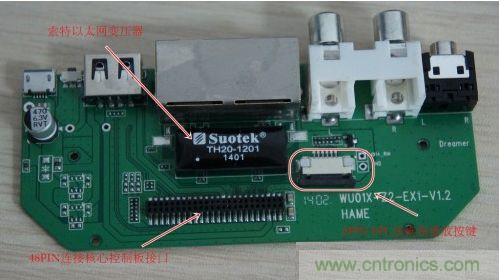

圖 外設接口板正面

值得了解一下的是音頻的PCB走線，有經驗的Layout工程師都知道音頻信號是敏感的信號，模擬音頻信號的PCB走線走差分線，可有效抑制共模干擾，并且最好左右上下都包地，可以看到由于外設接口板是簡單的兩層板，這方面的處理就不是太完美。

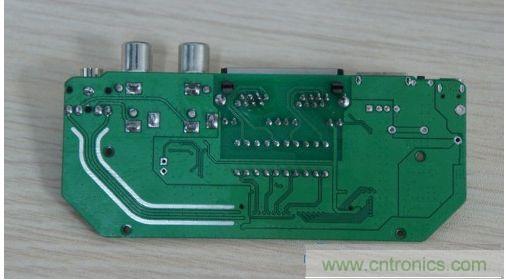

圖 外設接口板背面
[page]

音樂播放、暫停按鍵板

由于結構的關系，音樂播放、暫停按鍵通過6PIN的FPC線與外設接口板連接起來，除了播放按鍵、小板背面還有兩個工作狀態指示燈。

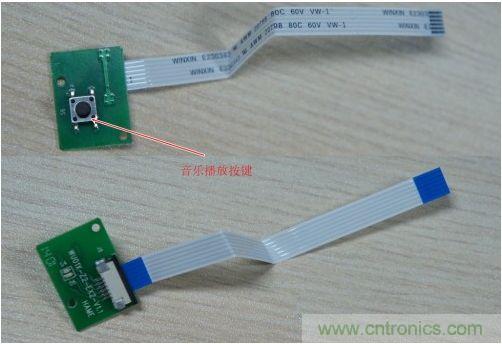

圖  百度無線音樂盒播放、暫停按鍵

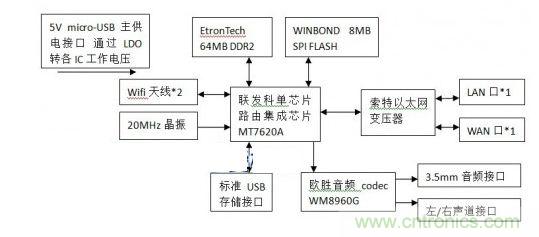

依托于聯發科MT7620A單芯片路由解決方案，百度無線音樂盒的設計變得極為簡單，通過拆解我們不難得出其基本的硬件框圖，見下圖。

圖 百度無線音樂盒硬件框圖

到底，“明星般的品牌、山寨般的品質”是不是空穴來風，大家可以自己根據拆解和使用情況來判斷。
