傳感器的低頻截止頻率

與傳感器的高頻截止頻率類同，低頻截止頻率是指在所規定的傳感器頻率響應幅值誤差（±5%， ±10% 或 ±3dB）內傳感器所能測量的最低頻率信號。誤差值越大其低頻截止頻率也相對越低。所以不同傳感器的低頻截止頻率指標必須在相同的誤差條件下進行比較。


圖1：壓電式加速度傳感器

低阻抗電壓輸出型傳感器的低頻特性是由傳感器敏感芯體和內置電路的綜合電參數所決定的。其頻率響應特性可以用模擬電路的一階高通濾波器特性來描述，所以傳感器的低頻響應和截止頻率完全可以用一階系統的時間常數來確定。從實用角度來看，由于傳感器的甚低頻頻率響應的標定比較困難，而通過傳感器對時間域內階躍信號的響應可測得傳感器的時間常數；因此利用傳感器的低頻響應與一階高通濾波器的特性幾乎一致的特點，通過計算可方便地獲得傳感器的低頻響應和與其對應的低頻截至頻率。

傳感器的靈敏度，低頻噪聲特性和動態響應范圍

低頻測量的傳感器一般要求有比較高的靈敏度以滿足低頻小信號的測量。靈敏度的增加往往是有限的。加速度傳感器靈敏度是能達到10V/g 或更高，但是靈敏度高往往帶來其他的負面效應，比如傳感器的穩定性，抗過載能力，以及對周邊環境干擾的敏感性。因此追求過高靈敏度并不一定能解決微小信號的測量，相反高分辨率和低噪聲的傳感器在工程應用中往往更容易解決實際問題。所以選用具有低電噪聲的傳感器在低頻測量中尤為重要。

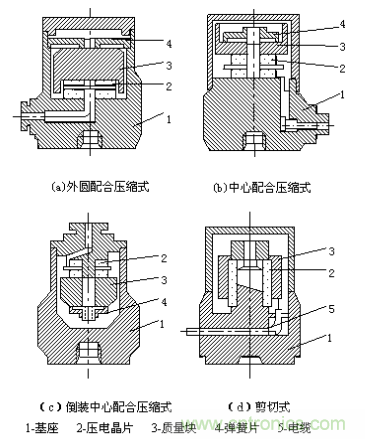

圖2：壓電式加速度傳感器內部結構

為了表明傳感器所能測量的最小信號大部分商業化的加速度計也都提供分辨率或電噪聲指標。國內絕大部分傳感器的寬帶電噪聲指標一般都標為20μV，而BW-sensor的寬帶電噪聲指標已降低到10μV。然而對低頻小信號測量來說，僅提供寬頻帶的電噪聲并不能完全反映傳感器在低頻范圍內加速度測量的分辨率；這是因為由內置電路引起的低頻噪聲大小與頻率的倒數成正比，即所謂1/f噪聲，當測量頻率很低時傳感器的電噪聲輸出按指數幅度增長。所以傳感器的低頻電噪聲的數值與寬帶電噪聲指標是完全不同的而且頻率越低這種差別越明顯。因此用于甚低頻測量的傳感器其分辨率常用傳感器輸出電噪聲的功率譜密度表示。此指標的實用意義是傳感器在特定頻率下的噪聲大小，其單位是一般用μV/√Hz或μg/√Hz來表示。BW-sensor 內置電路電噪聲功率譜密度的典型值為3μV/√Hz@ 10 Hz。

傳感器的瞬態溫度響應對低頻測量的影響

由于壓電陶瓷的特性，壓電式加速度計對溫度的突然變化都會產生不同程度的電荷輸出。傳感器的瞬態溫度響應指標就是衡量傳感器對溫度變化的敏感程度。這對低頻測量尤為重要。由于低頻測量的信號很小，而傳感器因環境溫度變化極可能產生與低頻振動信號相當?shù)恼`差；這兩種信號在甚低頻范圍內很難區分，因此如何減小環境溫度變化對傳感器輸出的影響在低頻測量中顯得非常重要。傳感器的瞬態溫度響應指標單位是g/oC， 表示瞬態溫度每變化一度所相當?shù)募铀俣容敵?，其值是通過電壓（電荷）輸出和傳感器靈敏度之間的換算得到的。

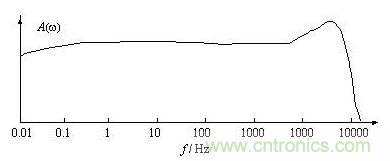

圖3：壓電式加速度傳感器的頻率響應

傳感器的瞬態溫度響應是由壓電材料直接導致的，因此壓電陶瓷對由溫度突變所致的電荷輸出大小決定了這一指標的好壞。BW-sensor選用目前國外綜合性能指標最好的壓電陶瓷并結合記憶金屬制成的用于低頻測量的加速度傳感器經國防兵器、航天和大型結構多年的使用驗證了傳感器具有優越的低頻輸出穩定性和抗干擾性能。實際甚低頻測量中，為了減低環境溫度變化對傳感器低頻信號輸出的影響，傳感器的外殼盡可能采用隔熱保護套。

傳感器的安裝基座和基座應變對測量的影響

由于低頻測量傳感器對高頻響應的要求不高因此傳感器使用任何種安裝方式一般都能滿足要求。但需要注意兩個問題，其一是傳感器應盡量考慮使用絕緣底座以避免任何由對地回路引起的噪聲影響測量信號。其二是應考慮傳感器安裝處的被測結構應變對傳感器輸出的影響，即傳感器應變靈敏度大小。剪切結構形式的壓電加速度傳感器具有良好的基座應變特性，一般都能滿足通常的低頻結構測試。如果結構應變過大對傳感器的測量信號有影響，可通過減小傳感器與被測結構之間的接觸面積來降低結構應變對傳感器測量帶來的影響。
