中心議題：

• 投射電容屏觸摸檢測原理
• 提升互電容式觸摸屏性能

自從計算機問世以來，人們就一直在思考如何以更有效的方式實現人與計算機的對話，也即所謂的人機交互技術。容式觸摸技術，特別是互電容技術由于具有直接、高效、準確、流暢、時尚等特點，極大程度提高了人和計算機對話的效率和便利性，未來必將替代鼠標和鍵盤，成為未來消費的主流。

投射電容屏觸摸檢測原理

投射電容屏可分為自電容屏和互電容屏兩種類型。在玻璃表面用ITO(一種透明的導電材料)制作成橫向與縱向電極陣列，這些橫向和縱向的電極分別與地構成電容，這個電容就是通常所說的自電容，也就是電極對地的電容。當手指觸摸到電容屏?xí)r，手指的電容將會疊加到屏體電容上，使屏體電容量增加。

在觸摸檢測時，自電容屏依次分別檢測橫向與縱向電極陣列，根據觸摸前后電容的變化，分別確定橫向坐標和縱向坐標，然后組合成平面的觸摸坐標。自電容的掃描方式，相當于把觸摸屏上的觸摸點分別投影到X軸和Y軸方向，然后分別在X軸和Y軸方向計算出坐標，最后組合成觸摸點的坐標。

如果是單點觸摸，則在X軸和Y軸方向的投影都是唯一的，組合出的坐標也是唯一的；如果在觸摸屏上有兩點觸摸并且這兩點不在同一X方向或者同一Y方向，則在X和Y方向分別有兩個投影，則組合出4個坐標。顯然，只有兩個坐標是真實的，另外兩個就是俗稱的”鬼點”。因此，自電容屏無法實現真正的多點觸摸。

互電容屏也是在玻璃表面用ITO制作橫向電極與縱向電極，它與自電容屏的區別在于，兩組電極交叉的地方將會形成電容，也即這兩組電極分別構成了電容的兩極。當手指觸摸到電容屏?xí)r，影響了觸摸點附近兩個電極之間的耦合，從而改變了這兩個電極之間的電容量。檢測互電容大小時，橫向的電極依次發出激勵信號，縱向的所有電極同時接收信號，這樣可以得到所有橫向和縱向電極交匯點的電容值大小，即整個觸摸屏的二維平面的電容大小。根據觸摸屏二維電容變化量數據，可以計算出每一個觸摸點的坐標。因此，屏上即使有多個觸摸點，也能計算出每個觸摸點的真實坐標。

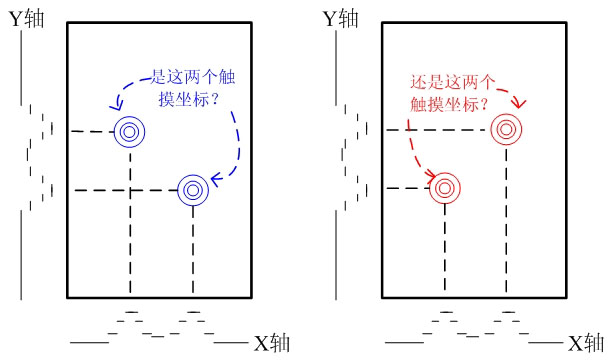

圖1  自電容鬼影的產生機理

提升互電容式觸摸屏性能

敦泰科技(FocalTech)是較早開始互電容式觸摸屏技術研究和開發的公司之一，在互電容領域擁有數十項國內國際專利，包括互電容式觸摸屏體的設計，互電容式觸摸檢測電路、觸摸檢測算法、環境自適應算法等技術。利用FocalTech自有專利技術，可以大幅提升互電容觸摸屏的以下性能：

1) 抗電磁干擾能力
抗電磁干擾是容式觸摸屏系統性能最關鍵的因素。從2007年起，即有公司開始提供自電容方案的電容式觸摸屏技術，但由于抗電磁干擾設計較差，經常發生來電時無法接電話，或者通話結束時無法掛電話的情況。再加上環境變化時觸摸屏失效頻繁，造成了多個電容式觸摸屏手機項目失敗，甚至間接引起一些方案公司的倒閉。Focaltech借鑒了現代無線通信領域的跳頻技術，同時提高了TX的發送功率，在提高系統信噪比的同時有效抑制了電磁干擾。

2) 信噪比(SNR)
SNR定義為指接收到的信號功率和噪聲功率的比值。SNR是觸摸屏系統性能另一個關鍵因素，其高低直接決定了觸摸的精度、線性度和分辨率等性能好壞。FocalTech主要通過三個途徑提高SNR。首先是提高信號發送功率。提高了信號發送信號功率，相應的就提高了接收到信號的功率，從而增加了SNR。其次，降低噪聲也是一個有效的方法。FocalTech提供觸摸屏設計方案，這些方案都做了非常好的屏蔽設計，例如在觸摸屏底部靠LCD一側增加地平面，在屏體四周增加地線隔離等。這些措施可有效降低噪聲的功率。還有一個辦法就是提高觸摸引起的電容變化量。觸摸電容變化量，正比于信號功率。即觸摸變化量越大，則檢測到的信號功率越大。FTS獨有的觸摸屏專利技術，能大大提高觸摸引起的電容變化率，通常能達到30%以上，遠遠高于iPhone所采用的觸摸屏僅為18%的變化量。
[page]
3) 環境適應性
自動適應環境變化，對觸摸屏系統亦十分重要。觸摸屏直接暴露在空氣中，空氣的溫度、濕度都會影響觸摸屏體的電容大小。而觸摸屏表面的水滴，則有可能直接造成誤觸摸。一個良好的設計，必須能在非常大范圍能適應環境溫度濕度的變化，并且在有少量水的條件下，能正常進行觸摸。FocalTech專門開發了環境自適應算法，并配合相應的觸摸屏體設計，已經完全解決了環境變化對觸摸屏影響問題。

4) 功耗
對于便攜式設備而言，功耗也非常關鍵。而互電容技術采用了二維檢測而不是自電容的一維檢測，大大增加了檢測電路的功耗和后期處理數據的功耗。通常而言，相同規格的觸摸屏，互電容技術功耗為自電容技術的2~3倍。因此，降低功耗變得十分關鍵。FocalTech同時采用了多項技術來降低功耗。在IC設計時，把功耗列為約束第一位，如采用低功耗結構、低功耗工藝、增加硬件加速器等。在坐標計算中，F(xiàn)ocalTech開發出了快速坐標計算方案，可簡化計算量，大大降低了數據后期處理的時間和功耗。此外，還設計了多個功耗模式，系統可以靈活使用這些模式，降低整體使用功耗。根據實測，F(xiàn)ocalTech的方案功耗僅為同類方案功耗的一半左右。

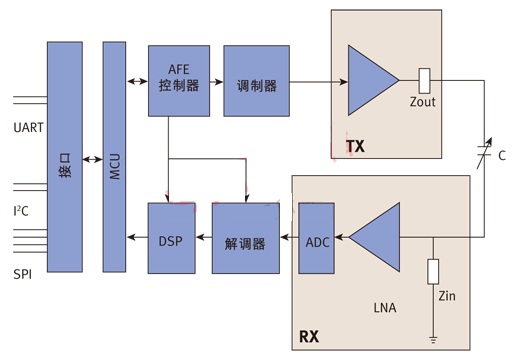

圖2  FocalTech觸控芯片基本架構

互電容式觸摸屏技術和市場發展趨勢

隨著研究的深入，互電容技術不斷成熟，其基本功能、基本架構都已經確定，將來的發展主要集中在細部優化，比如進一步提高信噪比、改善觸摸精度（特別是邊沿的精度）、降低功耗、增加適應環境變化的能力、提高掃描速度、多點ID識別、多點應用開發，減少懸空觸摸影響等。

目前互電容式觸摸屏在歐美市場已經成為主流，出貨量不斷攀升，這也極大促進電容式觸摸屏產業鏈的完善。隨著產業鏈的逐步完善，眾多供應商的加入，新材料、新技術和新工藝的應用，也帶來各項成本的下降，從而降低整體模組的價格。一些電容觸摸屏模組大廠預測，在2011年，完成電極刻蝕的ITO玻璃的價格將降到0.3~0.5美元/英寸，不到現在價格的一半；目前，深圳一些小廠的出貨價已經非常接近這個區間。我們預計，電容式觸摸屏將來會有明顯的降價，在2011年，3.5’’的模組的價格可降到5~6美元；而一些低端產品，更有可能達到4美元左右，甚至更低。屆時，電容屏將大幅擠占目前電阻屏的市場，無論品牌機或是山寨機市場，電容屏都將成為主流。
