產品特性：

• 電源電壓范圍：3.0至3.6伏
• 溫度傳感精度：在75~95℃和+20~+100℃分別為±1℃和±3℃
• 溫度傳感器與非易失性EEPROM集成在一起
• 主系統能夠通過I2C/SMBus接口檢索讀數

應用范圍：

• 高速個人電腦和筆記本電腦、顯卡、服務器、電信設備
• 基站、環境控制系統及工業處理控制設備

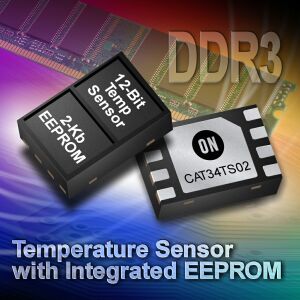

安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)推出來自近期收購Catalyst半導體而得的溫度傳感器新產品線的第二款產品——CAT34TS02。這新器件結合了12位(另加標記位)數字輸出溫度傳感器和2千比特(Kb)串行存在檢測(SPD)電可擦除可編程只讀存儲器(EEPROM)，用于高速個人電腦(PC)和筆記本電腦、顯卡、服務器、電信設備和基站、環境控制系統及工業處理控制設備中的第三代雙倍數據率(DDR3)應用。

CAT34TS02符合電子元件工業聯合會(JEDEC)的JC42.4規范，在3.0至3.6伏(V)器件電源電壓范圍內，75℃至95℃和+20℃至+100℃工作溫度范圍時分別提供±1℃和±3℃的溫度傳感精度。它能夠每秒測量和記錄系統溫度近10次，并將相關讀數與內部存儲器寄存器中存儲的3個觸發限制值進行比較。主系統能夠通過I2C/SMBus接口檢索讀數，而開漏事件引腳會發出高出限制值或低于限制值條件的信號。

對于通用溫度傳感器應用而言，將溫度傳感器與非易失性EEPROM集成在一起，消除了使用外部存儲器來存儲傳感器和閾值配置信息的需要。此外，CAT34TS02的非易失性存儲器在上電時會保留定制配置傳感器和閾值，從而提供簡單、節省空間和高性價比的解決方案。

集成的2Kb SPD EEPROM內部組織為16頁，每頁16字節，總計256字節。這EEPROM具有16字節頁寫緩沖，支持標準(100 kHz)和快速(400 kHz)I2C協定，并具備所有DDR3雙列直插存儲器模塊(DIMM)定義為標準的永久及可逆軟件寫保護功能。

產品特性

• 12位數字溫度傳感器，帶2 Kb集成串行存在檢測(SPD)EEPROM
• 符合JEDEC針對DDR3 DIMM存儲器模塊的JC42.4規范
• 工作溫度范圍：+20℃至+100℃
• 電源電壓：3.0V至3.6V
• I2C/SMBus接口
• 封裝：8焊墊TDFN(2mm×3mm)

價格和供貨

集成EEPROM的CAT34TS02溫度傳感器每10,000片批量的單價為0.75美元?，F(xiàn)已提供樣品。目前預計量產交貨時間為6至8周ARO(自動循環購貨計劃)。
