中心論題：

• 分析MEMS機油壓力傳感器的工作原理和制造工藝
• 從機油壓力傳感器封裝材料及各個工藝步驟等方面研究可靠性

解決方案：

• 選用工藝簡單、成本較低的貼片膠工藝進行貼片
• 采用雙金絲鍵合工藝，選用高純度低缺陷的金絲，做好引線鍵合前各封裝器件的清潔工作
• 選擇高溫下穩定的硅油和有良好鈍化層的芯片必要時對芯片以及引線進行涂敷鈍化層處理

引言
MEMS是在集成電路生產技術和專用的微機電加工方法的基礎上蓬勃發展起來的高新技術，用MEMS技術研制的壓力傳感器具有體積小、重量輕、響應快、靈敏度高、易于批量生產、成本低的優勢，它們已經開始逐步取代基于傳統機電技術的壓力傳感器。目前已有多種MEMS壓力傳感器應用到了汽車電子系統中，如發動機共軌壓力、機油壓力、歧管空氣進氣壓力、汽車胎壓壓力等。其中機油壓力傳感器是用于測量汽車發動機油壓力的重要傳感器，其可靠性直接關系到汽車和人的安全性。本文選用MEMS壓力芯片，成功開發出汽車發動機機油壓力傳感器，研究了機油壓力傳感器的封裝工藝和可靠性。在傳感器的開發過程中，嚴格按汽車電子產品質量要求，對傳感器的封裝及組裝過程進行了系統的分析和測試，并通過工藝優化極大地提高了傳感器的可靠性能。

工作原理和制造工藝
MEMS壓力傳感器是利用壓阻效應原理，采用集成工藝技術經過摻雜、擴散，沿單晶硅片上的特定晶向，制成應變電阻，構成惠斯通電橋，利用硅材料的彈性力學特性，在同一硅材料上進行各向異性微加工，制成了一個集力敏與力電轉換檢測于一體的擴散硅傳感器。通常傳感器芯片上制作有4個多晶硅電阻，電阻制作在硅薄膜的邊沿位置，這是因?yàn)樵诒∧さ倪呇靥?，?dāng)薄膜受到作用力時，應變引起的電阻變化最大。4個壓阻R1，R2，R3，R4組成惠斯通電橋構成壓力檢測電路，當電橋中輸入電壓為Vin，并設膜片上的4個壓阻相等(即R1=R3=R3=R4=R)，當薄膜受力變形時，兩個電阻變大，兩個電阻變小，且△R1=-△R2=△R3=-△R4=△R，則其輸出電壓Vout可表示為


式中Voffset是在零應力和零應變時傳感器的輸出。由式(1)可知壓阻壓力傳感器有兩種工作方式，一種是恒電壓工作方式，另一種為恒流工作方式。

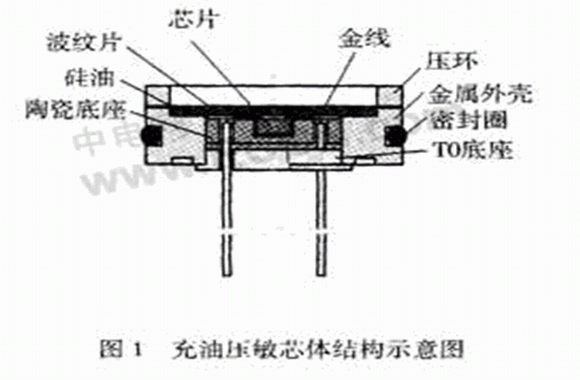

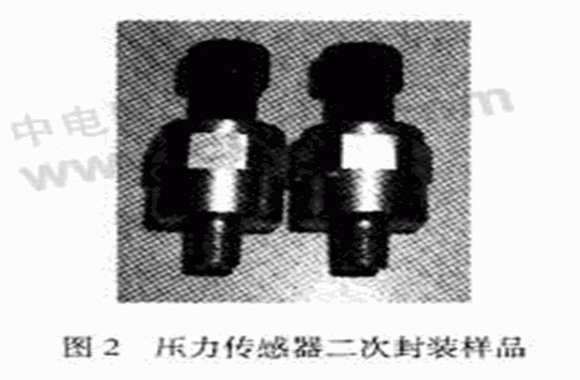

MEMS壓力傳感器的一一種重要封裝形式是采用充油的不銹鋼結構，稱為充油壓敏芯體，其基本制造工藝過程包括貼片、引線、封裝殼體、充油及二次組裝等。圖1是充油壓敏芯體結構示意圖，圖2是壓力傳感器二次封裝樣品。

可靠性實驗
芯片貼片工藝

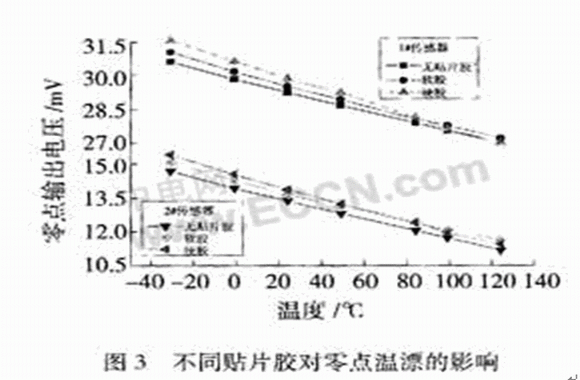

傳感器的貼片工藝對傳感器的性能影響很大，一般要求有足夠的貼片強度、盡可能小的貼片應力和能滿足傳感器的工作溫度等。用于壓力芯片的貼片材料主要有焊料和膠，不同的貼片材料對傳感器性能影響有很大不同。由于焊料貼片時要求對芯片背面進行金屬化處理，工藝相對較復雜，而用膠進行貼片，其工藝更簡單，且成本較低，所以本壓力傳感器選用貼片膠工藝進行貼片。由于固化后膠的軟硬對傳感器的性能有很大影響，通過實驗測試了軟硬膠對壓力傳感器零點輸出的影響，針對同一芯片，分別采用無貼片膠、軟貼片膠(楊氏模量約為1～100 MPa量級，玻璃化溫度低于-40 ℃)、硬貼片膠(楊氏模量為3.56 GPa，玻璃化溫度為85℃)等三種情況，在-30～125℃下對傳感器的零點輸出進行了測試，測試結果如圖3所示，圖中給了兩個傳感器樣品的測試結果。

從圖3可以看出，貼片膠對傳感器零點的影響隨溫度變化而變化，在低溫時，使用了硬膠貼片的傳感器的零點明顯高于使用軟膠與無膠的，這種差別隨著溫度的升高變得越來越小。這主要有三個原因：①貼片膠的彈性模量隨溫度的升高而變小;②貼片膠高溫固化，在低溫時會引起收縮殘余應力;③貼片膠和芯片材料熱膨脹系數不同產生的熱應力。特別需要注意的是，在85℃之后，硬膠的影響突然變小，小到幾乎與無膠的情況相同。這是因?yàn)橛材z的玻璃化溫度(Tg)為85℃，高于Tg點時膠的楊氏模量變小，因而對傳感器的零點溫漂影響變小。因此，在選用貼片膠時，要求膠的Tg大于傳感器的工作溫度，以確保傳感器零點的穩定性和工作的可靠性。

引線鍵合工藝

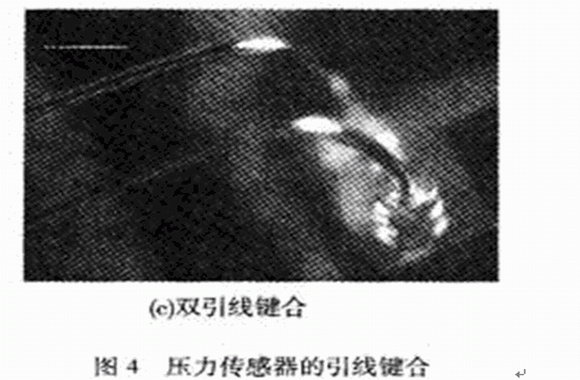

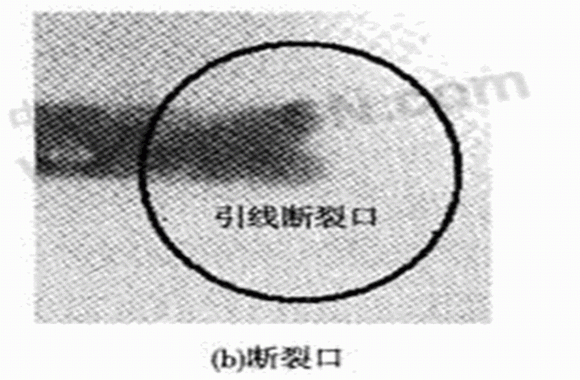

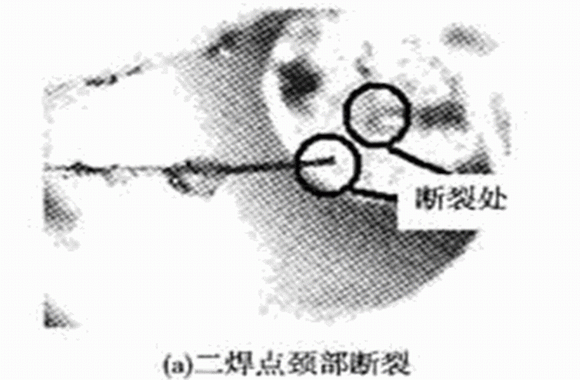

用于引線鍵合的鍵合線有Al線和Au線，由于Au線性能更優，所以壓力傳感器的鍵合工藝選用Au線。鍵合時要使鍵合面保持清沽，否則會影響鍵合強度，等離子清洗是一種能有效提高鍵合強度的方法。由于機油壓力傳感器工作環境惡劣，尤其是頻繁的振動會導致金絲有缺陷的地方疲勞斷裂，或者最容易疲勞的位置如第二焊點附近的頸部位置發生斷裂，因此要求更高的鍵合質量。曾對所研制的機油壓力傳感器進行了臺架試驗，在一批試驗樣品中經過6×105次加壓和卸壓試驗之后，發現有兩個樣品失效，故障分析結果表明：一個樣品的失效模式為信號處理電路上的一個電阻損壞;另一個樣品的失效模式為金絲線斷裂，如圖4(a)，(b)所示。對于這種情況，可以采用雙金絲鍵合工藝，并盡量選用高純度、低缺陷的金絲，并做好引線鍵合前各封裝器件的清潔工作，如圖4(c)所示。這樣對金絲鍵合工藝進行改進后，在可靠性試驗中，未曾出現金絲斷裂的質量問題。


硅油的選擇和處理

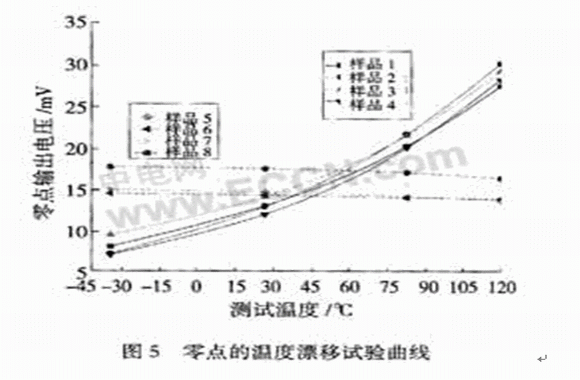

由于芯片對所處環境的要求比較特殊，所以與硅芯片接觸的硅油需要具備以下特點：良好的介電性能、盡可能小的熱脹系數、化學穩定性好以及耐熱和耐寒性能好。硅油的凈化處理是薄膜隔離式壓力傳感器封裝中至關重要的工藝步驟，因?yàn)槿魞艋桓蓛簦栌突騻鞲衅魇軌翰糠值某溆颓粌?nèi)就會混有氣體、水分等可壓縮、易揮發的物質，在全溫區內的體積變化就會沒有規律可言，造成外界的待測壓力不能準確、規則地傳遞到芯片，從而使得壓力傳感器的溫漂比較嚴重。這種現象反映在零點的溫漂上，可以用來評價封裝的好壞。通常，由于在恒壓源激勵的情況下壓力傳感器的靈敏度溫度系數為負值，所以壓力傳感器的零點稍有下降，如圖5的樣品5，6，7，8所示;而硅油凈化不充分的壓力傳感器零點的溫漂卻非常大，且隨著溫度的升高而升高，如圖5中的樣品1，2，3，4所示。試驗表明，像樣品1，2，3，4這類溫漂很大的傳感器的溫度補償是比較困難的，所以封裝時必須確保硅油品質和填充量恰到好處。

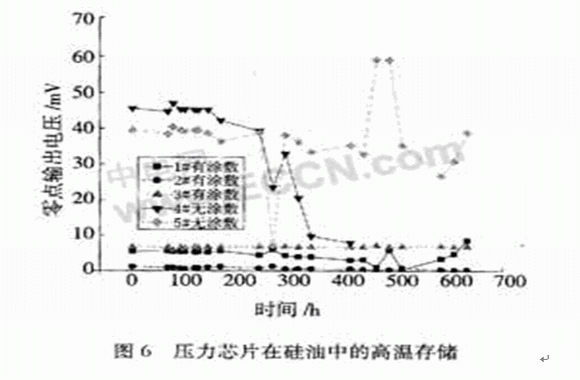

硅油長期在高溫下工作會發生變化，如果新分解的化學成分里面有小顆粒的導電物質，這種物質可能會穿過芯片的鈍化層破壞芯片或者介入擴散電阻條中間，形成短路或污染。如圖6是隔離封裝的壓力傳感器在125℃高溫下長時間放置的數據曲線。


1#，2#，3#涂敷了保護層，4#，5#沒有涂敷保護層。可以看到，沒有保護層的傳感器在高溫下存儲了約200 h后，它的零點突然發生了變化，之后數據不穩定;涂了保護層的壓力傳感器的零點在600多小時后仍然很穩定。因此，為了防止硅油的污染導致壓力傳感器的失效，我們采取了一些必要的措施。首先，選擇高溫下盡可能穩定的硅油;其次，盡量選擇具有良好鈍化層的芯片;最后，在不影響靈敏度的前提下，還可以在封裝過程中對芯片以及引線進行涂敷鈍化層的處理。

結論
分析和實驗結果表明，機油壓力傳感器封裝材料及各個工藝步驟都會影響傳感器的性能和可靠性。貼片膠性能不能滿足要求，會引起傳感器信號漂移和高溫不穩定性;引線鍵合強度不夠，在工作中會斷裂;硅油化學穩定和耐溫性能不夠好，會造成傳感器高溫輸出信號不穩定，硅油中的空氣和雜質會造成傳感器零點輸出偏大等，這些問題的存在將影響傳感器的長期可靠性。
