【導讀】由于其缺點，MCU 中的內部振蕩器配備了微調其頻率的機制，與樂器不同。這通常是通過微型電容替換盒調整振蕩器 RC 電路中的電容來完成的。
由于其缺點，MCU 中的內部振蕩器配備了微調其頻率的機制，與樂器不同。這通常是通過微型電容替換盒調整振蕩器 RC 電路中的電容來完成的。

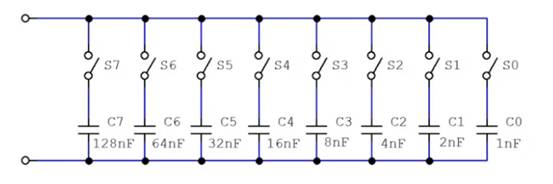

電容替換盒包含一系列開關和電容器，可產生一定精度范圍內的任何電容。例如，考慮以下電容器網絡，它可以并聯組合以產生 0nF 到 255nF 的任何整數電容。
這些開關有條件地包含 2 次冪的電容器。例如，僅閉合右側的三個開關會產生 7nF。是的，它是二進制的！
現在，由于 RC 振蕩器通過對電容器充電和放電來工作，因此這些開關需要是模擬的。因此，這些微型電容替代盒使用一種特殊類型的開關，稱為傳輸門 或模擬開關。這些很像繼電器的半導體替代品；它們控制數字信號并切換模擬信號。有許多商用傳輸門 IC，例如 CD4016、CD4066 和 CD4053。
從程序員的角度來看，內部振蕩器的頻率調整歸結為修改內存映射寄存器的值。該寄存器中的位控制電容替換模塊中的開關。

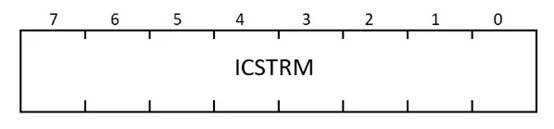

內部時鐘源調整寄存器，在 s08 系列中廣泛使用。圖片來自恩智浦。
對于 S08 系列的某些成員，該寄存器稱為 ICSTRM（內部時鐘源調整）。這是一個8位寄存器，二進制復位值為10000000。這8位控制一個電容替換模塊，進而影響振蕩器的周期 ：該寄存器的值越大，電容和周期越高。當然，這對頻率有相反的影響。
簡單的校準程序
以下是您可以在 MCU 上執行的一個不錯的調整過程：
運行生成 1kHz 方波的應用程序。
迭代直到無法改進：
測量生成信號的周期。
將 Trim 寄存器修改為 1ms。
重新編譯并運行。
迭代的原因是，由于微調模塊中電容器值的不確定性（例如一組高度略有不同的樓梯），您對微調寄存器估計的更改將因某些未知因素而偏離。迭代可以解決這種不規則性。
自動化此過程
您可能希望為您的應用程序自動執行此過程，以便您的程序在加電時校準振蕩器，作為啟動序列的一部分。
為此，您需要一個可靠的時鐘參考來與 MCU 生成的固定頻率信號進行比較。盡管這看起來毫無意義，因?yàn)橥獠繒r(shí)鐘信號是您首先要避免的，但該外部信號不必滿足您的時鐘要求；它必須準確且穩定。
自動微調過程的另一個重要細節是算法：上述過程適用于擁有示波器和出色計算器的工程師。然而，許多校準函數使用逐次逼近方法。這與逐次逼近型ADC使用的算法相同，其本質是二分搜索算法。毫不奇怪，對于 N 位調整寄存器來說，這需要 N 次迭代。
要了解 ADC 中的逐次逼近，您可能需要閱讀Elliott Smith 撰寫的文章《了解逐次逼近寄存器 ADC》 。
設備程序員
除了對 ROM 存儲器和微控制器進行編程之外，還有一些設備編程器還提供有用的附加功能。有些甚至在您的微控制器上執行此微調程序，以便您方便地對一批設備進行編程，微調每個單元上的內部振蕩器。
一些設備編程器能夠校準其目標微控制器的內部振蕩器。
