功率的無線傳輸擁有眾多的優勢。例如，它使易于發生故障的插頭成為多余，可以將設備內置在具備防潮能力的外殼中。用戶也無須忍受插入電纜的麻煩，大多數無線功率傳輸應用存在于便攜式設備電池充電領域。

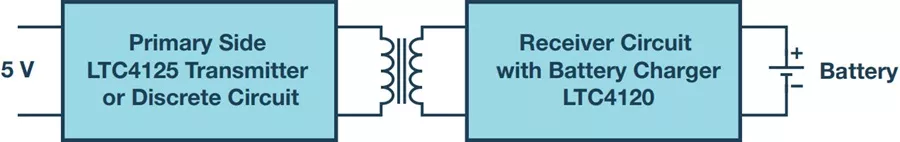

在該領域中有幾項已經確立的標準。不過，有很多應用不需要任何標準。因此，可以使用個別優化的功率傳輸。圖1顯示了一種感應式功率傳輸概念，將兩個線圈緊靠在一起，在原邊線圈中會產生交流電，像在變壓器中一樣，通過產生的磁場，在副邊線圈中感生交流電。
圖1：具有原邊控制和接收器的感應式功率傳輸概念
原則上，原邊發送器可采用一個簡單的振蕩器和少量分立組件構建而成，這對于低功率級別的傳輸是十分有效的。對于較高的功率，應采用一個諸如LTC4125之類的集成化發送器電路。發送器非常jing確地調節到給定的諧振頻率。這使得可利用特定的組件實現很大功率傳輸。
LTC4125還能檢測原邊線圈上的異物。例如，倘若一塊金屬緊靠在線圈上，就會在該金屬中形成渦流。它們使這塊金屬升溫（尤其是在高功率的場合），并會導致人員受傷。在低功率級別，異物僅會引起極其微弱的發熱，并不會產生重大風險。LTC4125能檢測到金屬物體，然后降低功率或中斷功率傳輸。為節省電能，LTC4125可依據副邊的功率要求調整發送功率。

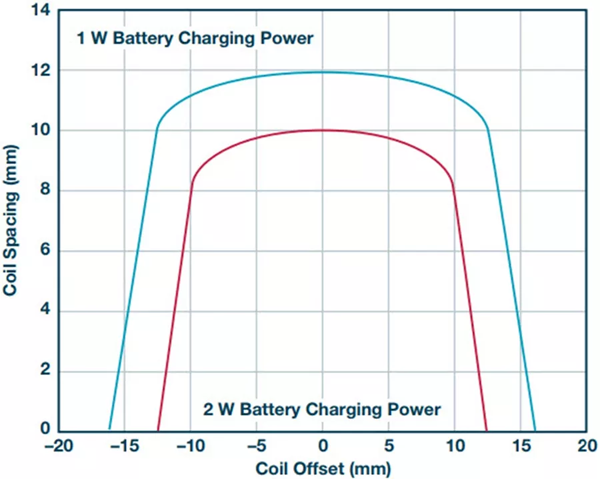

圖2顯示了一個采用特定組件的演示電路實例。該圖顯示了當兩個線圈之間存在特定的偏移或間隔量時會發生什么。在變壓器中，耦合系數通常介于0.95和1之間。在無線功率傳輸系統中，0.8至0.05的耦合系數是很常見的。在圖2中，線圈偏移（單位：毫米）示于x軸。在y軸上則顯示兩個線圈之間的間隔（也以毫米為單位）。
因此，對于1W的電池充電功率，假如兩個線圈完全垂直對準（如線圈偏移為零），則兩個線圈的間隔距離很大可為12mm。功率越高，兩個線圈必須越靠近和更jing確地對準?？砂l(fā)送功率可以通過電路元件的選擇進行調整。然而，線圈偏移和線圈間隔之間的關系將與示例中所示的相似。
圖2：兩個線圈之間的偏移和間隔所產生的影響
對于更長距離的無線功率傳輸，可使用RF功率傳輸。有工作在ISM頻段的測試裝置。不過，與這里所述的感應式耦合方法相比，它們的可發送功率和傳輸效率要低得多。
