乘法 DAC 是波形發生應用的理想構建模塊。因為乘法數模轉換器 (DAC) 的 R-2R 架構非常適合低噪聲、低毛刺、快速建立的應用。從固定參考輸入電壓產生波形時，必須考慮一些重要的交流規格，包括建立時間、中間電平毛刺和數字 SFDR。
今天我們就來分析下這些與波形發生相關的重要 DAC 規格。
建立時間
假設 DAC 由真實的寬帶低阻抗信號源（參考電壓和接地引腳）驅動，那么它會迅速建立。因此，乘法 DAC 的壓擺率和建立時間主要由運算放大器決定。決定運算放大器交流性能的規格包括其輸入電容（必須保持最?。┖?3 dB 小信號帶寬。注意，運算放大器的帶寬之所以受限，是因為它必須驅動 DAC 反饋電阻這一較大負載。例如，10 kΩ 的反饋電阻就是一個相當大的負載，它是決定電路配置帶寬的主要極點。

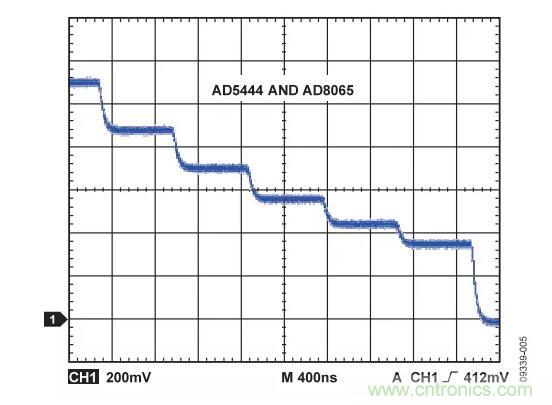

圖 1. 100 ns 建立時間
中間電平毛刺
對于 R-2R 結構，代碼變化引起的主要毛刺出現在圍繞中間電平發生 1 LSB 變化時。在一個 12 位系統中（如 DAC AD5444）， 中間電平變化是從 7FFH 至 800H 或從 800H 至 7FFH 的代碼 變化。如果毛刺很嚴重，可能會給電機 / 閥門 / 執行器控制應用帶來不利影響。當乘法 DAC 試圖從 7FFH 變?yōu)?800H時，DAC 的 MSB 切換速度低于其它位的切換速度。因此， 在 MSB 切換至 1 前的幾納秒內，DAC 看到的是 000H。圖2 中的黃色曲線顯示的就是這種情況 ；在 MSB 切換并將 DAC 輸出拉回 800H 之前，輸出朝 0 V 變化。

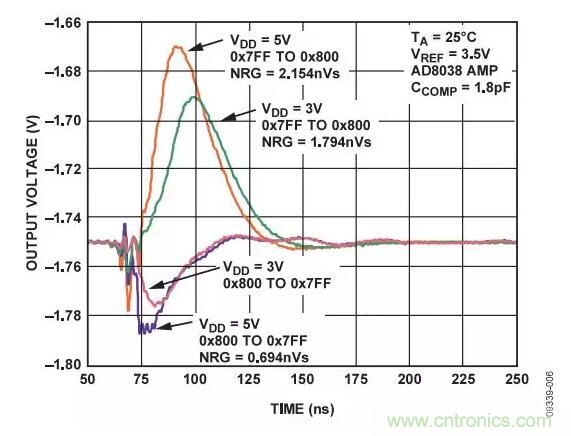

圖 2. 中間電平毛刺
數字 SFDR
無雜散動態范圍 (SFDR) 指 DAC 的可用動態范圍，超出此范圍，雜散噪聲就會干擾基波信號或使其失真。SFDR 衡量基波與 DC 至全奈奎斯特帶寬（DAC 采樣速率的一半） 范圍內的最大諧波或非諧波相關雜散的幅值之差。窄帶 SFDR 衡量任意窗口范圍內的 SFDR。理想正弦波的每個周期有無數個點。然而，用數字方式產生的正弦波受固定更新速率和 DAC 分辨率的限制。每個周期的點數由下式給出 ：
其中 ：
N = 采樣點數
Clock = DAC 的更新速率
fOUT = 所產生波形的輸出頻率
圖3 所示為使用 12 位 AD5444 產生的更新速率為 1 MHz 的 20 kHz 正弦波，每個周期有 50 個采樣點。AD5444 的最大更新速率為 2.7 MSPS。若要產生采樣點更多的波形，必須使用更快的更新速率。并行接口的 AD5445 提供 20 MSPS 的最大更新速率。

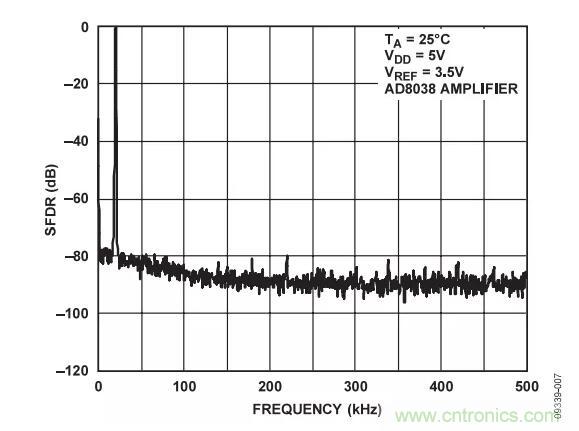

圖3. 寬帶 SFDR，fOUT = 20 kHz，時鐘 = 1 MHz
(來源：亞德諾半導體)
