開關電路中，每個 PIN 二極管都有附隨的 PIN 二極管驅動器或開關驅動器，用來提供受控正向偏置電流、反向偏置電壓以及控制信號（通常是一個數字邏輯命令）與一個或多個 PIN 二極管之間的激活接口。根據應用需要，可以采用分立設計或?qū)ｉT IC 實現這種驅動器功能。



另一方面，也可以使用隨處可得的運算放大器以及箝位放大器、差分放大器等特殊放大器作為備選方案，代替分立 PIN 二極管驅動電路和昂貴的 PIN 二極管驅動器 IC。此類運算放大器具有寬帶寬、高壓擺率和充裕的穩態電流，可驅動 PIN 二極管。本文討論三種不同的 PIN 驅動器電路，它們采用運算放大器或特殊放大器：AD8037、AD8137 和 ADA4858-3。這些電路設計用于單刀雙擲 (SPDT) PIN 二極管開關，但也可以對其進行修改，以適合其它電路配置。在詳細說明這些電路之前，本文將先討論 PIN 二極管的特性和使用。



PIN 二極管



PIN 二極管用作電流控制電阻，工作在 RF 和微波頻率，正向偏置（"導通"）時其電阻只有幾分之一歐姆，反向偏置（"截止"）時其電阻高達10 k?以上。與典型的PN 結二極管不同，PIN 二極管的 P 區與N區之間多了一層高阻性本征半導體材料（用 PIN 中的"I"表示），如圖 1 所示。



圖 1. PIN 二極管



當 PIN 二極管正向偏置時，來自 P 材料的空穴和來自 N 材料的電子注入I 區。電荷并不能立即完成重新合并；電荷重新合并所需的有限時間量稱為"載流子生命周期"。這導致I 區中存在凈存儲電荷，因而其電阻會降至某一個值，稱為二極管的有效導通電阻RS（圖 2a）。



當施加反向或零偏置電壓時，二極管呈現為一個大電阻 RP它與電容CT 并聯（圖2b）。通過改變二極管幾何結構，可以使 PIN 二極管具有不同的 RS 和 CT 組合，以滿足各種電路應用和頻率范圍的需要。



圖2. PIN 二極管等效電路：a) 導通，IBIAS >> 0. b) 截止, VBIAS ≤ 0.



驅動器提供的穩態偏置電流I_SS和反向電壓共同決定RS 和 CT的最終值。圖 3 和圖 4 顯示了典型PIN 二極管系列——M/A-COM MADP 042XX8-130601系列硅二極管的參數關系。二極管材料會影響其特性。例如，砷化鎵(GaAs) 二極管幾乎不需要反向偏置就能實現低CT值，如圖 9 所示。

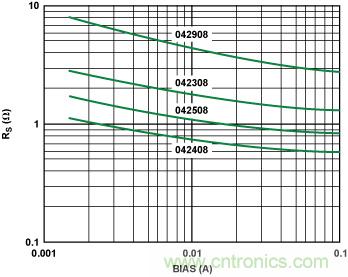

圖3. 硅二極管導通電阻與正向電流的關系

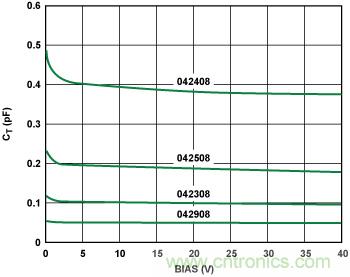

圖4. 硅二極管電容與反向電壓的關系



PIN 二極管中存儲的電荷可以利用公式1進行近似計算。



   (1)



其中：



Q_S = 存儲的電荷



τ = 二極管載流子生命周期



I_SS = 穩態電流



要導通或截止二極管，必須注入或移除所存儲的電荷。驅動器的工作就是以極快的速度注入或移除所存儲的電荷。如果開關時間小于二極管的載流子生命周期，則可以利用公式2 近似計算實現快速開關所需的峰值電流(IP).



   (2)



其中：



t = 所需的開關時間



I_SS = 驅動器所提供的穩態電流，用來設置PIN 二極管導通電阻RS



τ = 載流子生命周期



驅動器注入或移除電流（或"尖峰電流"）i 可以表示為公式3。



   (3)



其中：



C = 驅動器輸出電容（或"尖峰電容"）的值



v = 輸出電容上的電壓



dv/dt = 電容上的電壓的時間變化率



PIN二極管偏置接口



將開關驅動器控制電路與PIN 二極管相連，以便通過施加正向或反向偏置來開關二極管，是一項具有挑戰性的工作。偏置電路通常使用一個低通濾波器，它位于 RF 電路與開關驅動器之間。圖5 顯示了一個單刀雙擲(SPDT) RF 開關及其偏置電路。當設置妥當時，濾波器L1/C2 和L3/C4 允許將控制信號施加于PIN 二極管D1–D4，控制信號與RF 信號（從RF IN 切換至PORT 1 或PORT 2）的相互影響極少。這些元件允許頻率相對較低的控制信號通過PIN 二極管，但會阻止高頻信號逃離RF 信號路徑。不正常的RF 能量損耗意味著開關的插入損耗過高。電容C1、C3 和C5 阻止施加于二極管的直流偏置侵入RF 信號路徑中的電路。直流接地回路中的電感L2 允許直流和低頻開關驅動器信號輕松通過，但對于RF 和微波頻率則會呈現高阻抗，從而降低RF 信號損耗。

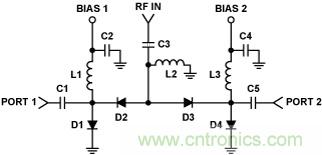

圖5. 典型單刀雙擲(SPDT) RF 開關電路



偏置電路、RF 電路和開關驅動器電路全都會發生交互影響彼此的性能，因此像所有設計一樣，權衡考慮各種因素十分重要。例如，較大的C2和C4 (>20 pF) 對RF 性能有利，但對驅動器則是麻煩，因?yàn)榇箅娙輹?dǎo)致上升沿和下降沿較慢?？焖匍_關對大多數應用都有利；因此，為了實現最佳驅動器性能，電容必須極小，但為了滿足RF 電路要求，電容又必須足夠大。



傳統PIN 二極管驅動器



PIN 二極管驅動器有各種形狀和尺寸。圖6 給出了一個可提供高開關速度的典型分立開關驅動器的原理圖。這種驅動器既可以采用"片線"（混合）結構來實現，也可以采用"表貼"(SMT) 器件來實現；前者非常昂貴，后者雖不昂貴，但需要的印刷電路板(PCB) 面積多于混合結構。

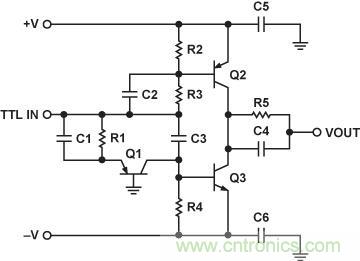

圖6. 分立開關驅動器電路



還有專用開關驅動器集成電路(IC)；這些 IC 十分緊湊，提供TTL 接口，并具有良好的性能，但靈活性有限，而且往往很昂貴。



還有一種開關驅動器架構應當考慮，即采用運算放大器。運算放大器開關驅動器的明顯優勢在于其自身的靈活性，可以輕松地對其進行配置，以適應不同的應用、電源電壓和條件，為設計人員提供豐富的設計選項。



運算放大器PIN 二極管驅動器



運算放大器電路是一種很有吸引力的PIN 二極管驅動備選方案。除靈活性外，這種電路常常還能以接近或超過1000 V/μs的躍遷速度工作。下面將介紹三種不同的RF PIN 二極管放大器驅動電路。所選放大器雖然在根本特征上各不相同，但都能執行類似的功能。這些放大器電路可以驅動硅或砷化鎵(GaAs) PIN 二極管，但各有各的特點。



AD8037 —箝位放大器



該電路能以最高10 MHz 的頻率工作，具有出色的開關性能，總傳播延遲為15 ns。通過改變增益或箝位電壓，可以調整輸出電壓和電流，以適應不同的應用。



箝位放大器AD80372原本設計用于驅動ADC，可提供箝位輸出以保護A D C 輸入不發生過驅。圖7 所示配置用一對AD8037（U2 和 U3）驅動 PIN 二極管。

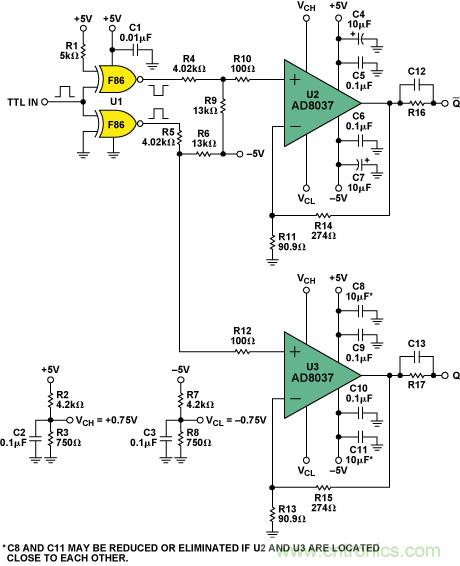

圖7. AD8037 PIN 二極管驅動器電路



本例中，U2 和U3 采用同相配置，增益為4。利用AD8037 的獨特輸入箝位特性，可以實現極其干凈和精確的箝位。它可以線性放大輸入信號，最高可達增益乘以正負箝位電壓（(V_CH 和 V_CL)。當增益為4 且箝位電壓為±0.75 V 時，如果輸入電壓小于±0.75 V，則輸出電壓等于輸入電壓的4 倍；如果輸入電壓大于±0.75 V，則輸出電壓箝位在最大值±3 V。這一箝位特性使得過驅恢復非常快（典型值小于2 ns）。箝位電壓(V_CH 和 V_CL) 由分壓器 R2、R3、R7 和 R8 確定。



數字接口由74F86 XOR 邏輯門(U1) 實現，它提供U2 和U3 所用的驅動信號，兩路互補輸出之間的傳播延遲偏斜極小。電阻網絡R4、R5、R6 和R9 將TTL輸出電平轉換為大約±1.2 V，然后通過R10 和 R12饋送給 U2 和 U3。



U2 和 U3 的±1.2-V 輸入提供 60% 過驅，以確保輸出會進入箝位狀態(4 ×0.75 V)。因此，硅PIN 二極管驅動器的輸出電平設為±3 V。電阻 R16 和 R17 限制穩態電流。電容 C12 和C13 設置 PIN 二極管的尖峰電流。



AD8137 —差分放大器



差分放大器（本例所用的AD8137）可以低成本提供出色的高速開關性能，并使設計人員能夠十分靈活地驅動各種類型的RF 負載。有各種各樣的差分放大器³ 可供使用，包括速度更快、性能更高的一些器件。



高速差分放大器 AD8137⁴ 通常用于驅動 ADC，但也可以用作低成本、低功耗 PIN 二極管驅動器。其典型開關時間為 7 ns 至 11 ns，其中包括驅動器和 RF 負載的傳播延遲。它提供互補輸出，功能多樣，可以替代昂貴的傳統驅動器。



圖 8 所示電路將單端TTL輸入（0 V 至 3.5 V）轉換為互補±3.5V 信號，同時可使傳播延遲最小。TTL 信號放大 4 倍，在 AD8137 輸出端產生所需的±3.5V 擺幅。TTL 信號的中點（或共模電壓）為 1.75 V；必須將同樣的電壓施加于R₂，作為參考電壓VREF，以免在放大器輸出端引入共模失調誤差。最好從一個低源阻抗驅動此點；任何串聯阻抗都會增加到R₁ 上，從而影響放大器增益。

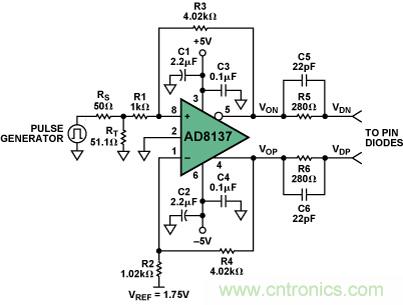

圖8. PIN 二極管驅動器原理圖



輸出電壓增益可由公式4 計算：



   (4)



為正確端接脈沖發生器的輸入阻抗，使之為50 ?，需要確定差分放大器電路的輸入阻抗。這可以利用公式 5 計算，得出R_T = 51.55 ?, 與之最接近的標準 1% 電阻值為 51.1 ?。對于對稱的輸出擺幅，兩個輸入網絡的阻抗必須相同。這意味著，反相輸入阻抗必須將信號源的Thévenin 阻抗和端接電阻納入增益設置電阻R₂。有關詳情，請參閱應用筆記 AN-10265.



   (5)



圖8 中， R₂ 約比R₁ 大20 ?，以補償源電阻R_S與端接電阻R_T的并聯組合所引入的額外電阻(25 ?)。將R₄ 設為1.02 k?（最接近1.025 k?的標準電阻值），以確保兩個電阻比相等，避免引入共模誤差。



輸出電平轉換很容易利用AD8137 的V_OCM引腳來實現，該引腳設置直流輸出共模電平。本例中， V_OCM 引腳接地，以提供關于地的對稱輸出擺幅。



電阻R₅ 和 R₆ 設置穩態 PIN 二極管電流，如公式 6 所示。



   (6)



電容C5 和 C6 設置尖峰電流，該電流有助于注入和移除PIN 二極管中存儲的電荷。可以根據特定二極管負載要求，調整這些電容的值，實現性能優化。尖峰電流可以由公式7 計算。



   (7)



ADA4858-3 —內置電荷泵的三通道運算放大器



許多應用只提供一個電源，這常常令電路設計人員感到為難，尤其是當需要在PIN 電路中提供低關斷電容時。這種情況下，硅或 GaAs PIN 二極管驅動電路可以使用片上集成電荷泵的運算放大器，而不需要外部負電源；其好處是可以顯著節省空間、功耗和預算。



高速電流反饋型三通道放大器ADA4858-36就是這樣一種器件，它具有出色的特性，片上集成電荷泵，輸出擺幅可以達到地電壓以下–3 V 至 –1.8 V（具體取決于電源電壓和負載）。該器件十分魯棒，可以真正為其它電路提供最高50 mA 的負電源電流。



ADA4858-3 為單電源系統中的互補PIN 二極管微波開關驅動問題提供了一種獨特的解決方案?；仡檲D 4，從中可以看出：即使很少量的反向偏置也有助于降低二極管電容 CT，具體取決于PIN 二極管的類型。此類驅動器對GaAs PIN 二極管很有利，因?yàn)檫@種二極管通常不需要很大的負偏置就能使關斷電容(CT)保持較小的值（圖 9）。

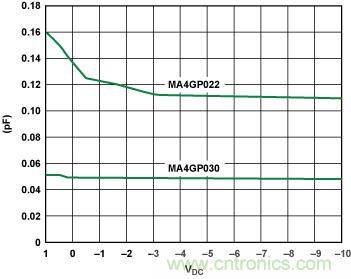

圖9. GaAs CT電容與電壓的關系



圖10 所示電路用ADA4858-3 作為 PIN 二極管驅動器?？梢栽谳斎攵嗽黾右粋€緩沖門，使該電路兼容 TTL 或其它邏輯。對此電路的要求是將 TTL 0V 至 3.5V 輸入信號擺幅轉換為互補 –1.5V至 +3.5V擺幅，用于驅動 PIN 二極管。



圖10. ADA4858-3 用作 PIN 二極管驅動器



R1、R2、R3 和 U1C 形成該電路的 –1.5V 基準電壓，內部負電壓CPO 由片內電荷泵產生。電容C3 和C4 是電荷泵工作所必需的。負基準電壓隨后通過分壓器（R5 和 R9）與V_TTL 輸入以無源方式合并。所產生的電壓(V_RD)出現在U1B 的同相輸入端。U1B 輸出電壓可以利用公式8 計算。



   (8)



其中：



   (9)



負基準電壓也被饋送至放大器U1A，在其中與 TTL 輸入合并，所得輸出電壓V2 可以利用公式10 計算。



   (10)



這些放大器采用電流反饋架構，因此必需注意反饋電阻的選擇，反饋電阻對于放大器的穩定性和頻率響應有著重要作用。對于本應用，反饋電阻設為 294 ?，這是數據手冊所推薦的值。輸出電壓V1 和V2 分別可以用公式8 和公式10 表示。輸出尖峰電流量可以利用公式3 和電容C5、C6 上的電壓確定。設置 PIN 二極管導通電阻的穩態電流由 R11 與 R12 上的電壓差確定，并取決于 PIN 二極管曲線和系統要求。



對于本應用，RF 開關負載為 MASW210B-1 硅 PIN 二極管單刀雙擲（SPDT）開關，用于微波下變頻器的前端（圖 11）。



圖 11. 下變頻器功能框圖



開關輸出波形和TTL輸入信號如圖12 所示。請注意，上升沿和下降沿非常陡峭。由于開關的開關時間要求相對較慢（約為50ns），因此本應用沒有使用尖峰電容C5和C6。設置穩態二極管電流的電阻 R11 和 R12 均為 330 ?。

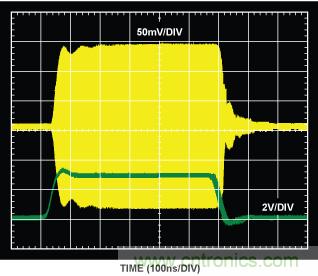

圖12. 顯示 RF 開關速度的波形

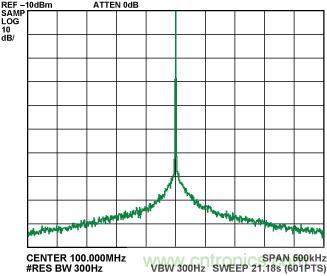

圖 13. 下變頻器的頻譜響應



圖13 顯示了下變頻器前端的頻譜響應；開關SW1 位于固定位置，以消除插入損耗。請注意，圖中不存在諧波或邊帶，充分表明沒有明顯的 100 kHz 開關偽像從 ADA4858-3 片內電荷泵散出，這是在此類應用中使用這些器件的重要考慮因素。



結論



如以上三例所示，運算放大器可以創造性地用作傳統放大器的替代方案，其性能與 PIN 二極管專用驅動 IC 相當。此外，運算放大器可以提供增益調整和輸入控制功能，而且當使用內置電荷泵的運算放大器時，無需負電源，這就提高了PIN 二極管的驅動器和其它電路的設計靈活性。運算放大器易于使用和配置，可以相對輕松地解決復雜問題。





參考電路



Hiller, Gerald. Design with PIN Diodes. M/A-COM Application Note AG312.



Understanding RF/Microwave Solid State Switches and Their Applications. Agilent Application Note.



致謝



開關速度和頻譜數據、RF 負載以及測試設備由美國新罕布什爾州哈德遜Sage Laboratories友情提供。首席技術官 Tony Cappello 為測試提供了便利，工程副總裁 David Duncan 提供了技術協助。
