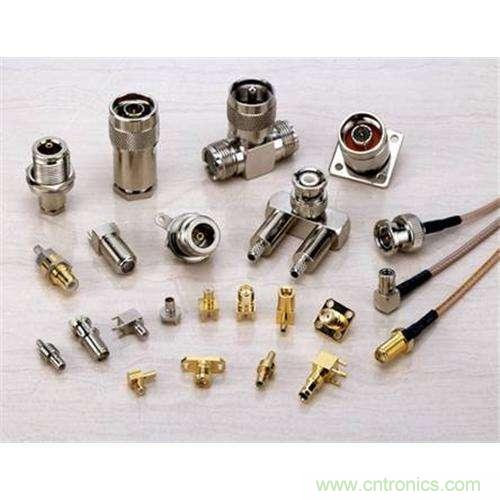

射頻連接器主要分為射頻同軸連接器、射頻三同軸連接器和雙芯對稱射頻連接器三大類。



1、射頻同軸：主要用來傳輸橫向電磁波(TEM波);



2、射頻三同軸：主要用于對屏蔽效率有更高要求的場合，傳輸橫向電磁波(TEM波)或傳輸脈沖波;



3、雙芯對稱：主要用來傳輸速率不太高的數字信號。

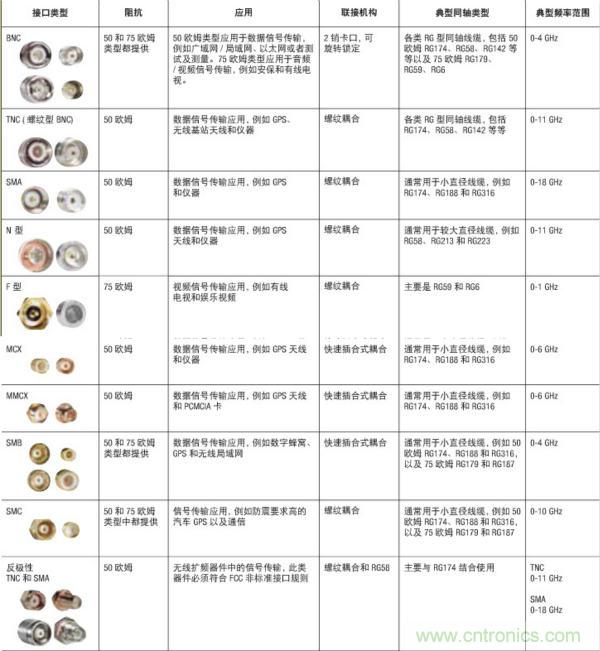

射頻同軸連接器種類劃分：



N型連接器



N型連接器（Type N connector），為螺紋連接，可旋轉鎖定。它是第一批能夠用于傳輸微波頻率信號的連接器之一，并于20世紀40年代由貝爾實驗室的Paul Neill發明，并以Neill的首字母命名。N型接頭支持的信號頻率范圍為0到11GHz，增強類型可以達到18GHz。特性阻抗有2種，50歐姆（廣泛用于移動通信、無線數據、尋呼系統等）與75歐姆（主要用于有線電視系統）。



BNC連接器



BNC連接器也是經常看到的射頻連接器之一，是一種小型的可以實現快速連接的卡口式連接器，BNC的全稱是Bayonet Nut Connector（卡扣配合型連接器，這個名稱形象地描述了這種接頭外形），最初BNC的含義（Bayonet Neill–Concelman）其實是來自于2位發明者，Paul Neill與Carl Concelman的姓的首字母，Paul Neill同時也是N型連接器的發明者。BNC連接器廣泛用于無線通信系統、電視、測試設備、其他射頻電子設備中，早期的計算機網絡也曾使用BNC連接器。BNC接頭支持的信號頻率范圍為0到4GHz。特性阻抗有2種：50歐姆與75歐姆。



SMA連接器



SMA連接器是一種應用廣泛的小型螺紋連接的同軸連接器，它具有頻帶寬、性能優、高可靠、壽命長的特點。SMA連接器適用于微波設備和數字通信系統的射頻回路中連接射頻電纜或微帶線，在無線設備上常用于單板上的GPS時鐘接口及基站射頻模塊的測試口。SMA的全稱是SubMiniature version A，于20世紀60年代被發明。SMA接頭支持的信號頻率范圍從直流到18GHz，部分類型可以最高支持到26.5GHz。特性阻抗是50歐姆。



SMB連接器



SMB的全稱是SubMiniature version B，是一種小型的推入鎖緊式射頻同軸連接器，具有體積小、重量輕、使用方便、電性能優良等特點，適用于無線電設備和電子儀器的高頻回路中連接同軸電纜用。在無線設備上常用于基站側E1傳輸電纜連接基站DDF小傳輸盒使用。SMB連接器發明于20世紀60年代，尺寸比SMA連接器更小。特性阻抗有2種：50歐姆與75歐姆。在直流到4GHz頻率范圍內擁有優秀的電氣特性。SSMB是迷你版本的SMB連接器，可以支持到12.4GHz。



SMC連接器



SMC的全稱是SubMiniature version C，也是1960年代發明的射頻同軸連接器。它采用#10-32 UNF螺紋接口，在直流到10GHz范圍內可以提供優秀的電氣性能。SMC公頭有外部螺紋，SMC母頭上有配套螺母。特性阻抗有2種：50歐姆與75歐姆，它為小型同軸線纜及對于尺寸非常在意的印刷電路板提供了互聯方式。





F型連接器



F型接頭是大家日常生活中都會見到的射頻連接器，廣泛適用于有線電視、衛星電視、有線電視調制解調器與電視機的連接等領域。它可以用有阻抗匹配要求的場合，也可以用于非匹配的地方，其特點是螺紋連接、插合方便。性能穩定。F型接頭是由Eric Winston于1950年代早期發明的，在1970年代的美國已經成為尋常可見的VHF電視天線的連接接頭。F型接頭的價格非常低廉，特性阻抗是75歐姆，最高頻率一般可以支持到1GHz或2.4GHz。



RCA連接器



RCA是Radio Corporation of American的縮寫，因?yàn)镽CA接頭由這家公司在1940年代發明的。RCA俗稱蓮花插座，又叫AV端子、AV接口，幾乎所有的電視機、影碟機類產品都有這個接口。它并不是專門為哪一種接口設計，既可以用在音頻，又可以用在普通的視頻信號。典型承載信號范圍在0-100MHz。



7/16 DIN連接器



DIN型（也叫7/16或L29）系列同軸連接器是一種較大型50歐姆阻抗的螺紋連接器，具有堅固穩定、低損耗、工作電壓高等特點，且大部分具有防水結構，可用于戶外作為中、高能量傳輸?shù)倪B接器，廣泛用于微波傳輸和移動通信系統中。常用于基站天饋線接頭，天線接頭等。DIN是德國標準化學會的縮寫，是其制定的一系列的連接器標準。DIN接頭和N型接頭非常相似，DIN頭直徑大，約是N頭直徑的2倍。



TNC連接器



TNC是Threaded Neill–Concelman的縮寫，是不是看到Neill–Concelman有些眼熟，對了，TNC的NC與BNC的NC是一樣的，也就是說擁有相同的發明人。TNC連接器是BNC連接器的一個變種，采用了螺紋連接方式。特性阻抗是50歐姆，最佳工作頻率范圍是0-11GHz。在微波頻段，TNC接頭比BNC接頭性能更好。它具有抗振性強、可靠性高、機械和電氣性能優良等特點，廣泛地應用于無線電設備和電子儀器中連接射頻同軸電纜。



UHF連接器



這種接頭擁有相當長的歷史，在二戰之前的時期該種接頭便已經開始應用。其另一個名字“UHF連接器”來源于當時對UHF的定義（高于30MHz的頻率即為UHF頻率范圍）。而現在對這種連接器的測試表明其特性主要適合100MHz左右及以下的頻率使用。也就是現在通常所指的VHF頻段。



這種連接器的最顯著特點是插頭中間的一根較粗的中心導體（約4mm粗）。而連接和固定則采用接頭上的內螺紋與插座上的外螺紋相互咬合的方式。這種插頭并沒有防水能力，所以在室外架設時應特別小心對雨水等自然條件的影響。



MCX連接器



MCX連接器發明于1980年代，它于SMB連接器擁有相同的內部觸點及絕緣子尺寸，但比SMB的體積要小30%。MCX的全稱是Mirco Coaxial。相關標準在歐洲CECC 22220規定。由于MCX連接器采用的是推入式連接方式，這就使得連接器的連接與分離非常迅速，縮短了連接器的安裝時間。MCX連接器在頻率達到6GHz時仍然具有良好的電性能，還可以適配包括半剛電纜和軟電纜等多種電纜，連接可靠，壽命長。



射頻連接器型號尺寸



一般來說，通用射頻連接器的主稱代號采用國內、外通用的主稱代號。特殊產品的主稱代號則由詳細規范做出具體規定，以及如何規范的使用符號。



通用射頻連接器的型號由主稱代號和結構形式代號兩部分組成，中間用短橫線“-”隔開。其它需說明的情況可在詳細軌范中作出規定，并用短橫線與結構形式代號隔開。



17種外形代號介紹



N型：外導體內徑為7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺紋式射頻同軸連接器。(IEC169-16)



BNC型：外導體內徑為6.5mm(0.256英寸)、特性阻抗50Ω的卡口鎖定式射頻同軸連接器。(IEC169-8)



TNC型：外導體內徑為6.5mm(0.256英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。(IEC169-17)



SMA型：外導體內徑為4.13mm(0.163英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。(IEC169-15)



SMB型：外導體內徑為3mm(0.12英寸)、特性阻抗50Ω的推入鎖定式射頻同軸連接器。(IEC169-10)



SMC型：外導體內徑為3mm(0.12英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。(IEC169-9)



SSMA型：外導體內徑為2.79mm(0.11英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。(IEC169-18)



SSMB型：外導體內徑為2.08mm(0.082英寸)、特性阻抗50Ω的推入鎖定式射頻同軸連接器。(IEC169-19)



SSMC型：外導體內徑為2.08mm(0.082英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。(IEC169-20)



SC型（SC-A和SC-B型）：外導體內徑為9.5mm(0.374英寸)、特性阻抗50Ω的螺紋式(兩種型號有不同類型連接螺紋)射頻同軸連接器。(IEC169-21)



APC7型：外導體內徑為7mm(0.276英寸)、特性阻抗50Ω的精密中型射頻同軸連接器。(IEC457-2)



APC3.5型：外導體內徑為3.5mm(0.138英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。(IEC169-23)



K型：外導體內徑為2.92mm(0.115英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。



OS-50型：外導體內徑為2.4mm(0.095英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。



F型：特性阻抗75Ω的電纜分配系統中使用的螺紋式射頻同軸連接器。(IEC169-24)



E型：特性阻抗75Ω的電纜分配系統中使用的螺紋式射頻同軸連接器。(IEC169-27)



L型：公制螺紋式射頻同軸連接器，螺紋連接尺寸在“L”后用阿拉伯?dāng)?shù)字表示。



射頻連接器的型號組成示例：



（1）SMA-JW5、TNC-JW5



表示SMA型及TNC型彎式非密封射頻插頭，插頭內導體為插針接觸件，配用SYV-50-3電纜。



（2）N-50KFD、SMA-KFD



表示法蘭安裝，阻抗為50Ω的N和SMA微帶射頻插座，內導體為插孔接觸件。



（3）SMA-KE、75KHD



表示直接焊接在線路板上的阻抗為50Ω的SMA微帶插孔連接哭器及阻抗為75Ω的SMB插孔連接器。



（4）轉接器和阻抗轉換器的型號組成方法，以插頭或插座型號為基礎派生，一般采用下列形式：



①轉接器的型號，其類型代號部分用連接器主稱代號（系列內轉接器）及分?jǐn)?shù)形式（系列間轉接受能力器）表示。



如：N-75JK：表示一端為插針接觸件，另一端為插孔接觸件，阻抗為75Ω的N型系列內轉接器。



如：N/BNC-50JK：表示一端為N型插針接觸件，另一端為BNC型插孔接觸件，阻抗為50Ω的系列間轉接器。



②阻抗轉換器的型號，其型號或結構形式代號用分?jǐn)?shù)形式表示：



如：N-50J/75K：表示一端為50Ω插頭，另一端75Ω插座，兩端均為“N”型的阻抗轉換器。





注：



DIN7-16可以兼容L29連接器。



3.5mm和2.92mm可以和SMA無損傷連接



3.5mm和2.92mm是以外導體內徑為單位的。



英制的N和公制的L16不能混用



英制的BNC和公制的Q9也不能混用。

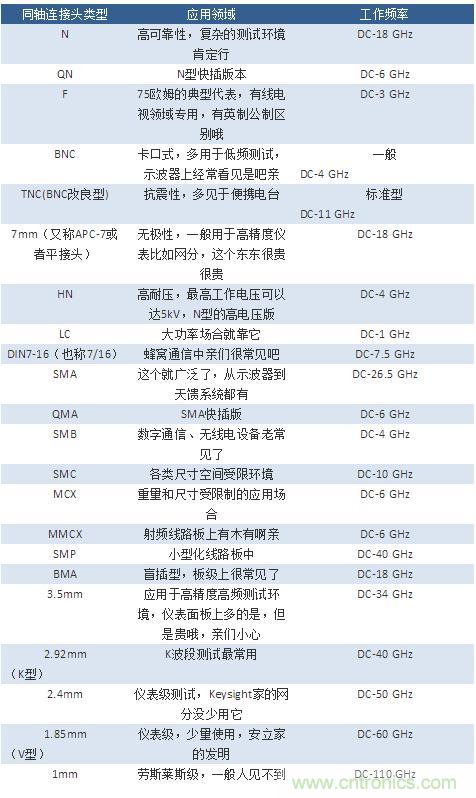

射頻同軸連接器規格尺寸





（1）SMA連接器：射頻同軸連接器是最常用的射頻/微波連接器之一。SMA連接器采用聚四氟乙烯介質填充，體積小，日常適用的頻率范圍是DC～18GHz（也見過到40G的SMA連接器），與3.5mm、2.92mm連接器機械兼容。



（2）3.5mm連接器：3.5mm連接器是外導體內徑為3.5mm，特性阻抗為50Ω，連接機構為1/4-36UNS-2英制螺紋的連接器，工作頻率可達33GHz，采用空氣介質。3.5mm連接器的外導體較SMA連接器厚，機械強度好于SMA連接器。電氣性能優于SMA連接器，而且機械耐久性、可重復性均高于SMA連接器。



（3）2.92mm連接器：2.92mm連接器外導體內徑為2.92mm、特性阻抗為50Ω，內導體直徑為1.27mm、連接機構為1/4-36UNS-2英制螺紋的射頻同軸連接器，工作頻率范圍DC～46GHz。



（4）2.4mm連接器：外導體內徑為2.4mm，特性阻抗為50Ω，采用空氣介質，工作頻率可達50GHz。



射頻連接器市場發展方向



1.小尺寸。SSMA型、SSMC型、MMCX型連接器和1.92am、1.85 mm、1mm系列連接器的相繼出現，滿足了整機特別是空間電子系統發展的要求。



2.高頻率，寬傳輸帶寬。2.92mm系列連接器的工作頻率上限可達46GHz；2.4 mm系列連接器的工作頻率上限可達50Gnz；1.85 Bin系列連接器的工作頻率上限可達65GHz；某些發達國家研制的1 mm系列連接器已把同軸系統的工作頻率上限拓展到110GHz，滿足了武器裝備向更高頻率發展的要求。



3.多功能：除起橋梁作用外，兼有處理信號的功能，如濾波、調相位、混頻、衰減、檢波、限幅等。



4.低駐波和損耗：滿足武器系統和精密測量的需要。



5.大容量和功率：大容量、大功率主要適應信息高速公路的發展需要。



6.表面貼裝：主要適應SMT技術（表面貼裝技術）的發展需要，并有利于簡化多層印制板的布線結構設計。



以上就是關于射頻連接器分類、規格尺寸、型號、發展方向的知識介紹，為適應整機設備小型化、模塊化、高頻化、高精度、高可靠的發展，射頻連接器新產品不斷被研制出來，使射頻連接器不斷向小型化、高可靠、高頻率、高功率、低電壓駐波比的方向發展。
