【導讀】即使是最自信的設計人員，對于射頻電路也往往望而卻步，因為它會帶來巨大的設計挑戰，并且需要專業的設計和分析工具。這里將為您介紹六條技巧，來幫助您簡化任何射頻PCB 設計任務和減輕工作壓力！
1、保持完好、精確的射頻形狀
類似前面描述的一些嚴重錯誤可能導致電路性能低下，甚至無法工作。為了盡量減少錯誤、簡化射頻設計任務以及提高生產率，PCB 設計工具可以針對復雜的銅皮形狀提供導入控制。例如，您可以通過控制DXF 文件中的層，并將其重新映射至CAD 電氣系統層，來創建可用的銅皮形狀（圖1）。
圖1：設計工具如果允許用戶控制DXF 導入過程，將有助于減少人為錯誤和誤差，例如在由于復雜性過高而導致導入的文件無法轉換為銅皮形狀時
2、保留尖拐角
設計用于射頻和微波的銅皮形狀時，一個很重要的方面是能夠創建帶尖拐角的Gerber 文件。優秀的PCB設計工具可以簡化這一過程。例如，使用50 毫米線條繪制形狀與使用50 毫米圓形光圈繪圖相比，往往令設計具有較小的半徑。設計工具在創建Gerber 文件時，可通過正確地自動轉換線條寬度來獲得尖拐角（圖2）。

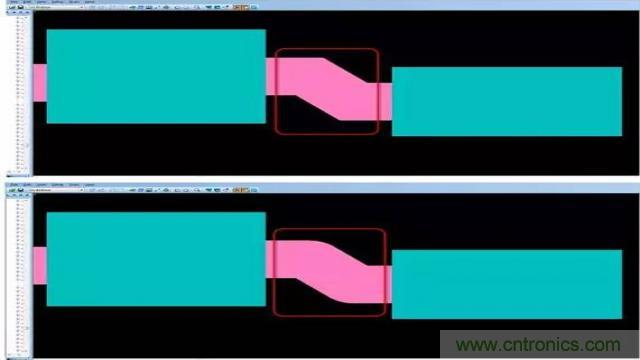

圖2：有效的PCB 設計工具會自動考慮用于繪制形狀的線型，以計算準確的線條寬度，幫助您輕松創建尖拐角。
3、自動生成倒角
射頻和微波電路中經常用到倒角，以減小饋線與電容器之間的分段不連續性電抗，從而改善MMIC 的頻率性能。90º 拐角與倒角之間的距離至關重要。因此，設計人員需要采用自動方法來基于設計指定需要生成的倒角比率。PCB 設計工具如果能夠基于設計規則自動強制實施需要生成的倒角比率，設計人員和工程師將會從中受益，在節省時間的同時提高設計質量（圖3）。

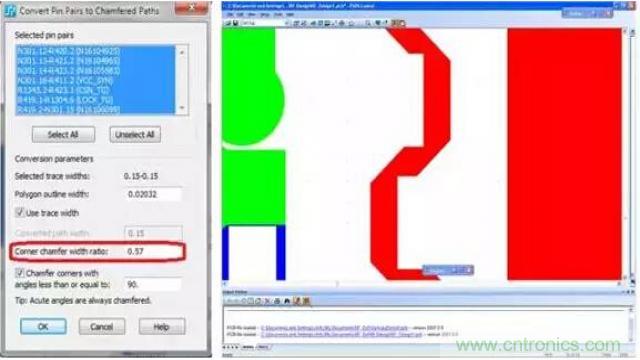

圖3：設置倒角規則的功能可以簡化設計過程和節省時間。
4、使用自動化方法有助于布置共面波導和通道波導
共面波導和通道波導在射頻和微波設計中也很常見。采取手動方式創建時，此項任務可能非常耗時，而且容易出錯。設計人員需要控制走線與過孔之間的特定距離，以及一個過孔與另一個過孔之間的距離，從而確保電路具有符合設計要求的性能。設計工具在這方面也能提供幫助，即通過提供過孔使用控制和自動使用過孔來降低復雜性和提高質量（圖4）。

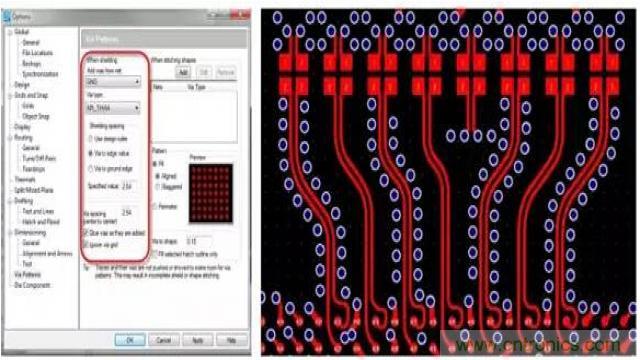

圖4：PCB 設計工具如果能夠控制共面波導和波導過孔的創建，將有助于顯著減少設計錯誤和縮短設計時間。
5、使用自動縫合孔
射頻設計的另一個重要方面是確保正確地屏蔽帶過孔的區域。盡管此任務可由設計人員手動進行，但這個過程極其耗時。如果PCB 設計工具能夠自動完成此過程，將可以縮短設計周期時間并確保符合您的所有設計規則。利用此類工具，設計人員可以指定過孔模式生成規則，而將剩余的工作全部交由PCB 設計工具完成。
6、使用設計規則確保“設計即正確”
支持射頻設計的PCB 設計工具通常允許設置多項設計規則：用于不同銅皮區域的過孔類型；過孔自身需要連接到的網絡類型；從銅皮區域邊緣到過孔需要保持的距離；一個過孔到下一個過孔的距離；過孔模式類型；以及能否僅僅通過向銅皮區域的外緣添加過孔來生成法拉第籠（圖5）。

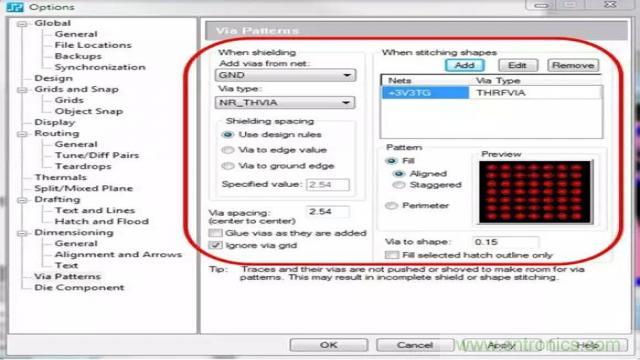

圖5：利用支持射頻設計的PCB 設計工具，您可以設置用于生成過孔模式的設計規則，并自動在您的設計中強制實施這些規則，從而節省您的時間和確保符合您的所有設計規則。
