經常被問到的問題就是xxxMHz的信號需要做多少的等長呀?小陳是真的不知道啊,來來來,聽小陳講一個故事•••

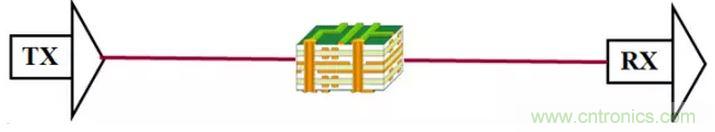

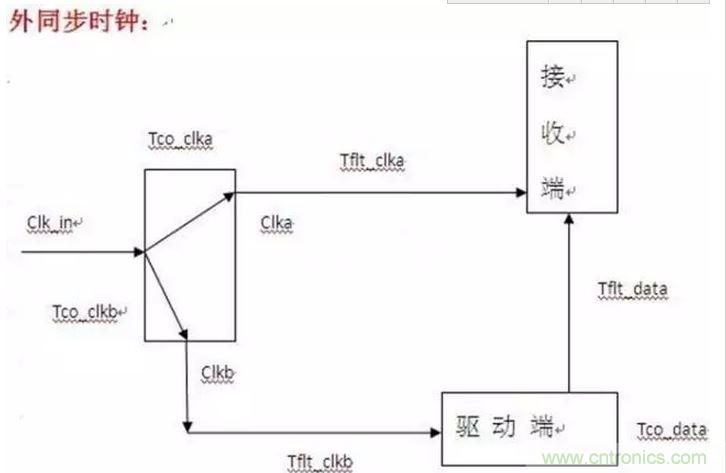

小李與小民是大學舍友(時鐘芯片),大學的第一個學期他們各自新交了一個女朋友小麗(發送芯片,如CPU)與小敏(接收芯片,如sdram),小麗和小敏住在城市的兩個不同地方。寒假他們相約一起出去玩,小李與小民先洗漱(Tco_clk)了一下準備出門接各自的女朋友,但是女生比較任性,要等各自男朋友到了她們倆才開始梳妝打扮(Tco_data)再出門。由于小麗離他們的學校近一點,所以他們決定小李接到小麗后帶到小敏住的地方集合。但是小李不能帶小麗到的太早,太早的話小麗等太久會生氣(setup time)。小李也不能帶小麗到的太晚,太晚的話小敏會生氣(hold time)。而且旅游大巴是固定時間發車的,去晚了就只能等下一趟了(一個時鐘周期)。為了這一趟旅行小李和小民也是絞盡腦汁啊,他們不敢去催小麗與小敏梳妝打扮快點,最后只能改變各自到達女朋友那邊時間了。那改變(做等長)多少呢?是一個人走路一個人騎自行車,還是一個人走路一個人打車?這個跟大巴的發車周期有關,但更與兩位美女各自梳妝打扮的時間有關,沒有辦法只根據發車周期來判斷。在這個學期,他們之間是一個外同步公共時鐘系統。

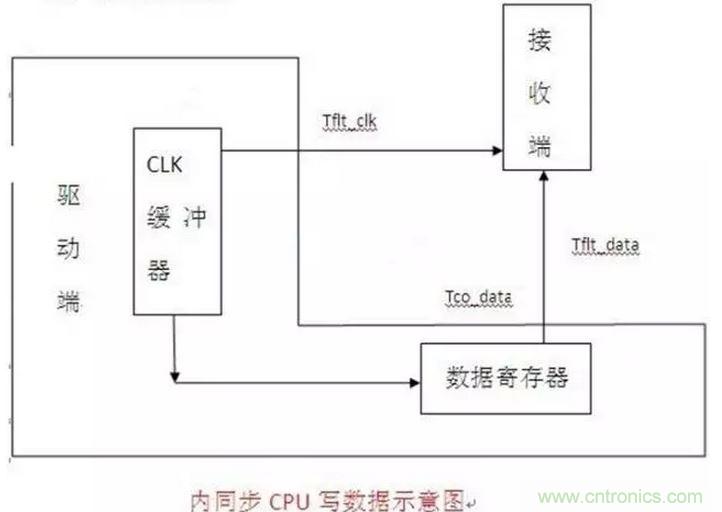

大學的第二個學期,小李比較厲害,先將小麗騙得同居了,就在學校宿舍附近租了一個小房間。而小民還是在宿舍跟小敏隔城相望。小敏心懷歉意,于是跟小民保證自己打扮的時間一定在小麗所能容忍的時間內。暑假的時候,他們再約著一起出去玩,這時候他們計算時間就沒有那么麻煩了,三個人一起去接小敏(時鐘驅動與驅動端同時發向接收端),在路上單身狗走得快點,情侶稍微走的慢點無所謂。這個學期,他們之間是一個內同步公共時鐘系統。
到了大學的第三個學期,耿直的小民還是沒有忽悠成功,但是小敏又做出了讓步,這一次,她不需要小民到她樓底下她才開始梳妝打扮了,小民也摸清楚了小敏打扮花的時間。所以只要給她一個電話,每次提前那么一點出門就可以了。在這個學期他們之間是一個源同步時鐘系統。
大學的第四個學期,終于小敏也倒在了小民的攻勢之下,兩隊小情侶租了當鄰居了。又到了假期,他們這時不用考慮誰又生氣了,反正弄好了一起出門(時鐘與數據都在一起),只需要考慮旅行途中是否順利就可以了。這時候,他們成功的由并行信號變成了高速串行信號。
