無電源收音機的結構十分簡單，它不需要電源就能接收到三四個電臺的廣播。把它的電路做成大的示教板，教師用來講授電磁波的接收 , 既直觀又生動；若作為學生課外活動中的實驗與制作，可以激發學生對無線電科學的學習興趣，培養學生實際運用電子技術的技能。





本收音機電路如圖 1 所示，主要由調諧電路和檢波電路組成，其中 L1 、 C1 及天線組成調諧電路；二極管 VD 起檢波作用， C2 起濾波作用，通過耳機放音。



調節可變電容器 C1 的電容量，改變調諧電路的頻率，使它跟我們要接收的電臺發出的電磁波的頻率相同。由于電諧振現象，只有此頻率的電磁波才在調諧電路里激起較強的感生電流，這樣，就選出了需要的電臺。



由于調諧電路接收到的感生電流，是經過調制的高頻振蕩電流，還不能使耳機的振動片振動發聲。 L1 和 L2 繞在同一磁捧上，由于互感作用，在 L2 上產生了高頻交變電壓。二極管 VD 有單向?qū)щ娦?，通過它的是單向脈動電流，這個單向脈動電流中既含有高頻成分，又含有音頻成分。又因為電容器有“通高頻、阻低頻”的作用，高頻成分基本上從電容器 C2 通過，音頻電流則通過耳機，使耳機的振動片隨著信號而振動發聲。





天線磁棒可選用直徑 l0mm 、長度 80mm 的圓柱型錳鋅鐵氧體磁棒；線圈用 7 股 0.07mm 的多股漆包線繞制， L1 繞 80 圈 ,L2 和 L1 同方向繞 8 圈（也可直接選用廢舊收音機上的磁棒和線圈）。調諧電容器 C1 選用聚苯乙烯薄膜單聯可變電容器，最大電容量為 270pF 。二極管 VD 用 2AP 系列點接觸型鍺二極管。 C2 選用圓片型瓷介電容器，電容量為 0.0lμF 。耳機必須選用 800Ω 的高阻抗耳機。

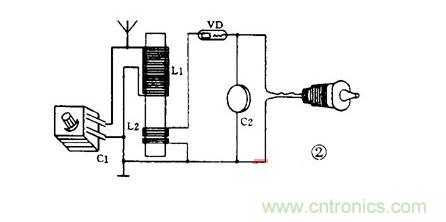

選用 一塊 6mm×10mm （根據需要可放大 10 倍）的長方形三合板，用圓珠筆在上面按照圖 2 畫上電路圖。首先將磁棒和線圈固定，再將可變電容器 C1 固定；然后按電路圖連接電路，把全部元件焊接好，檢查接線無誤后，用萬能膠將導線按電路粘在三合板上。



使用本機收聽廣播時，首先要將地線接地（在樓上時可將地線接到暖氣管或下水管上），然后旋動可變電容器 C1 ，使其可依次選收到中央臺及本省、本市電臺的廣播。如果接收效果不佳，可作如下調試。



l ．把天線接長。如果有條件可在室外架設天線。



2 ．檢查地線。最好是用銅線作地線，且將其直接埋入大地。



3 ．選取靈敏度高的二極管，若用兩個相同的二極管并聯使用，會明顯提高收聽效果。
