【導讀】串口WiFi模塊控制智能家電的方案有很多，這里小編就來為大家分析下Wifi模塊智能控制是如何實現的，同時從局域網控制和廣域網控制來分別為大家介紹不同的WiFi模塊控制智能家電的共7種方案，讓大家選擇。
今天我們就來分析下Wifi模塊智能控制是如何實現的，我們可以從控制的距離來分可以分為，局域網控制和廣域網控制。
先介紹局域網控制
第一種方法：wifi模塊工作在AP模式，智能終端（手機、平板）直接接入wifi模塊提供的網絡，在同一個熱點網絡實現無線控制。（如圖一左邊）
但是由于wifi模塊工作AP模式也就是熱點模式下，它接入的智能設備端有限，我司的wifi模塊提供6個其他智能控制端（如手機平板）。（如圖一右邊）

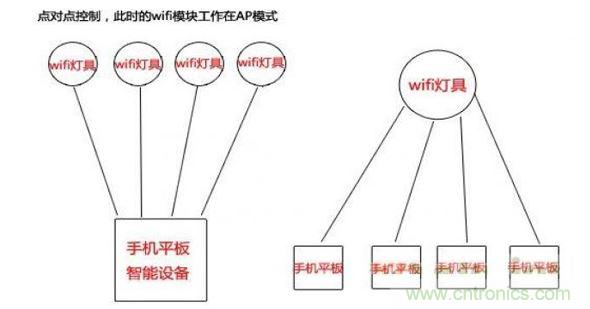

局域網點對點控制（圖一）
第二種方法：wifi模塊工作sta模式，智能終端和wifi模塊工作由無線路由器提供的無線網絡環境中，數據信號經過無線路由器轉發，從而實現局域網無線控制。（如圖二）

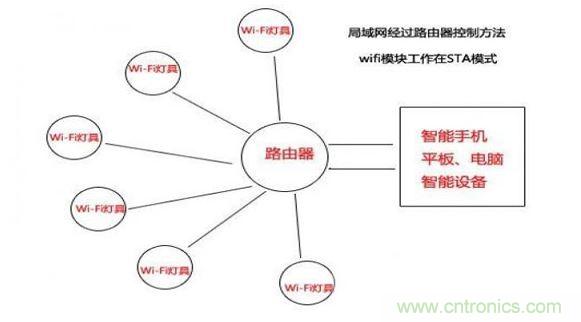

局域網過路由器點對點控制（圖二）
第三種方法：利用我們的wifi的STA模式作為中控器，wifi中控器和其他設備終端的無線通訊可以采用433技術、315技術、2.4G技術，形成一個以wifi中控器的局域網。（如圖三）

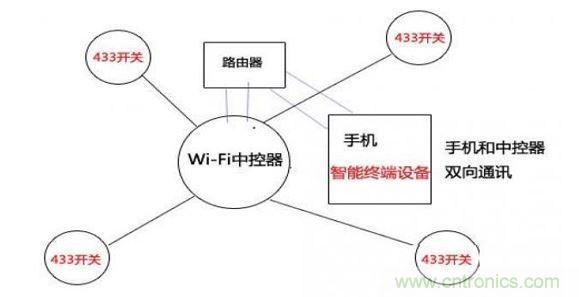

433和wifi技術局域網控制（圖三）
[page]
提示：433無線技術是無線單向技術，優點，傳輸距離比較遠；Wifi中控器與433開關之間采用433技術通訊。此時的wifi模塊處于STA模式。

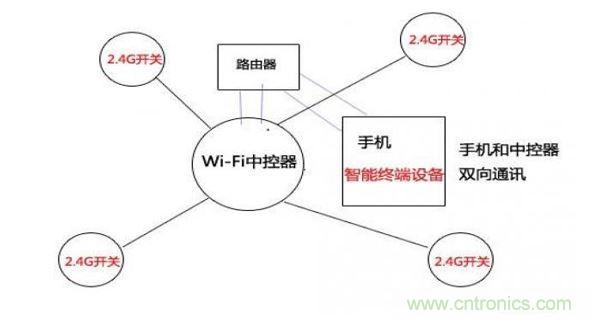

2.4G與wifi局域網控制方式（圖四）
提示：2.4G技術是雙線無線技術，但是傳輸距離相對較短；Wifi中控器與2.4G開關之間采用2.4G技術通訊，此時的wifi模塊處于STA模式。
下面介紹廣域網控制
方法一：?jiǎn)渭僿ifi技術，利用無線路由器作為中控中心。此時的wifi模塊工作在STA模式下。wifi模塊的MAC地址綁定在服務中， wifi模塊的數據經過路由器發出。與手機的2G、3G、4G或者其他wifi網絡形成一個網絡，從而達到控制。（如圖五）

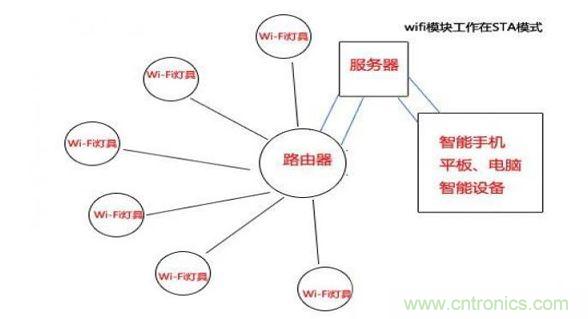

廣域網wifi遠程控制（圖五）路由器作為中控制，wifi模共組STA模式下，形成廣域網控制。
[page]
方法二：wifi技術與其他技術結合，如wifi與2.4G或者wifi與433技術等等。此時的wifi模塊工作在STA模式下，手機的2G、3G、4G或者其他wifi網絡形成一個網絡，從而達到控制。（圖六——為wifi與433技術結合）

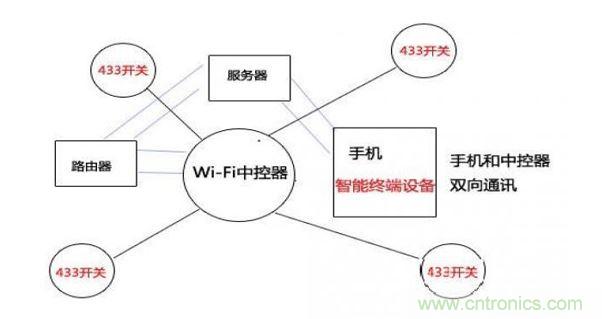

433技術和wifi模塊技術廣域網控制技術（圖六）
wifi模塊作為中控器與433無線技術結合，形成廣域網控制示意圖（如圖七）
2.4G與wifi模塊技術遠程控制示意圖（圖七）
wifi模塊作為中控器與2.4G無線技術結合，形成廣域網控制示意圖；廣域網控制就是這樣實現的。
