工作頻率在88~108MHZ范圍內,用收音機即可接收。(完成后,在調制頻率時,大家需有耐心) 此實例中三極管采用的是NPN 9018型。經試驗證明,電路工作較為穩定,無明顯跑頻現象,用手機放在駐極體話筒旁播放歌曲,過好一段時間頻率仍未偏移。關上房間門,拿著收音機經過幾道隔墻仍可接收,并沒有多大衰減。靈敏度較好。當然不能和專業的去比較,業余玩玩還是可以的。
前段時間轉了一個高精度無線話筒的帖子,特意抽出時間來制作,供大家學習,參考。

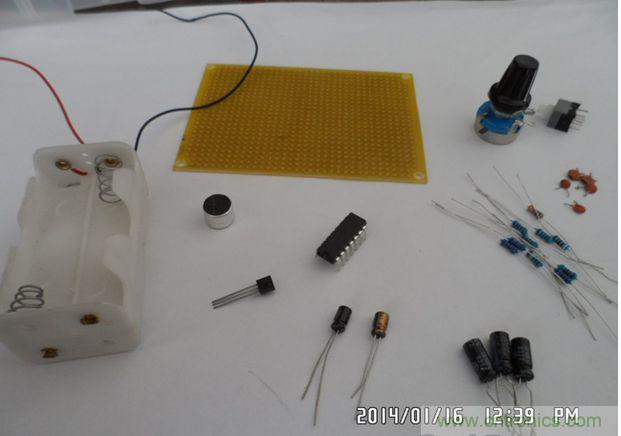

所需原件:

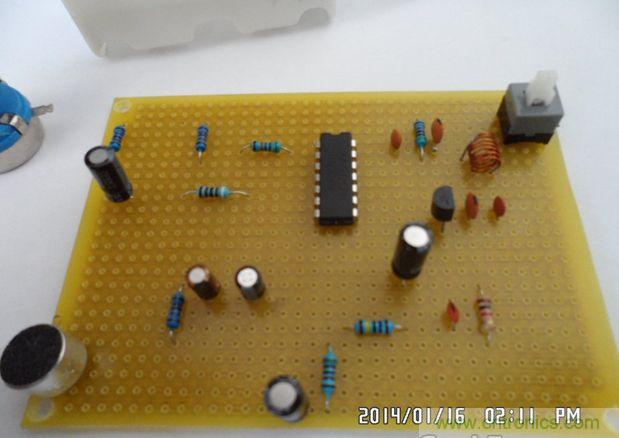

將元器件排下位置(正面):
[page]

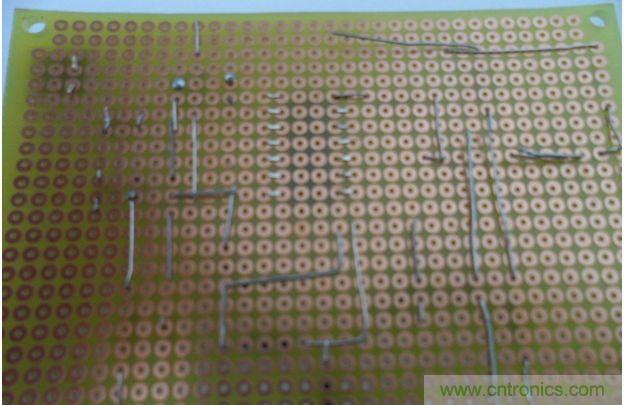

反面:

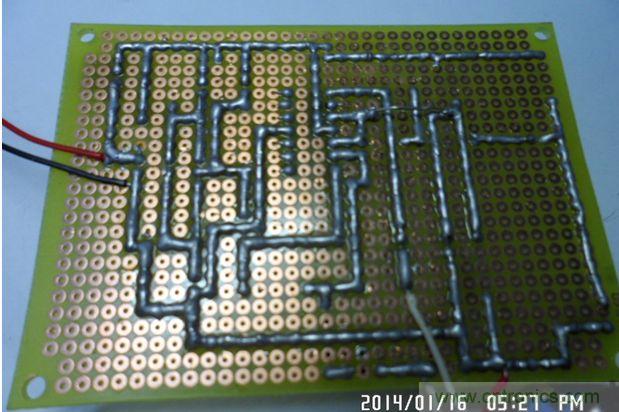

焊接好的樣子(焊工很渣,見笑了)
[page]

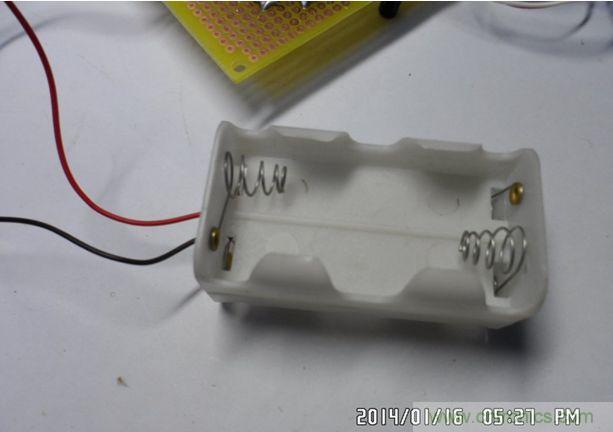

4節5號電池供電

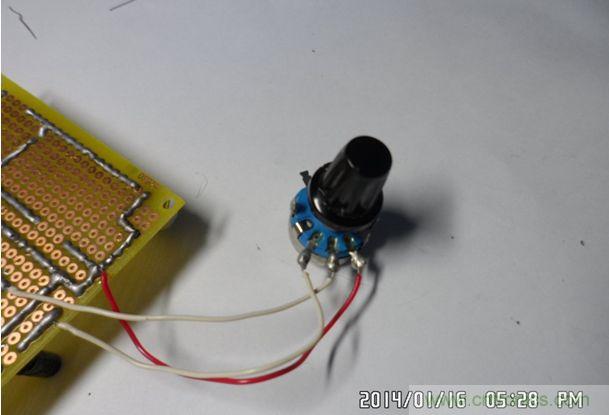

電位器沒有焊接在板子上,調整電位器使(7)腳輸出信號強度適中(具體詳見電路圖)
[page]

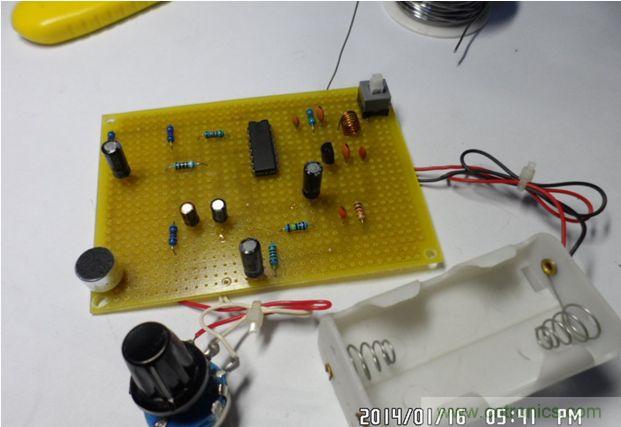

整體:
工作頻率在88~108MHZ范圍內,用收音機即可接收。(完成后,在調制頻率時,大家需有耐心) 此實例中三極管采用的是NPN 9018型。經試驗證明,電路工作較為穩定,無明顯跑頻現象,用手機放在駐極體話筒旁播放歌曲,過好一段時間頻率仍未偏移。關上房間門,拿著收音機經過幾道隔墻仍可接收,并沒有多大衰減。靈敏度較好。當然不能和專業的去比較,業余玩玩還是可以的。

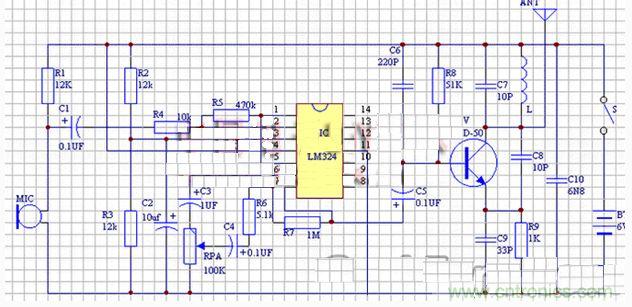

下面是電路圖:
