減小封裝尺寸近3倍的革命性的射頻收發雙工器

發布時間:2012-12-14 責任編輯:sherryyu

【導讀】TriQuint推出革命性的新射頻收發雙工器,減小封裝尺寸近3倍,并幫助加快設計速度。同時TriQuint推出快速交付方案使制造商可在生產周期內改換濾波器,從而消除了“一刀切尺寸”妥協的需要,同時加快產品上市時間。


技術創新的射頻解決方案領導廠商TriQuint半導體公司,推出其首批四款高性能聲表面波 (SAW) GPS 收發雙工器 (Diplexers)模塊-890084、890085、890086、及890087,體積比陶瓷收發雙工器小近三倍。該新系列產品可使用任何TriQuint CSP5封裝式射頻濾波器,首批四款產品面向商業通信系統的低損耗/高衰減的GPS需求。

與標準的產品周期比較,新的5x5x2 mm聲表面波收發雙工器產品系列具有新的設計和和制造靈活性,使客戶能夠定制自己需要的交付時間,獲得高性能收發雙工器解決方案。這一快速交付方案使制造商可在生產周期內改換濾波器,從而消除了“一刀切尺寸”妥協的需要,同時加快產品上市時間。

1

圖題:四款高性能聲表面波 (SAW) GPS 收發雙工器

收發雙工器使來自一個單一的輸入的信號被拆分成不同頻率的兩個通路。它們常用于接收器和發射器。收發雙工器依賴核心元件濾波器來提供搶手的性能,如利用兩個信號路徑間的高級別的衰減來抗干擾。低信號損耗對最大限度地提高性能也很重要。

TriQuint的首批四個收發雙工器在兩個GPS頻帶提供輸出,并這兩個頻帶間具有顯著的抑制。這一高抑制與低插入損耗和帶寬是通過使用TriQuint成熟的聲表面波技術而實現的。與用于通信的其他濾波器產品比較,這一系列產品提供了出色性能,還具有顯著的尺寸和重量的優點。由于任何TriQuint CSP5封裝式器件均可用于該公司的收發雙工器模塊,所以客戶可從首批的四款產品中選擇不同的濾波器。按照特定的應用來定制性能但沒有典型的定制設計周期,是這種新的收發雙工器模塊方案的一個主要優點。

TriQuint首批的新收發雙工器模塊包括用于GPS的 L1和L2波段的890084和890085,以及用于GPS的 L1和L5波段的890086和890087。上述每對同向雙工器是針對高衰減(890084和890086)或低插入損耗(890085和8990087)而優化的。高抑制型號提供高達47dB的衰減,低損耗型號具有低至0.25dB的插入損耗。所有四款聲表面波收發雙工器的其他特性包括20.46 MHz的可用帶寬、高回波損耗,并且無需50歐姆外匹配,這大大簡化了設計和減少了物料清單。

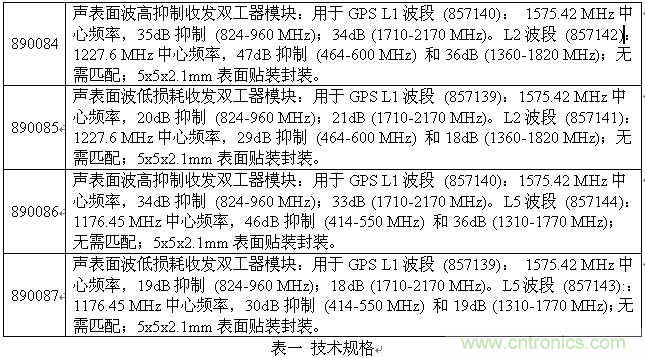

技術規格如表一所示:

1
