射頻識別(RadioFrequencyIdentification,RFID),又稱電子標簽(E-Tag),是一種利用射頻信號自動識別目標對象并獲取相關信息的技術。基于傳感器網絡的超級RFID系統(以下簡稱超級RFID系統)綜合了RFID和傳感器網絡的技術特點,它繼承了RFID利用射頻信號自動識別目標的特性,同時實現了無線傳感器網絡主動感知與通信的功能。基于傳感器網絡的超級RFID不是被動的卷標技術,它能夠主動對環境進行監測并記錄相關數據,必要的時候能夠主動發出警報。
RFID與無線傳感器網絡的技術融合
1傳感器網絡技術簡介
微電子機械系統(MEMS)、無線通信和微電子技術的進步,使得設計和開發低成本、低功耗、多功能的微型傳感器成為可能。這些微型傳感器體積小,具有傳感、數據處理和通信部件,在今后幾年,甚至會出現超低功耗SoC,在單片上集成無線通信、微處理器和MEMS傳感和作動部件。眾多具有通信、計算能力的傳感器(或作動器)通過無線方式連接,相互協作,同物理世界進行交互,共同完成特定的應用任務,稱為傳感器網絡(SensorNetwork)。
傳感器網絡與傳統的傳感器相比,易于部署,即傳感器節點位置不需要事先確定或精心設計,允許任意放置,部署維護成本低,具有較高的靈活性;傳感器網絡由大量廉價節點組成,可放置在物理現象作用范圍內,從而獲得較高的觀察精度性,具有較高的性價比;傳感器網絡具有大量冗余節點,即使部分節點失效,也不會影響整個系統的功能,因而具有較好的健壯性;傳感器網絡節點具有計算能力,可以相互協作,能夠完成傳統傳感器所不能完成的任務。
2RFID與無線傳感器網絡的技術融合
RFID技術與傳感器網絡技術相結合,可能是將來的一個發展趨勢。傳感器網絡一般不關心節點的位置,因此對節點一般都不采用全局標識,而RFID技術對節點的標示有著得天獨厚的優勢,將兩者結共同組成網絡可以相互彌補對方的缺陷,既可以將網絡的主要精力集中到數據上,當需要具體的考慮到某個具體節點的信息的時候,也可以利用RFID的標識功能輕松的找到節點的位置。
超級RFID系統的組成
超級RFID系統采用層次型的組成結構,分為末梢節點和網關節點和上層用戶三個層次,如圖1所示。
圖1超級RFID的組成
[page]
末梢節點由兩部分組成,分別是數量眾多的普通傳感器節點和超級RFID標簽,超級RFID節點除了具備基本的RFID無線標記功能外,在節點上還配置了微型傳感器,可以主動感知節點標記對象的溫濕度、位置移動、煙霧、電磁環境、聲音等信息,并且可以主動上報感知信息。
而帶有傳感器器件的智能處理節點則充當網關節點,網關節點擔負兩方面的功能:(1)讀取、匯聚超級RFID節點和傳感器節點的信息(2)對讀取的信息進行分析,實時監控環境信息。有源的網關節點在必要時讀取RFID標簽的信息,通過傳感器網絡發送給上層用戶;當然,RFID節點的信息也能夠被手持式閱讀器隨時讀取。
上層用戶主要是指與智能網關節點直接通信的外部網絡,如Internet網絡或GSM網絡等。另外,無線傳感器網絡和現有的無線通信終端(如手機)還不能很好的通信,利用現有的網絡將處理好的信息發送到用戶終端是一個不錯的選擇。
體系結構
超級RFID系統融合了無線傳感器網絡和RFID技術,因此在設計系統體系構架時,要綜合考慮到兩者的特點,系統體系結構如圖2所示。

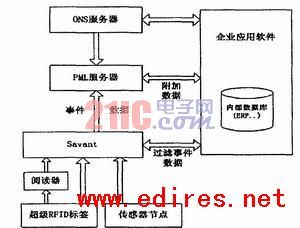

圖2系統體系結構圖
Savant軟件是處理從一個或多個解讀器獲得的標簽或傳感器數據(事件數據)流的“中間件”,是一種企業通用的數據管理架構,安裝在等級式、分布式的服務器上。本系統的Savant有三種數據來源,可以按傳統的方式從閱讀器而來,可以接受傳感器節點的信息,也可以接收超級RFID主動發出的信息?；赟avant的樹型等級結構,并根據其分類,定義了一種統一的層次化的Savant體系架構。依據Auto-ID標準委員會的定義,Savant應該包括三個必需的標準模塊:事件管理系統(EMS)、實時內存數據結構(RIED)和任務管理系統(TMS)。其它一些可選標準程序模塊可以根據用戶定義。圖3是Savant的體系結構。

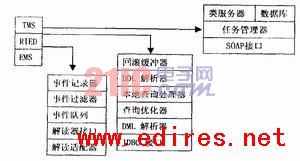

圖3Savant的體系結構
在圖3中,事件管理系統應用在EdgeSavant(ES)上采集標簽解讀事件,它與解讀器應用程序通信,管理解讀器發送的事件流。EMS體系結構中的“解讀適配器”和“解讀器接口”可看作一個通用的接口,對于EdgeSavant來講,由于解讀適配器直接或間接的與解讀器進行通訊,并收集解讀器探測到的事件,然后將這些事件寫入解讀器接口。對于InternalSavant來講,它是Edgesavants的父節點或上級,IS從他的下屬EdgeSavant中采集EPC數據,因此“解讀適配器”和“解讀器接口”可看作是通用的網絡數據訪問接口。
RIED是一個用來保存EdgeSavant信息的內存數據庫。EdgeSavant保存和組織解讀器發送的事件。事件管理系統(EMS)提供過濾和記錄事件的框架,記錄器可以將事件保存在數據庫中。數據庫處理大量事件時,RIED提供了與數據庫同樣的接口,但實時性要好。應用程序可以通過JDBC或本地Java接口訪問RIED。
Savant軟件根據用戶定制的任務進行數據管理、數據監控。TMS負責管理由上級Savant或企業應用程序發送到本級Savant的任務。SavantTMS使分布式Savant的維護變得簡單,寫入TMS的任務可以獲得Savant的所有屬性。
本文綜合RFID和無線傳感器網絡技術,提出了一種基于傳感器網絡的超級RFID系統,介紹了該系統的組成與體系結構及該系統對Savant的新要求。指出RFID技術與傳感器網絡融技術的融合可能是一個新的發展趨勢。
