在為新應用考慮板外 AC/DC 電源時，盡管基于氮化鎵 (GaN) 的替代產品具有更出色的電氣性能和能效，但設計人員通常還是會選擇硅 (Si) 基部件。這可能是由于長期以來在成本效益方面的假設，也可能是由于長期以來的默認選擇。然而，設計人員可能忽略了氮化鎵基替代產品對冷卻的要求降低。
硅半導體自 20 世紀下半葉以來一直是電子工業的主流。氮化鎵于 20 世紀 30 年代合成，但經過了很長時間才獲得青睞，并于 20 世紀 90 年代初首次普遍應用于發光二極管，在制造氮化鎵晶體管作為金屬氧化物半導體場效應晶體管 (MOSFET) 的替代產品具有商業可行性后，氮化鎵才得到更廣泛的應用。
盡管如此，硅仍然是 AC/DC 電源的主流。利用更成熟的制造工藝，供應商可以在產品設計人員的成本限制范圍內提供更多的硅晶體管，但硅基元件遇到了性能和發熱瓶頸，這為更廣泛地考慮基于氮化鎵的替代產品帶來機會。
使用氮化鎵的電源具有更高的電子遷移率和更寬的帶隙，因此可在更高的頻率下工作，且能效更高，外形更加小巧。
氮化鎵在電源產品中的優勢
相比硅晶體管，氮化鎵晶體管的電阻和開關損耗更低，開關速度更快，功耗更低。此外，氮化鎵晶體管還具有更優的導熱性，可在更高溫度下工作。這就減少了對散熱器、框架或風扇等體積龐大、噪音高的冷卻部件的需求。
通過減少部件可提高可靠性，使電源外形更加緊湊，從而在設計新應用時能夠節省寶貴的空間。體積更小、性能更可靠的電源適用于需要高性能、低噪音電源的各種應用。
板外氮化鎵AC/DC 電源可用于以下應用：
· 要求電源必須高效、可靠、安靜的醫療設備
· 用于機器人、傳感器或控制器的、堅固耐用且適應性強的工業設備
· 為快速、輕型和便攜式設備供電的消費電子產品
· 采用沉浸式低溫電源的游戲系統、控制臺和虛擬現實頭盔
· Bel 旗下各種品牌的氮化鎵電源
Bel Power Solutions 屬于 Bel Fuse Inc. 旗下，一直在擴大其基于氮化鎵的 AC/DC 電源產品在市場中的范圍，且 EOS Power 和 CUI Inc. 兩個品牌都屬于 Bel。這些品牌提供了采用氮化鎵技術的電源產品組合，旨在實現比硅基 MOSFET 同等產品更高的功率密度和能效。
EOS 以其超小型電源蜚聲業界。

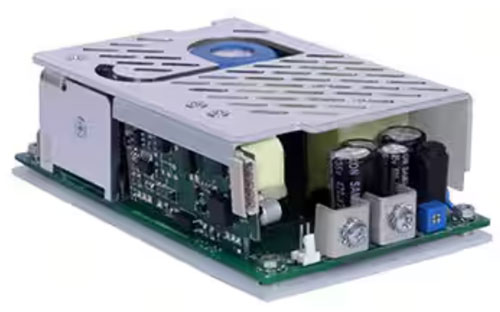

圖 1：EPG300 和 MEPG300 電源的外形。（資料來源：EOS Power）
EPG300 和 MEPG300 AC/DC 電源均提供范圍在 12 V 至 58 V 以內的六種單輸出電壓，且能效高達 94%。例如，EPG300-1312 是一款 12 V 輸出的開放式電源，其尺寸為 4.00" x 2.00" x 1.47" (101.6 mm x 50.8 mm x 37.3 mm)。
MEPG300-1312 和該系列的其他型號專為醫療應用而設計，具體包括病床、成像設備、監控設備、手術設備和診斷設備。這類電源符合最新的醫療標準 (EN/IEC 60601-1)，并提供適用于 I 類應用的 2 x MOPP 隔離選項。
EPG500 和 MEPG500 AC-DC 電源（圖 2）可在 90 VAC 至 264 VAC 的寬輸入范圍內提供高達 500 W 的穩壓輸出功率。這兩款電源都提供范圍在 12 V 至 58 V 以內的六個單輸出電壓，且尺寸為 5.00" x 3.00" x 1.58" (127.0 mm x 76.2 mm x 40.0 mm)。

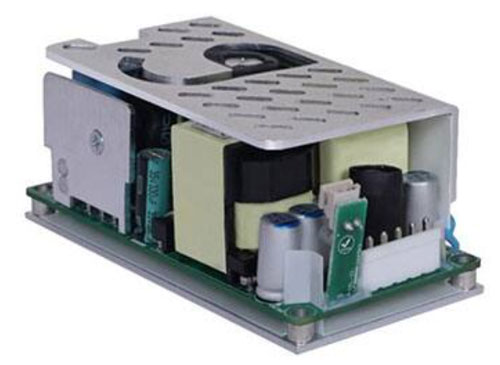

圖 2：EPG500/MEGG 500 電源的外形。（圖片來源：EOS Power）
CUI 的 SDI120-U、SDI300G-U 和 SDI300G-UR 系列 120 W、300 W 臺式氮化鎵AC/DC 電源設計用于各種便攜式消費類和工業應用。
CUI SDI120G-24-U-P51（圖 3）是一款 24 V 輸出的臺式氮化鎵電源，尺寸為 5.20" x 2.01" x 1.26" (132.0 mm x 51.0 mm x 32.0 mm)。該電源可提供高達 120 W 的連續功率，并符合美國能源部 VI 級能效標準。

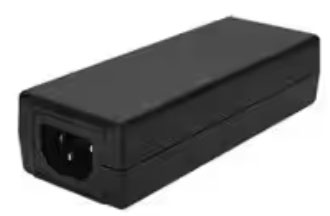

圖 3：SDI120G-24-U-P51 臺式電源。（圖片來源： CUI Inc.）
SDI300G-48-U2-P219 適用于需要高功率、高能效和緊湊型 AC/DC 電源的各種應用，尺寸為 7.20" x 3.35" x 1.38" (183.0 mm x 85.0 mm x 35.0 mm)，輸出電壓為 48 V，最大電流為 6.25 A。
CUI SDI300G-UR 系列符合 IEC II 級標準，需采用三孔 (C18) 插頭，而 SDI300G-U（圖 4）和 SDI120G-U 系列則采用兩孔 (C14) 插頭。

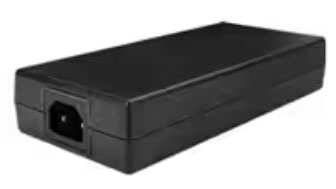

圖 4：CUI 的 SDI300G-UR 系列 AC/DC 臺式電源的外形，需采用雙孔插頭。（圖片來源： CUI Inc.）
結語
隨著產品制造商不斷要求更緊湊、更高效的電源產品，氮化鎵在消費電子、電信和汽車等領域的新電子應用中越來越具有吸引力。對于需要可靠、高效、緊湊的 AC/DC 電源轉換并具有額外冷卻優勢的應用，Bel 品牌為產品設計人員提供了一系列選擇。
