【導讀】目前市面上的電動車包含電動自行車、電動摩托車、電動三輪車、電動四輪車等。無論何種電動車,動力系統都是由蓄電池、控制器和電機組成。
一、前言
目前市面上的電動車包含電動自行車、電動摩托車、電動三輪車、電動四輪車等。無論何種電動車,動力系統都是由蓄電池、控制器和電機組成。
其中電動車控制器是用來控制電動車電機的啟動、運行、進退、速度、停止以及電動車的其它電子器件的核心控制器件,它就像是電動車的大腦,是電動車上重要的部件。
電動車控制器對整車的保護性作用有制動斷電、欠壓保護、過流保護、過載保護、欠速保護、限速保護等。同時電動車控制器也因不同的車型而有不同的性能和特點。
二、MOS管推薦及產品優勢
MOS管在電動車控制器中的作用非常重要,MOS管輸出電流就是用來驅動電機,電流輸出越大,電機扭矩就強,加速就有力。瑞森半導體在電動車控制器產品上主推低壓SGT MOS系列,產品具備如下優勢:
產品優勢:
1、在VDS耐壓方面,能保證耐壓性能;
2、Vth一致性高,適合多管并聯;
3、在脈沖漏極電流Id (pluse) 方面,能抵抗高浪涌電流沖擊;
4、在MOS管導通損耗方面,具有更低導通損耗,可節省電能;
5、在MOS管體二極管的反向恢復時間Trr方面,具有更低反向恢復損耗;產品性能有效提高了續航里程,節能減排和車輛使用壽命。
三、電動車控制器-典型應用拓撲圖

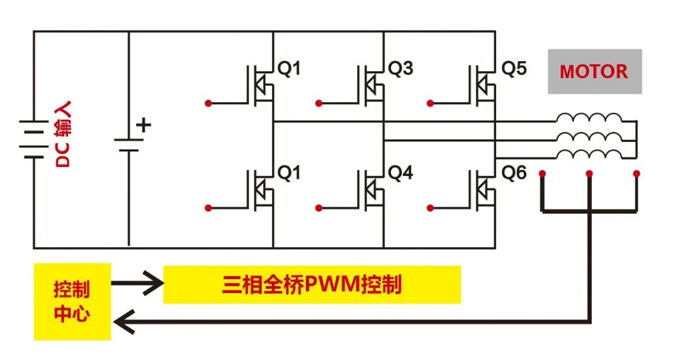

在電動車控制器電路中,主要通過PWN控制器控制MOS管來實現無刷電機的電流通斷,以此達到電動車的運動控制。其電路圖如下:

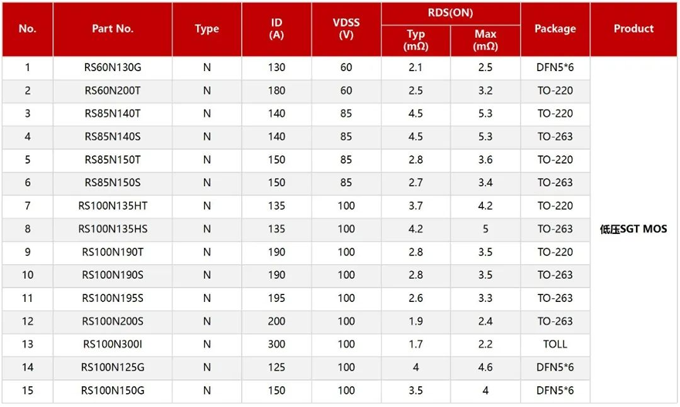

四、不同電壓選型推薦
根據電動車蓄電池不同的電壓而選擇不同耐壓的MOS管:
1、36V電池會選用60V耐壓的MOS:RS60N130G、RS60N200T;
2、48V電池會選用85V耐壓的MOS:RS85N140T、RS85N140S、RS85N150T、RS85N150S;
3、64V電池會選用100V耐壓的MOS:RS100N135HT、RS100N135HS、RS100N125G;
4、72V電池會選用100V耐壓的MOS:RS100N190T、RS100N190S、RS100N150G;
