【導讀】為了充分發揮工業4.0的潛力，工廠和設備需要安裝傳感器。傳感器的數量如此之多，使得有線安裝設備禁用，因此無線技術（如無線HART和即將推出的Bluetooth®低能量網絡）成為直接的考慮因素。然而，這些傳感器的電池更換的成本通常被低估。
不用使用電池，從傳感器正監測的信號驅動傳感器是可擴展性的解決方案。例如，位置或接近傳感器由它們正在監視的實際運動提供動力，這使得系統能夠達到可預測性和魯棒性的最高水平。
TI發布了一個新的參考設計，即無線開關電源參考設計的能量采集，為能量采集開關（圖1）提供電源管理解決方案。能量采集開關的構造類似于一個線性發電機，將機械能轉換為電能。參考設計采集該電能，以對閥或其它機械致動器，及用于機器啟動和停止的緊急開關和控制器進行無線位置控制。

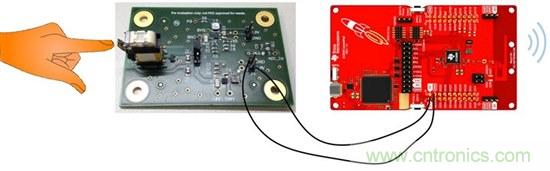

圖1：無線開關電源的能量采集參考設計
參考設計的應用范圍包括工廠自動化和過程控制，及建筑自動化和非工業領域。當需要更低的維護和安裝成本、更高的系統運行時間和更高的靈活性，且認為接線不可行時，您可以使用此類型的解決方案。此外，由于設計固有的低功率操作特性，它是隔爆應用的最佳解決方案，避免使用成本過高的保護方法。
當設計能量采量電路時，不管負載是否在多個系統中具有重復使用的靈活設計，提取最大能量是一個挑戰。
電動系統可以是具有固定輸出阻抗的發電機，因此從理論上講，為了提取最大能量，只需要將源阻抗與負載匹配。然而，對于動態行為負載，這不可能實現。
一種替代方案是緩沖能量。它可作為對有源負載的恒定電源供給。因此，挑戰是能夠在不暴露恒定負載的條件下，從發電機提取盡可能多的能量。應該考慮兩個主要事情：
● 通過盡可能長時間地保留DC / DC充電的輸入電容，一旦發電機的輸出電壓低于輸入電容的電壓，不再提取能量。
● 通過使DC / DC盡快啟動，發電機盡可能靠近其短路工作點運行，這也遠離其最大功率點。
要記住的另一設計考慮是發生器將產生兩個脈沖：針對每個完全致動（推動和釋放），一個為正，一個為負。參考設計通過負波整流提取最大能量。
對于整流，有兩種可能選擇：全波整流或倍壓器。參考設計遵循倍壓器（參見圖2）選項，有兩個原因：
● 與全波整流器相比，倍壓器的損耗僅為二極管的一半，因此整體效率得以提高。
● 當DC / DC達到欠壓閉鎖（UVLO）時，電容中留下的能量可以視為損耗。對于全波整流器，情況通常如此。利用倍壓器，第二波將高于UVLO電平對電容充電，并且因此可完全被使用。
最后，通過反復實驗優化作為UVLO電壓的函數的輸入端值，以實際DC / DC的運行時間最大化（即，在其輸出端提供有效電壓的時間）的目標。

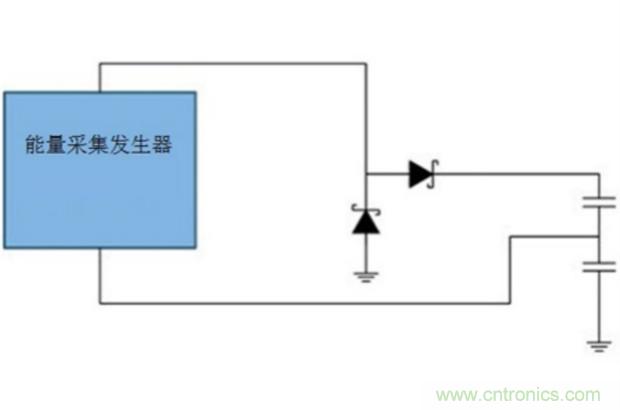

圖2：如何從能量采集開關提取最大能量
參考設計可輕松連接到SimpleLink™CC2650無線MCU LaunchPad™套件，通過CC2650傳輸無線數據，并通過電路板上的TPS62122或TPS62125供電。
參考設計在包含8字節數據的三個獨立通道上發出不可連接的通告數據包。
這個設計可能是您采取的第一步措施，以充分釋放智能工廠的潛力。看看設計頁面上的原理圖、布局和測試數據。
