現在介紹該模型的幾個元素，如下所示。首先，我們討論關鍵通道區域。這里我們使用著名的伯克利BSIM 3v3模型。只要有可能，我們就盡力不做重復工作。在本例中，我們嘗試建模一個適合BSIM模型的MOSFET通道。該模型以物理為基礎，通過亞閾值、弱反和強反準確地捕捉轉換過程。此外，它具有很好的速度和收斂性，廣泛適用于多個仿真平臺。

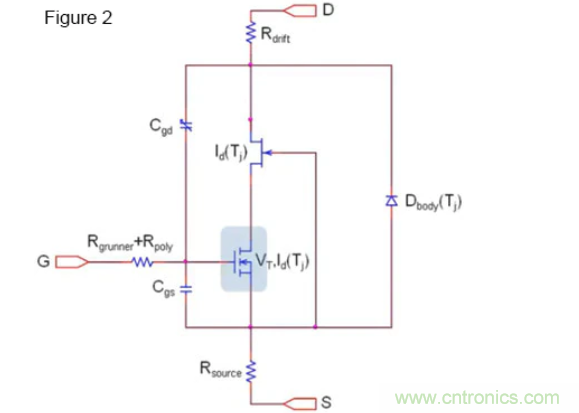

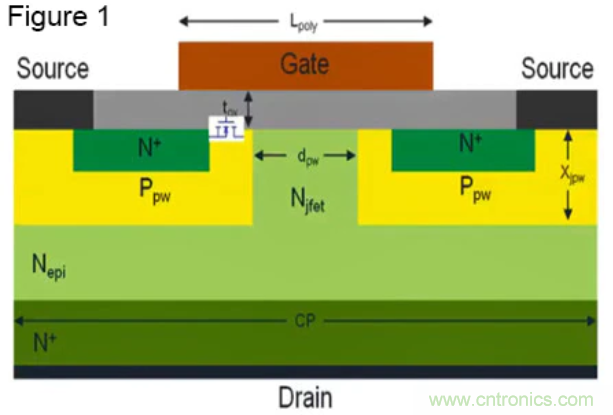

圖1顯示典型的碳化硅MOSFET器件的橫截面。圖2展示我們精簡版本的子電路模型。





接下來，我們需要包含由EPI區域的多晶硅重疊形成的門極到漏極的臨界電容CGD。該電容器基本上是高度非線性金屬氧化物半導體(MOS)電容器。該電容的耗盡區域依賴于復雜的工藝參數，包括摻雜分布、p阱dpw之間的距離和外延層的厚度。基于物理的模型考慮到所有這些影響，采用SPICE不可知論的行為方法實現。稍后，我們將談談什么是SPICE不可知論方法。

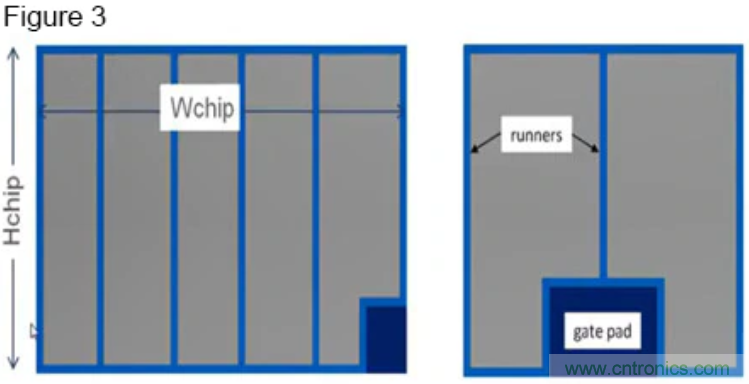

從橫截面開始，我們將介紹芯片布局可擴展性的一些概念和構造，如圖3所示，灰色區域是有源區。藍色無源區與裸芯邊緣、門極焊盤(gate pad)和門極流道(gate runners)相關聯?；谖锢韼缀蔚膶ё記Q定了無源區和有源區之間的分布，這是實現可擴展性所必需的。我們非常關注在有源和無源區邊界區域形成的寄生電容。一旦您開始忽略布局中的寄生電容，什么時候停止？所有可忽略的電容最終加起來就成了一個問題。在這種情況下無法實現擴展。我們的理念是使寄生電容為0。



碳化硅MOSFET支持非常快的dV/dts，約每納秒50 V至100 V，而dI/dts則支持每納秒3 A至6 A。本征器件門極電阻很重要，可用來抗電磁干擾(EMI)。在圖3中右邊的設計有較少的門極流道，因此RG較高；很好地限制振鈴。圖3左邊的設計有許多門極流道，因此RG較低。左邊的設計適用于快速開關，但每個區域有更高的RDSon，因為門極流道吞噬了有源區。



我們在該系列博客的下一篇將談談碳化硅功率MOSFET模型驗證，請繼續關注。
