如何使用反向二極管來保護電源?
發布時間:2021-01-20 責任編輯:lina
【導讀】通常,電源的輸出端口會采用一個反向二極管來保護電源,避免被反向電壓損壞。絕大部分直流電源都會在輸出端口添加一個乃至多個電解電容。這些電容的作用在于濾除輸出紋波和噪聲,同時,提供額外的電能用于減小在負載電流動態變化時電壓突升或突降的幅度。
通常,電源的輸出端口會采用一個反向二極管來保護電源,避免被反向電壓損壞。絕大部分直流電源都會在輸出端口添加一個乃至多個電解電容。這些電容的作用在于濾除輸出紋波和噪聲,同時,提供額外的電能用于減小在負載電流動態變化時電壓突升或突降的幅度。
電解電容可以承受一定程度的反向電壓,一般在1V~1.5V之間,更高的反向電壓,會導致電解電容泄漏乃至爆炸。這種情況下,反向保護二極管可以將電解電容的方向電壓限制在二極管的導通電壓以內,這個反向保護二極管的耐流值應該至少與電源的輸出最大電流一致。
對于線性電源,必須在電源的輸出端——二極管的陰極連接到電源的正極,陽極連接到電源的負極。

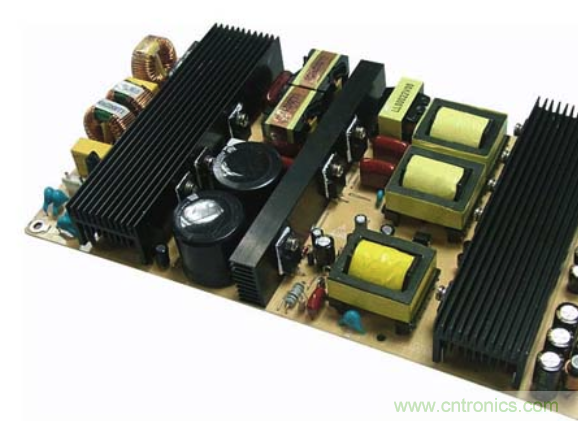

對于開關電源,反向保護二極管其實已經隱藏在的它的電路之中。
常規情況下,電源是被測件供電,提供正向電壓,不會出現反向電壓。即使電源的內部電路出現故障,通常也不會出現反向電壓。因此,反向電壓一般來源于外部的電源或能夠輸出反向電壓的被測件。
舉個例子:當同時用兩臺電源作為備用電源時,偶爾會在兩臺電源中其中某臺上可能會出現反向電壓的現象。另外,把兩臺電源串聯的時候,如果負載短路,那么就會出現兩臺電源的正負極直接對連的情況,也會出現反向電壓現象。
