內置熱關斷功能通常用于板裝DC / DC轉換器，連續監控轉換器的工作溫度通常非常有用，以下是可用于熱監控的組件的兩個示例。



熱敏電阻是隨溫度變化的電阻，通常由導電材料制成，例如金屬氧化物陶瓷或聚合物。最常見的熱敏電阻的電阻溫度系數（NTC）為負，通常稱為NTC。使用NTC需要信號調理。熱敏電阻通常與分壓器中的固定值電阻器一起使用，其輸出使用模數轉換器（ADC）進行數字化。

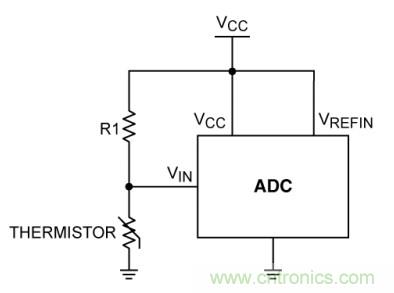

顯示熱敏電阻如何與ADC接口的基本電路。電阻R1和熱敏電阻形成一個分壓器，其輸出電壓取決于溫度。 （圖片：Maxim）





溫度傳感器IC利用PN結的熱特性。由于它們是使用常規半導體工藝構建的有源電路，因此它們可以采用多種形式，并具有多種功能（例如數字接口，ADC輸入和風扇控制功能）。溫度傳感器IC的工作溫度范圍從-55°C到+ 125°C，一些器件的工作溫度上限約為+ 150°C。



二、故障率及可靠性



板載DC / DC轉換器的可靠性對于理解和量化非常重要。它是隨時間變化的系統或設備故障發生頻率的度量?？煽啃允怯^察到的故障率，它定義為兩次故障之間的時間（以小時為單位），稱為平均故障間隔時間（MTBF），或者直到第一次故障之間的時間（也以小時為單位），稱為平均故障間隔時間（MTTF）。有時，可靠性是通過MTBF數字的倒數（基于109小時）來量化的，稱為時間失敗單位（FIT）：FIT = 109 / MTBF。



每個設備都有一個故障率λ，它是每單位時間發生故障的單元數——故障率在設備的整個生命周期中以可預測的方式變化。當繪制為故障率與時間的關系時，通常稱為可靠性浴盆曲線。它顯示了早期故障率的總和，以及產品整個生命周期中的恒定（隨機）故障率，再加上壽命終止時的磨損率。

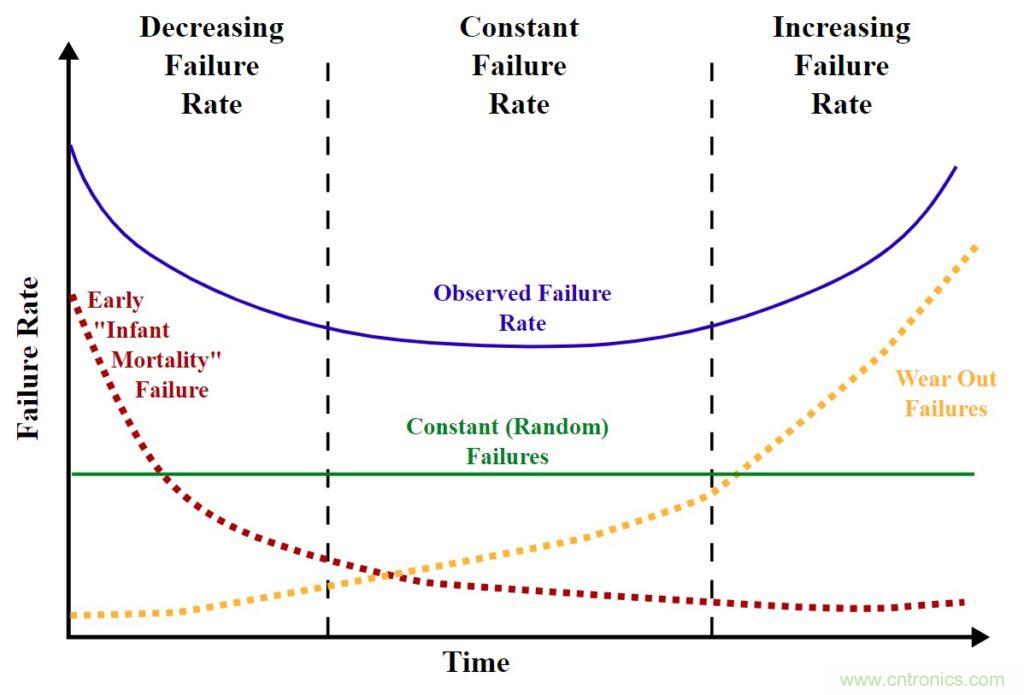

浴盆曲線用于說明觀察到的電子系統故障率。圖片：維基百科



在產品壽命的第一階段，由于材料缺陷或制造錯誤（未在最終測試和檢查中發現）而導致所謂的失效，因此故障率不斷下降，λ下降。板裝式DC / DC轉換器的大多數失效發生在運行的最初24小時內。



在電子產品中，Arrhenius方程用于確定在給定溫度下工作組件的預計壽命。它適用于化學方法，可測量與溫度有關的反應速率，并觀察到將溫度降低10°C將使產品可靠性提高一倍。相反，提高工作溫度會加快電子設備的故障率。



Arrhenius方程是電子設備和系統失效的理由。例如，剛制造的DC / DC轉換器在老化室內在滿負荷和高溫下運行約4小時，可以消除許多早期失效現象。通常使用40或50°C進行老化，有時會進一步使用較高的溫度和較高的濕度。高可靠性DC / DC轉換器通常會進行24小時老化。



在產品和系統開發過程中，用于高度加速壽命測試（HALT）和高度加速應力篩選（HASS）的加速應力測試系統會發現產品設計的弱點。執行HALT和HASS可以最大限度地提高實驗室效率，同時降低與保修和召回相關的成本，從而提高產品可靠性。HALT和HASS使用溫度和振動應力來消除設計問題，開發出更可靠的產品并篩除早期產品故障問題。HALT和HASS決定了產品的運行和破壞極限，因為在對產品施加壓力的同時對其進行了功能測試并不斷監測其故障。

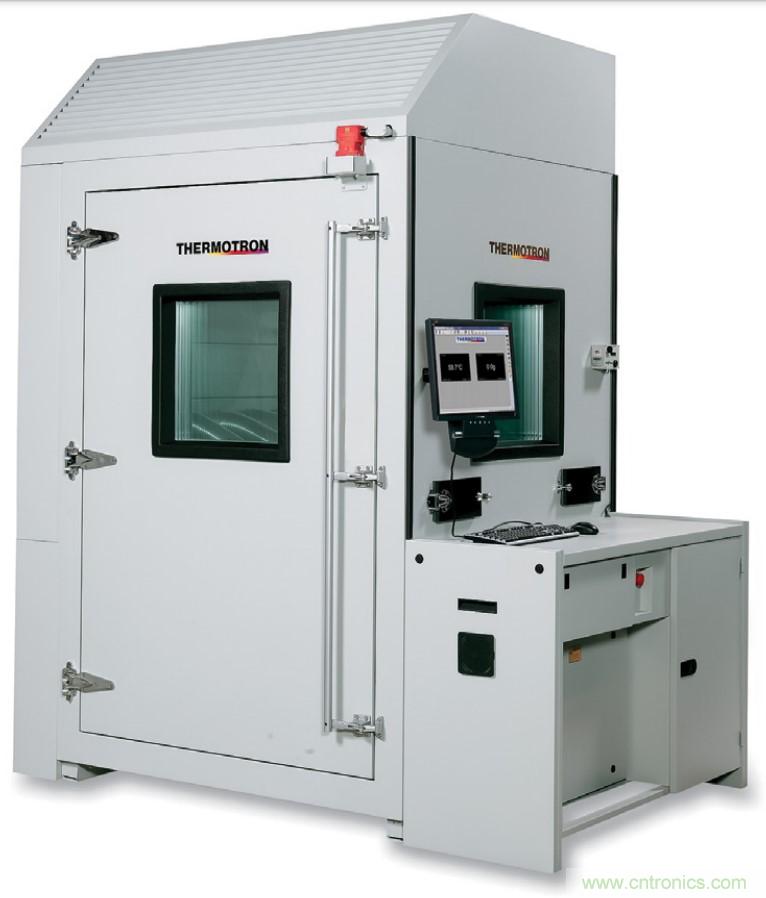

HALT和HASS測試箱用于產品開發和產品測試。圖片：Thermotron



在大多數DC / DC轉換器的使用周期中，除了初始故障率之外，它們會經歷恒定的故障率λ，并且可靠性曲線基本上是平坦的。恒定故障率持續的時間取決于各種因素，例如應用環境的固有應力，所用組件的質量，DC / DC轉換器的制造質量等等。隨著在產品使用壽命到期時的磨損過程中，故障率會不斷提高。



預測可靠性



預測可靠性的兩個最常用的工具是MIL-HDBK-217和Telcordia可靠性預測程序SR-332。這些和其他可靠性預測部分基于Arrhenius方程。MIL-HDBK-217最初是由美國軍方開發的，可產生MTBF和MTTF數據，而Telcordia SR-332是為電信行業開發的，可產生FIT數據。當前，MIL-HDBK-217是使用最廣泛的可靠性計算方法。



可以使用零件計數分析（PCA），零件應力分析（PSA）或通過現場數據證明，通過幾種方式預測和量化可靠性。這些量化可靠性的方法中的每一種對于電力系統設計人員都有特定的用途。PCA需要最少的數據，通常在產品開發過程中使用。PCA分析僅根據物料清單和預期用途得出估算的產品故障率λP，從而可以計算仍在設計的產品的MTBF：λP=（ΣNCλC）（1 + 0.2πE）πFπQπL（公式來源：RECOM）



其中：

NC =零件數（每種組件類型）

λC=從數據庫中獲取的每個零件的故障率

πE=特定于應用的環境壓力因子

πF=混合函數應力c通過組件交互

πQ=標準零件或預篩選零件的篩選水平

πL=成熟因子是經過驗證的設計還是新方法



為使用的每個組件計算PCA，并通過將所有單個預測相加得出總可靠性預測。

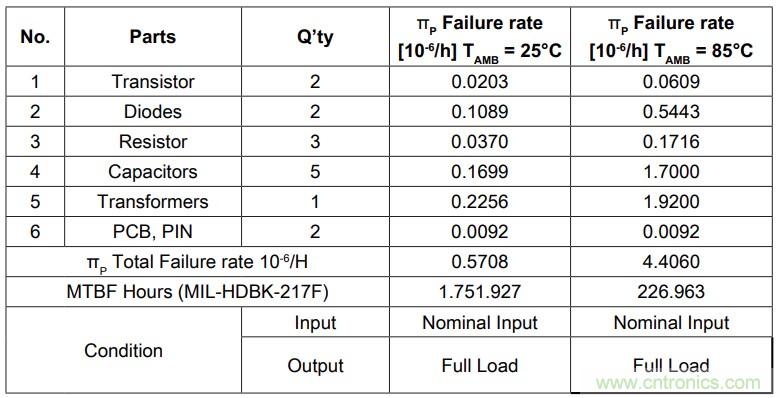

用于簡單DC / DC轉換器的PCA可靠性分析。（表：RECOM）



MIL-HDBK-217F PSA方法基于曲線擬合從現場操作和測試獲得的經驗數據，提供恒定故障率模型。像PCA分析一樣，PSA模型具有恒定的基本故障率，該故障率由環境，溫度，應力，質量和其他因素決定。但是PSA方法假定沒有對一般恒定故障率的修正。盡管它廣泛適用于板載DC / DC轉換器等器件，但MIL-HDBK-217方法最初旨在提供零件的結果，而不是設備或子系統的結果。



MIL-HDBK-217和Telcordia SR-332的主要概念相似，但是Telcordia SR-332還具有合并老化、現場和實驗室測試數據的能力，可用于貝葉斯分析方法。貝葉斯推斷是一種統計推斷的方法，其中隨著更多證據或信息的獲得，貝葉斯被用于更新假設的概率。



系統設計注意事項

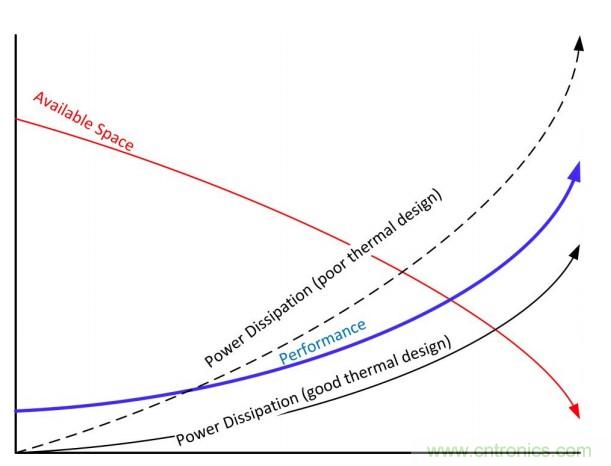

DC / DC轉換器故障率分析的重點是工作溫度，輸入電壓和輸出功率，以估算整體應力。良好的熱管理是使用板上安裝的DC / DC轉換器設計可靠系統的最重要方面。良好的熱管理始于了解轉換器的效率如何影響系統性能。采用更高限額的產品始終是一個好習慣。標稱性能規格并非始終是最佳選擇。與其查看指定的典型額定值，不如查看最壞情況的額定值，特別是為了提高效率，通常是一個不錯的起點。

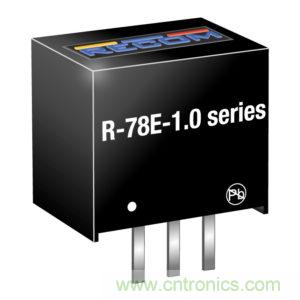

用諸如上圖所示的管腳兼容的開關穩壓器代替線性穩壓器可顯著提高效率，減少熱量并有助于提高可靠性。圖片：RECOM

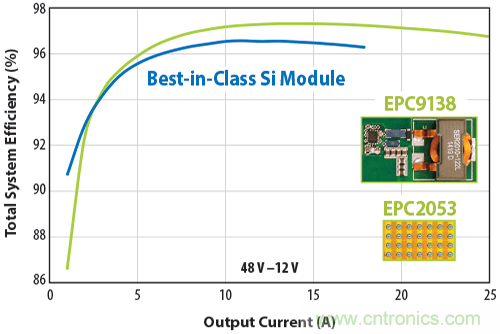

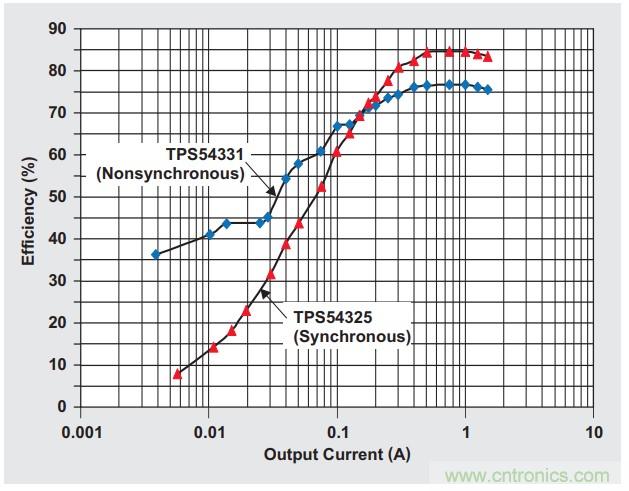

效率通常是在25°C時指定的，但對于在較高溫度下運行的系統來說是很常見的。隨著溫度升高，功率半導體和電路板走線的損耗會增加。銅的溫度系數為+ 0.393％/°C。如果溫度比室溫高1°C，電阻將增加0.393％。轉換器效率隨輸入電壓而變化，并隨輸入與標稱電壓的變化而降低。

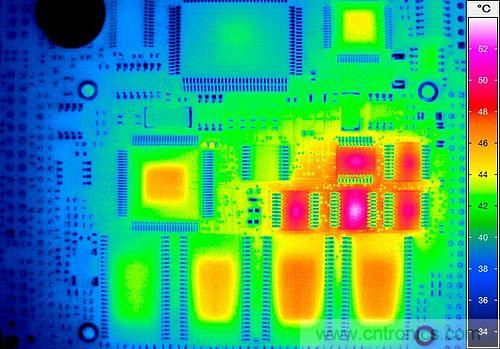

結果，在系統開發過程中進行熱成像對于識別熱點和其他關注區域是必要的。通過熱映射，可以針對特定的操作環境設計正確的熱管理系統。它有助于確定系統運行期間需要監視（測量）的區域。熱映射還可以識別點熱源，例如線性穩壓器，可能需要用效率更高的板載DC / DC轉換器（例如，開關穩壓器）代替。



盡管熱管理是主要考慮因素，但不應忽視輸入電壓的特性。在臨界值的高線或低線下長時間運行會降低可靠性，而輸入端的浪涌，尖峰和靜電放電（ESD）也會降低產品性能和壽命。在轉換器的輸入端使用保護裝置可以大大提高系統的可靠性。
