全球約30%的發電量用于驅動工業應用中的電機。按絕對值計算，預計到2040年，世界工業部門的能源消耗量將翻一番。隨著人們對能源成本和有限資源在環境和財政方面的認識的提高，提高用電驅動電動機效率的必要性變得更加突出。



低壓驅動器的要求



在低壓市場(標準型和緊湊型)中，應用可分為輕型或重型。與驅動器觀點的主要區別在于，輕型電機和控制裝置通常必須在加速期間(如泵和風扇應用)維持110%的逆變器輸出電流過驅動(圖1)。重型電機和控制裝置通常需要設計成能夠承受高達150%額定逆變器電流的過驅動。這種較高的過載電流是由于傳送帶的加速階段造成的。

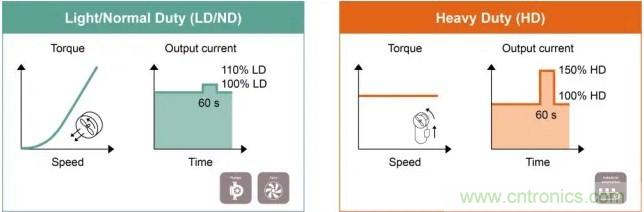

圖1:過載能力定義為在110%(輕型/正常負載)和150%(重載)之間加速運行期間高于額定電流的時間。



用于驅動器的IGBT7



電機驅動系統的獨特性和特殊性為IGBT的設計提供了新的途徑。有了正確的IGBT技術，就有可能創造出更適合滿足這些需求的模塊。這是英飛凌采用的最新一代IGBT技術，即IGBT7。在芯片層面，IGBT7采用了微模式溝槽(MPT)，其結構有助于顯著降低正向電壓并提高漂移區的電導率。對于中等開關頻率的應用，如電機驅動，IGBT7比前幾代產品顯著降低了損耗。



IGBT7比上一代(IGBT4)提供的另一個改進是自由輪二極管，它也針對驅動應用進行了優化。此外，發射極控制二極管EC7的正向壓降現在比EC4二極管的正向壓降低100毫伏，具有改進的反向恢復軟性。



伺服驅動用SiC mosfet



隨著自動化程度的提高，對伺服電機的需求也相應增加。他們將精確運動控制與高扭矩水平相結合的能力使其非常適合自動化和機器人技術。



英飛凌利用其制造專業知識和長期經驗，開發了一種SiC溝槽技術，其性能高于IGBT，但具有相當?shù)聂敯粜?，例如短路時間為2µs甚至3µs。英飛凌mosfet還解決了SiC器件固有的一些潛在問題，例如不需要的電容性開啟。此外，工業標準的TO247-3封裝中提供了sic mosfet，現在在TO247-4封裝中有更好的開關性能。除了這些TO封裝外，SiC MOSFET還提供Easy 1B和Easy 2B封裝。



1200伏冷卻系統™ 與相應的IGBT替代品相比，MOSFET提供了高達80%的開關損耗，其額外的優點是損耗與溫度無關。然而，與IGBT7一樣，開關動作(dv/dt)也可以通過柵極電阻進行控制，從而提供更大的設計靈活性。

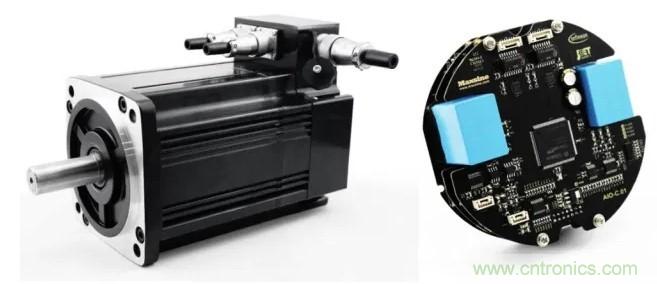

圖2:SiC MOSFET簡化了電機中的逆變器集成



因此，使用Cool SiC的驅動器解決方案™ MOSFET技術可以實現高達50%的損耗降低(假設dv/dt類似)，基于較低的恢復、開啟、關閉和開啟狀態損耗。Cool SiC公司™ MOSFET的傳導損耗也比IGBT低，特別是在輕負載條件下。



除了整體效率更高和損耗更低之外，由SiC技術實現的更高的開關頻率對動態控制環境中的外部和集成伺服驅動器都有直接的好處。因?yàn)樵诓粩嘧兓碾姍C(jī)負載條件下，電機電流的響應更快。



在將整流器、斬波器和逆變器集成到單個模塊中時，在功率密度和開關效率方面具有優勢，電機驅動器還需要閉環系統才能正確有效地工作。



更具體地說，無論使用何種開關技術，都必須有正確的門驅動器解決方案。柵極驅動器需要將用于開關設備開關的低壓控制信號轉換為開關本身所需的高壓驅動信號。通常，控制信號將來自主機處理器。由于每種開關技術在輸入電容和驅動電平方面都有其獨特的特性，因此與合適的柵極驅動器相匹配是至關重要的。作為目前使用的所有電源技術的開發商和供應商，英飛凌為其Si-mosfet、Si-igbt、SiC-mosfet和GaN-HEMTs提供優化的柵極驅動器。



控制回路的最后一個同樣重要的部分是傳感器，它在電機和控制器之間提供部分反饋。通常使用電流傳感器來達到這一目的。英飛凌已經開發出一種霍爾效應解決方案，消除了對鐵磁集中器的需要，使其更簡單，侵入性更小。這使它成為完全集成伺服電機的理想選擇。



森西夫號™ 電流傳感器的范圍，如TLI4971，是差動霍爾電流傳感器，提供高磁場范圍和低偏移值。此外，它們沒有磁滯現象，并且具有良好的雜散場抗擾性。由于采用了無核概念，它們體積小巧，支持高度集成，而超低功耗和功能隔離使它們非常靈活和可靠。
