高性能全集成逐次逼近寄存器型模數轉換器

發布時間:2020-09-15 來源:Sunny Qin 責任編輯:wenwei

【導讀】由于擁有較高的分辨率和采樣率,SAR型ADC一直被眾多工業和汽車客戶所親睞。但是SAR型ADC由于其特殊的特性,所以對外圍電路也相應的提出很多“特殊需求”。

首先就是抗混疊電路的需求。例如當電路中的SAR型ADC采樣率為fs時,根據香濃采樣定律,輸入信號的頻率需要小于fs/2,頻率超過fs/2的信號將會通過混疊效應“混入”有用信號頻帶中,并且無法區分。因此,為了避免混疊的問題,絕大部分SAR型ADC電路需要在前端設計專用的多階有源濾波器,濾掉頻率超過fs/2的信號。(注:Σ-Δ型ADC理論上也需要抗混疊濾波器,但是由于其過采樣特性及內部數字濾波器的帶外衰減特性,其對抗混疊濾波器的設計要求要低很多,多數情況下一階RC電路能夠滿足抗混疊需求。)

其次是模擬輸入與基準輸入的驅動問題。不同于大學課本上講到的,現在市面上流行的大部分SAR型ADC不再是通過分壓電阻網絡來實現電壓的逐次逼近,由于CMOS工藝的普及,取而代之的是通過內部電容網絡實現電荷的逐次逼近,這樣無論是ADC的信號輸入端還是基準輸入端,都是通過一個電容采樣,這個電容一般為幾個皮法到幾十個皮法。這樣帶來的兩個新的問題就是:1,我們能否在采樣的短暫時間內將這個電容完全充滿;2,這個電容在采樣瞬間是否會把我們信號瞬態拉低。(具體的SAR ADC驅動設計請參考SLAA571A:Design Challenges and Improvement Techniques for SAR ADC Driver Circuit)。糟糕的驅動設計會導致無論是輸入信號,還是基準信號都會被瞬態拉低,并且造成采樣誤差,如下圖所示:

高性能全集成逐次逼近寄存器型模數轉換器

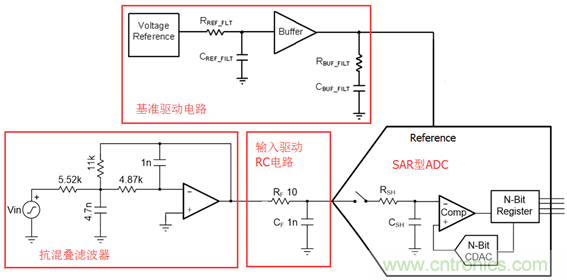

所以標準的SAR型ADC驅動電路需要基準及驅動電路,抗混疊濾波器,輸入驅動電路等三個部分,其電路結構如下:

高性能全集成逐次逼近寄存器型模數轉換器

除了上述的兩個關鍵問題以外,SAR型ADC采樣電路往往還需要配備電壓基準,模擬開關,輸入放大及直流偏置電路(交流信號無法直接被單電源ADC采樣)等,復雜的系統設計往往會另工程師們望而卻步。

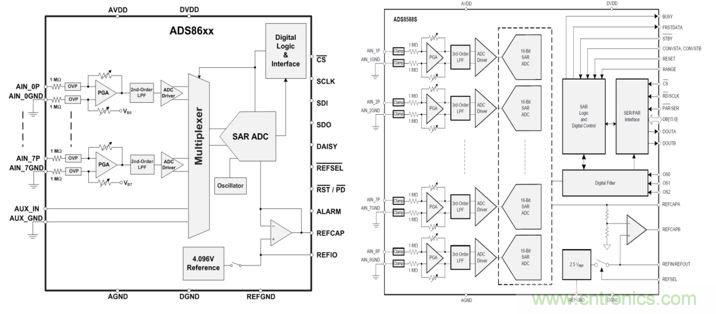

針對于這一問題,現TI開發出一系列全集成式SAR型ADC, 其集成了高阻抗輸入可編程放大器,抗混疊濾波器,ADC驅動電路,模擬開關以及高精密電壓基準等,并且能在單電源供電環境下提供±10V/ ±5V/ ±2.5V等可編程輸入范圍。高集成度的設計使得這種ADC更像一塊電壓采集器,大大簡化采樣電路的設計,同時TI提供極具競爭力的價格,以便眾多工業客戶選用。其結構框圖如下:


高性能全集成逐次逼近寄存器型模數轉換器
非同步型全集成ADC    同步型全集成ADC

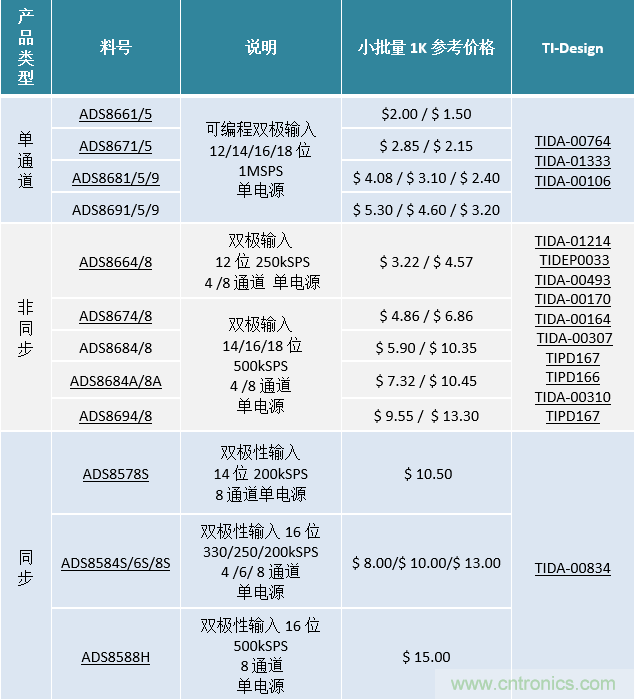

這種全集成型的ADC大大簡化了電路設計,同時優化了成本。針對于這一類全集成型ADC,TI提供多種型號,涵蓋不同分辨率,不同通道,同步/非同步等多種器件。下面表格中羅列了全系列高集成度SAR型ADC,以及相應的資料及參考設計TI-Design,歡迎各位工程師點擊查看。

高性能全集成逐次逼近寄存器型模數轉換器

注:TI絕大部分器件都會有參考設計,我們叫做TI-Design,每一份TI-Design中都包括參考手冊, 原理圖,PCB,軟件代碼,測試結果,以及BOM表,用戶可以在TI官網免費下載。
