對于設計人員來說，在隔離柵內移動信號和電源是一項常見的挑戰。為了提高安全性和抗噪性能，或產生較大的電勢差，可能需要在不同的系統域之間進行隔離。例如，手機充電器通過內部隔離，可在連接器短路時防止用戶觸電。



在工廠機器人等其他應用中，敏感控制電路單獨接地，并與產生較大直流電流、噪聲和接地反彈的電機隔離。



通常在整個隔離柵中進行通信和感應。具有控制器局域網(CAN) 或 CAN 靈活數據速率 (FD) 協議通信的汽車應用，通過集成了隔離組件和收發器組件的隔離式 CAN 收發器，可將這類信號與汽車的高壓側隔離。工業應用也可以使用 CAN 協議和 RS-485 協議實現長距離串行通信。與隔離 CAN 和 CAN FD 信號類似，設計人員可使用專為 RS-485 協議設計的隔離式收發器。保護繼電器使用隔離式電流和電壓傳感器感應整個電網中的電力輸送。牽引逆變器和電機驅動器接收電機控制器發出的脈寬調制信號，然后信號經過隔離器向柵極驅動器發出開啟或關閉絕緣柵雙極晶體管的指令。



通過提供從隔離柵一側到另一側的偏置電源，隔離式偏置轉換器可實現隔離通信和感應。電流和電壓傳感器、數字隔離器和柵極驅動器通常需要 15W 以下甚至低至幾十毫瓦的電源。圖 1 所示為上述每種應用的示例。

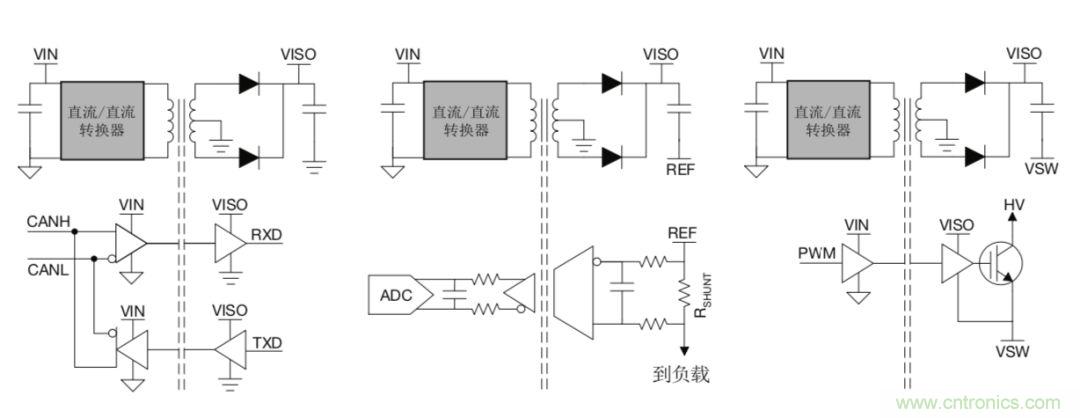

圖 1. 隔離式偏置應用



隔離式直流/直流偏置電源要求



無論是具有外部電源開關的控制器、將一個控制器與多個電源開關集成的轉換器，還是將多個控制器、電源開關和變壓器集成為一體的電源模塊，都有許多可提供隔離式偏置電源的解決方案。由于偏置電源解決方案種類廣泛，涉及的應用也是多種多樣，為了以超低成本符合各類規范，全面了解各種應用要求是非常重要的。



設計人員至少應了解偏置電源輸入電壓范圍、輸出電壓和輸出功率要求。一些應用將需要多個偏置電壓，因此確定每個輸出的可接受調節范圍至關重要。隔離等級、環境工作溫度范圍、電磁干擾 (EMI) 和電磁兼容性 (EMC) 等系統要求會進一步驅動設計決策。表 1 從極為廣泛的角度展示了隔離式偏置轉換器的四種示例規范。

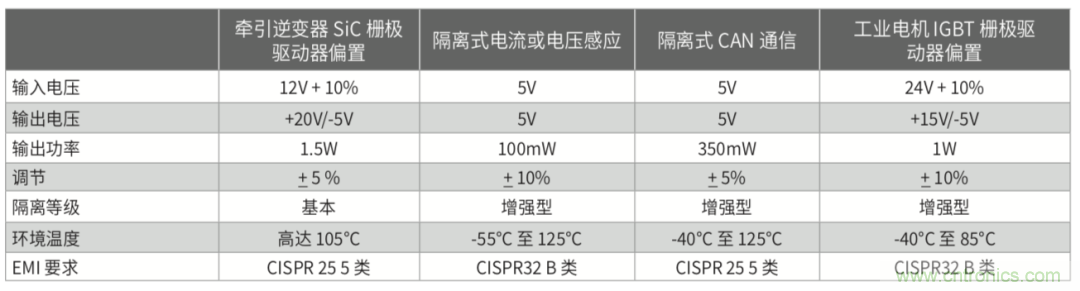

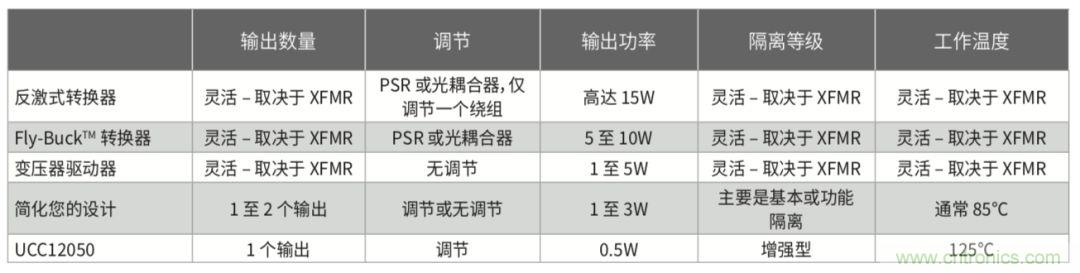

表 1. 隔離式偏置轉換器規范示例



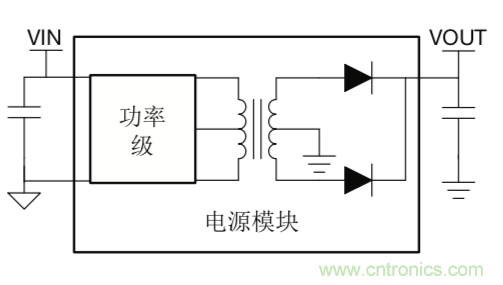

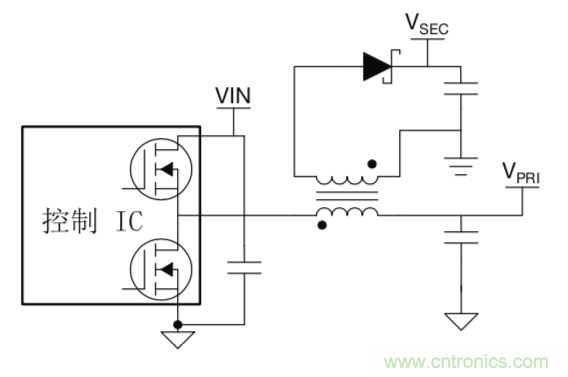

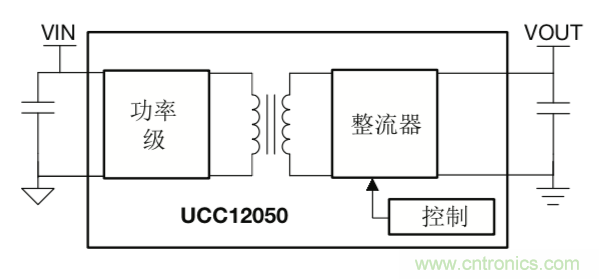

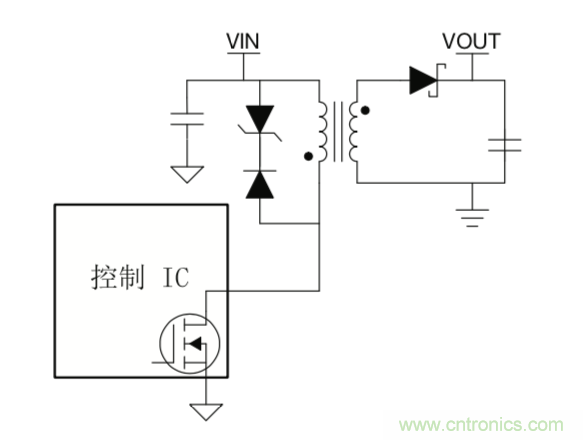

下面我們來看隔離式偏置電源拓?fù)涞牟糠质纠?/div>
