【導讀】特別注意：繞制方法為網上下載，其中變壓器繞制方法是對的，但其中存在著很多問題（比如，正規變壓器的繞組的頭和尾是要添加鐵氟龍?zhí)坠艿?，每一層之間也得打擋墻增加絕緣，要使變壓器耦合好，通常的做法是三明治繞法，比如，1-3先繞35圈 然后10-9，然后3-2繞35圈，然后繞5-4Vcc繞組），只當做新手教學，新手可看下變壓器實際繞指的基本流程。
一個變壓器所需材料：磁芯、骨架、各種銅線、麥拉膠帶。
變壓器參數：
磁芯：EE22
原邊：134T（1-3腳），輔助：32T（5-4腳），輸出：15T（10-9腳）
原邊電感：1380±10%uH
漏感：≤44uH

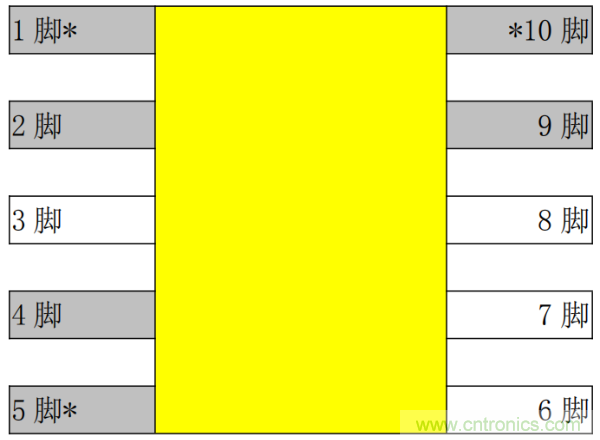

引腳分布圖：
特別注意：繞制方法為網上下載，其中變壓器繞制方法是對的，但其中存在著很多問題（比如，正規變壓器的繞組的頭和尾是要添加鐵氟龍?zhí)坠艿?，每一層之間也得打擋墻增加絕緣，要使變壓器耦合好，通常的做法是三明治繞法，比如，1-3先繞35圈 然后10-9，然后3-2繞35圈，然后繞5-4Vcc繞組），只當做新手教學，新手可看下變壓器實際繞指的基本流程。

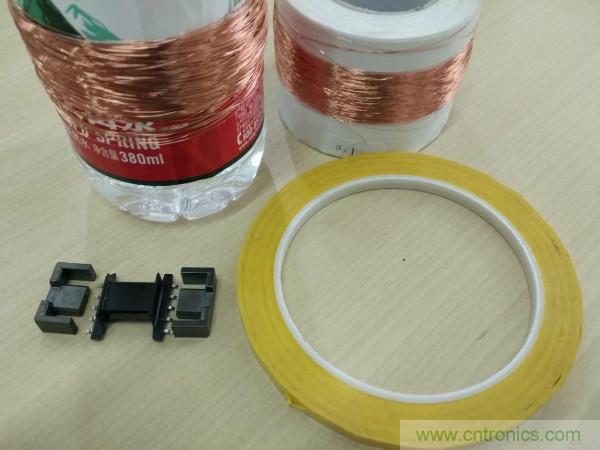

一個變壓器所需材料：磁芯、骨架、各種銅線、麥拉膠帶。

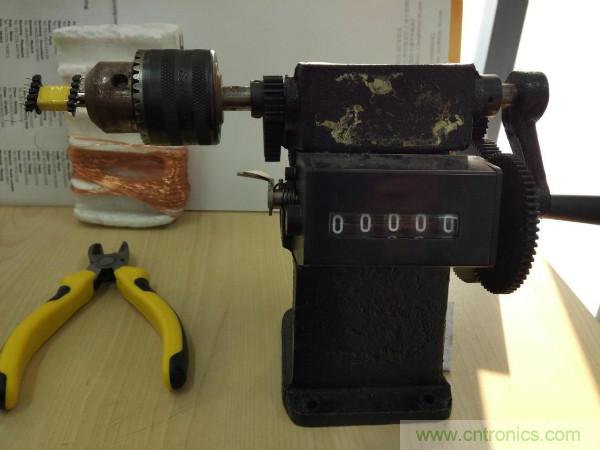

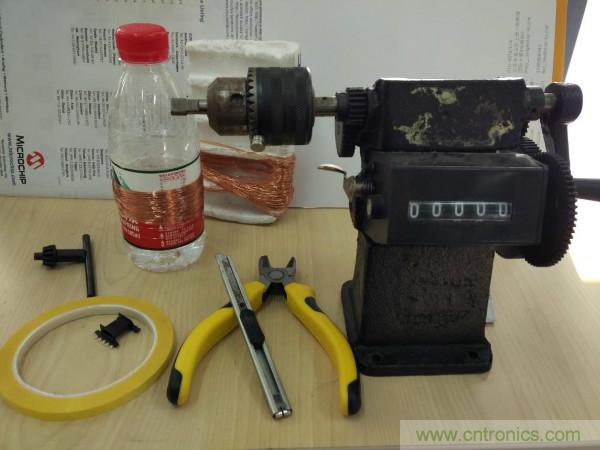

事前準備：必須材料和工具，計數器清零。

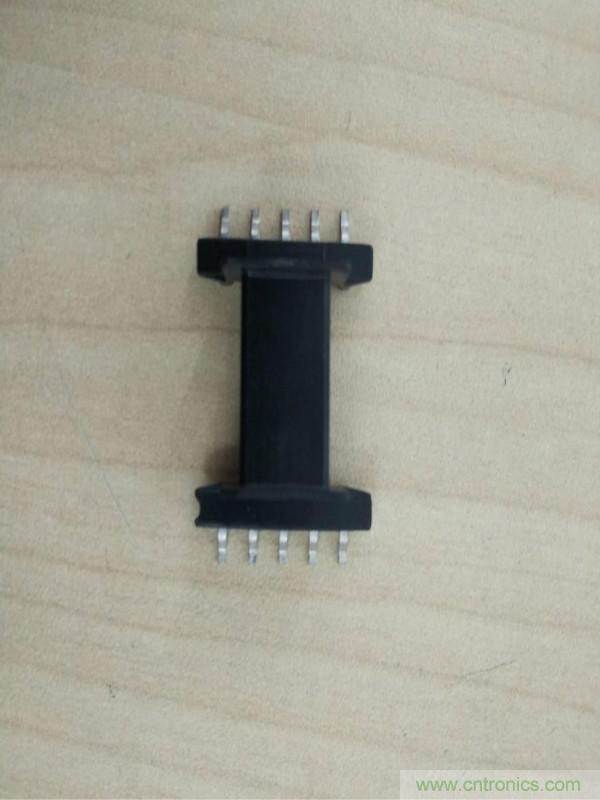

確定1 腳：左下角開口處。

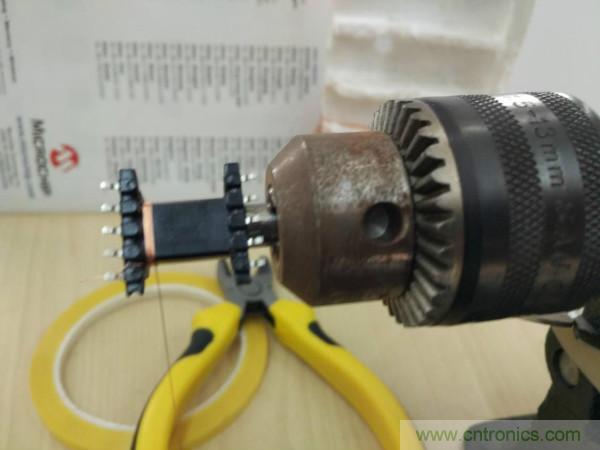

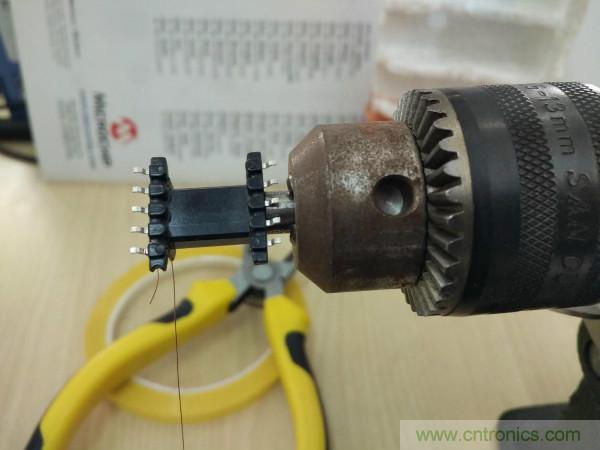

插入骨架，先繞原邊，選擇0.18mm 的線，從同名端1 腳開始繞制：

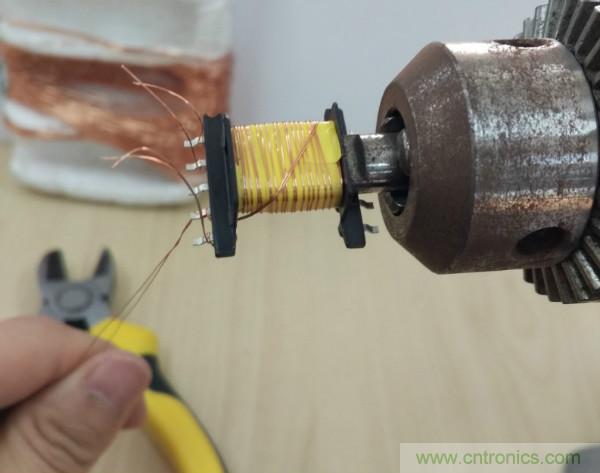

一匝挨一匝的繞……是個細致活兒。

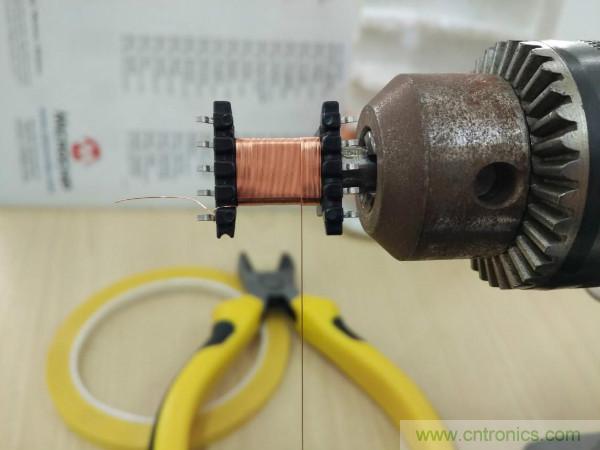

終于繞滿一層，70 匝，在確定的骨架和線徑的情況下，這個數字越固定說明手藝越好。

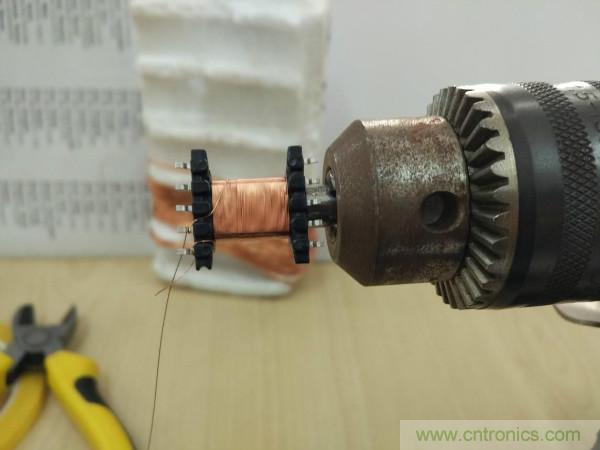

然后繼續往回繞。

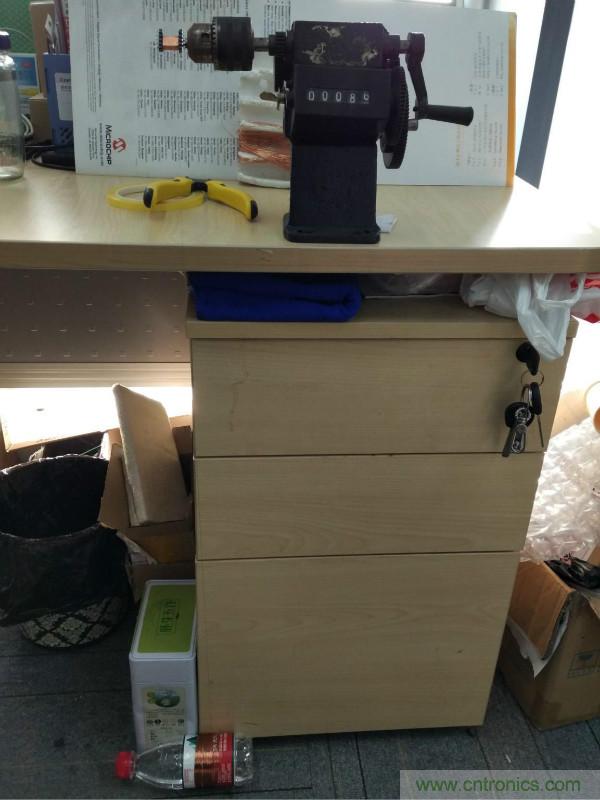

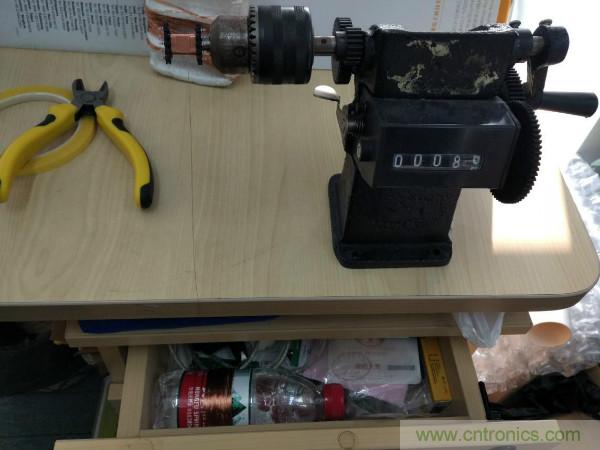

順便插一句，我喜歡把線軸放在下面，這樣可以扯上力，手只要掌握線橫向的偏移即可。
不過這樣會導致線拉的太長……
相比之下這樣可能會更好。
原邊繞主組繞完了，綁在2 腳上，剪斷。
均勻的纏上麥拉膠帶。
計數器清零準備輔助繞組。
本次采用0.18mm 線雙繞的方法，找到同名端5 腳開始。
如果不能繞滿一層，盡量繞的均勻，雙線難度更大，我最多繞過四線的屏蔽繞組。
然后直接回來，然后纏好麥拉膠帶。
找到同名端10 腳，輸出繞組同樣繞。

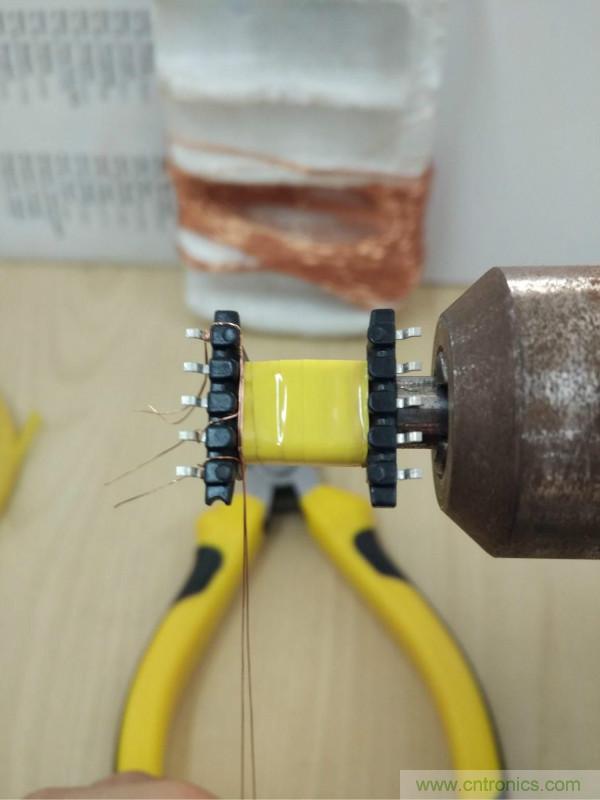

纏好麥拉膠帶，繞制工作結束。

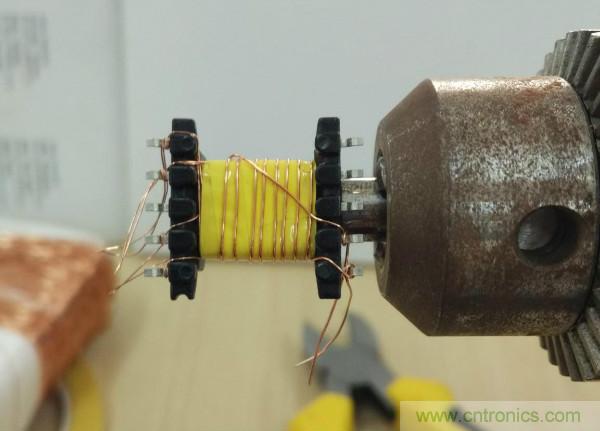

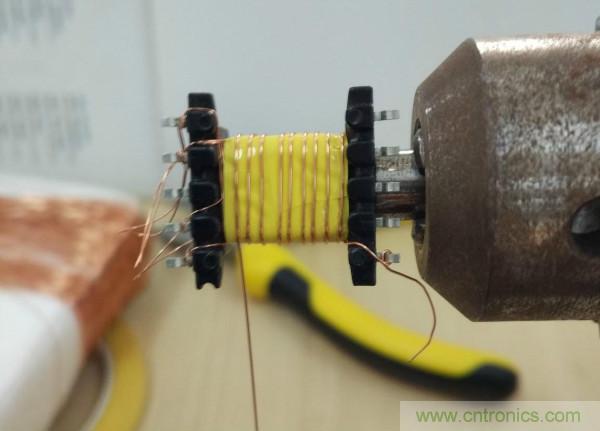

或者我們也可以這樣，把輔助繞組和輸出繞組繞在同一層（注意這樣繞原副邊是不能做耐壓試驗的）。

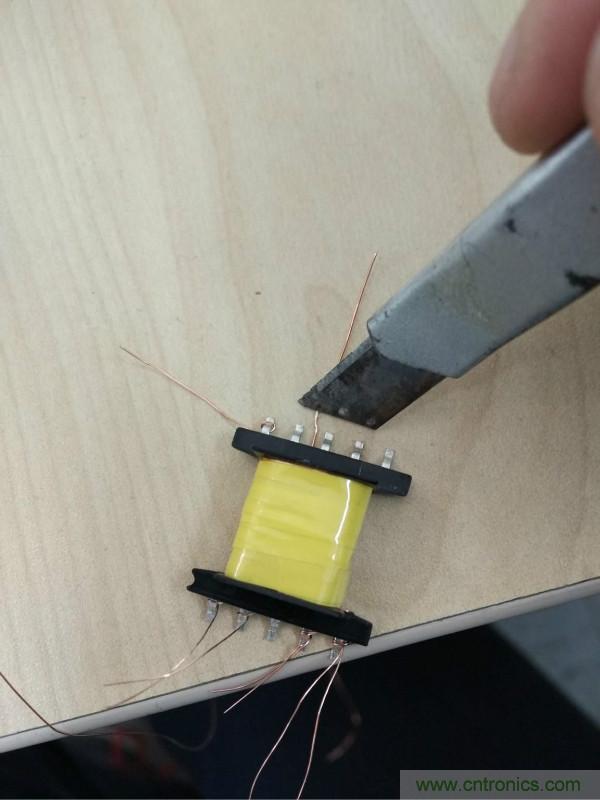

把線打開，刮漆，焊在腳上，注意用刀背輕刮，不然掛斷了線很有可能前功盡棄，這里我單獨用一頁來著重說明。

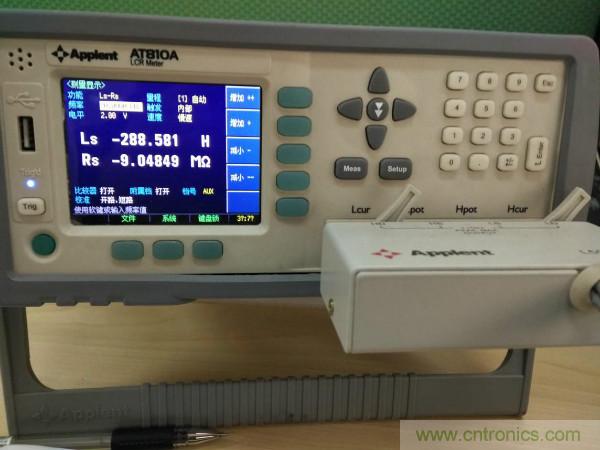

打開電橋，準備測電感，功能檔位選擇Ls-Rs，頻率調到最大也只有20kHz（我們的最大工作頻率是132kHz）。
記得給變壓器編號，方便記錄。

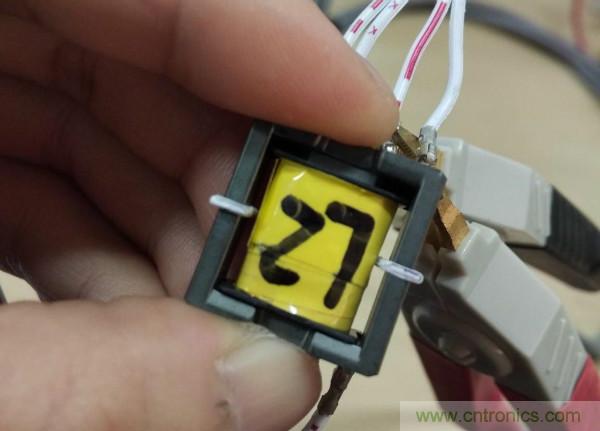

首先插入磁芯，用手捏住，測量原邊電感——居然有40mH，正常，因?yàn)閹缀鯖](méi)有開氣隙。
開氣隙的方法有“磨”和“墊”兩種方法，我這里采用墊的方法，先墊一邊，測一測，電感小了很多，不過還是偏大，還得加墊，可以直接墊絕緣膠帶。

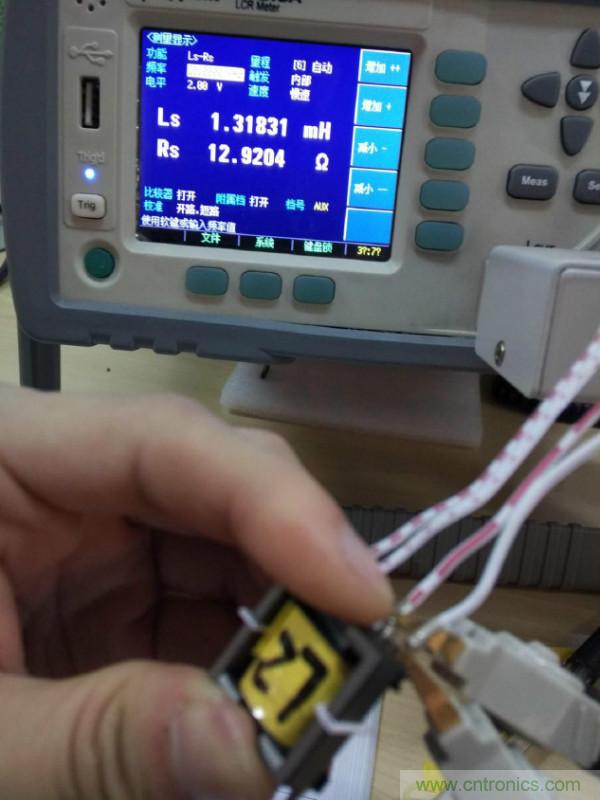

又加一邊，這次電感有1318uH，符合1380±10%的要求。備注：因?yàn)橛斜硌莸某煞衷冢院茼樌木驼业搅俗罴押穸?，?shí)際上并沒有這么順利。
清晰點的。

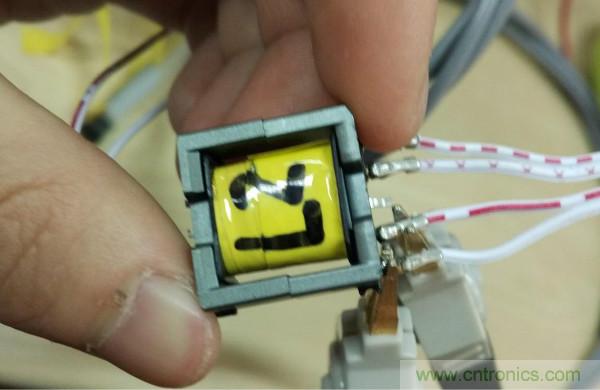

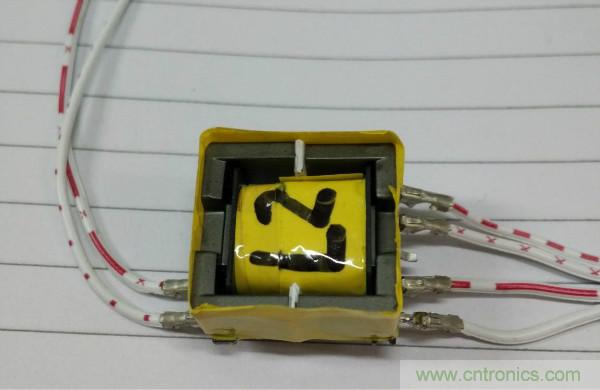

纏上麥拉膠帶，上個美照
事實上，并沒有結束……
漏感測量：把輔助繞組和輸出繞組短路，測量輸出繞組的電感值，28.73uH<44uH，完全符合要求，可以裝機調試了。
