DC/DC模塊電源常用的電路形式
發布時間:2020-01-17 責任編輯:wenwei
【導讀】首先先了解這些東西,然后再去分析,切入點首先要對,不能說拿著圖就瞎分析,追求個大概,這種看似比一般人知道稍微多點,又不能定量分析的狀態很常見。就好比在學校,除了學霸,學渣的另外一種存在,叫做學酥,表面看起來很學霸,但一碰就掉渣渣。
開關電源功率電路分析要點:
1.電容的電壓不能突變,電感的電流不能突變;
2.流經電容的電流平均值為零,電感兩端電壓的平均值為零;
3.理想變壓器電壓與匝數成比且同名同極性,電流與匝數成反比且點進點出;
4.電容恒流充電的公式為C*ΔU=I*T,電感恒壓儲能的公式為L(zhǎng)*ΔI=U*T;
5.變壓器與電感的伏秒積必須平衡。
首先先了解這些東西,然后再去分析,切入點首先要對,不能說拿著圖就瞎分析,追求個大概,這種看似比一般人知道稍微多點,又不能定量分析的狀態很常見。就好比在學校,除了學霸,學渣的另外一種存在,叫做學酥,表面看起來很學霸,但一碰就掉渣渣。
碎片化的學習是無效的,有時間的話,建議大家多做思維導圖,構建好知識體系。

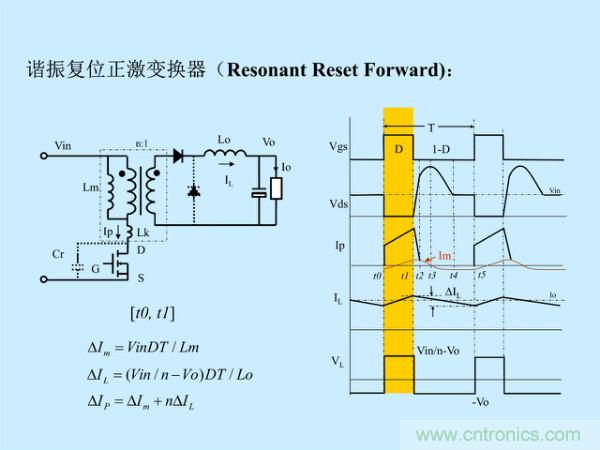

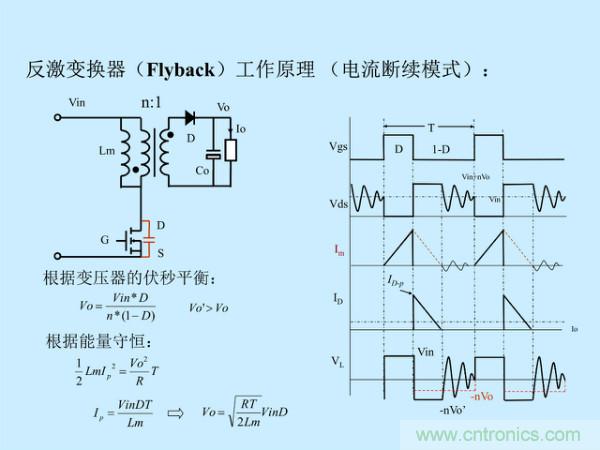

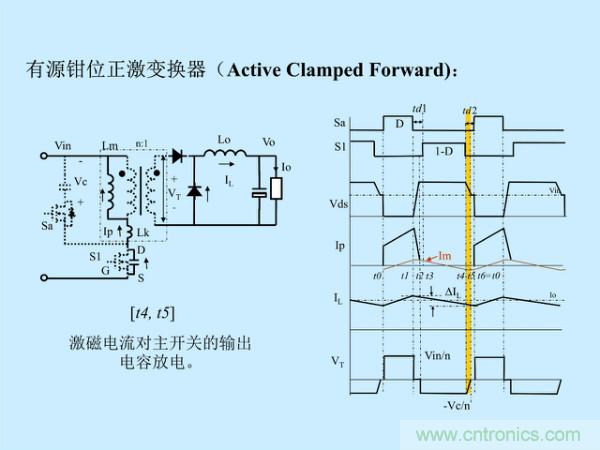

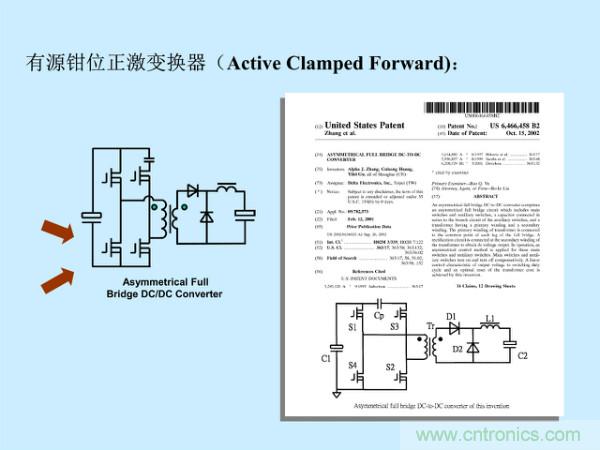

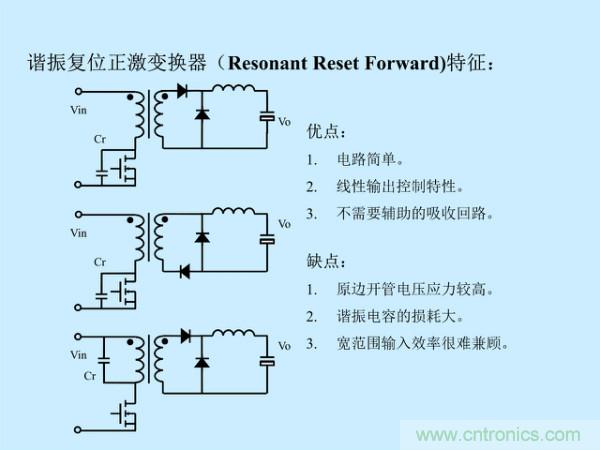

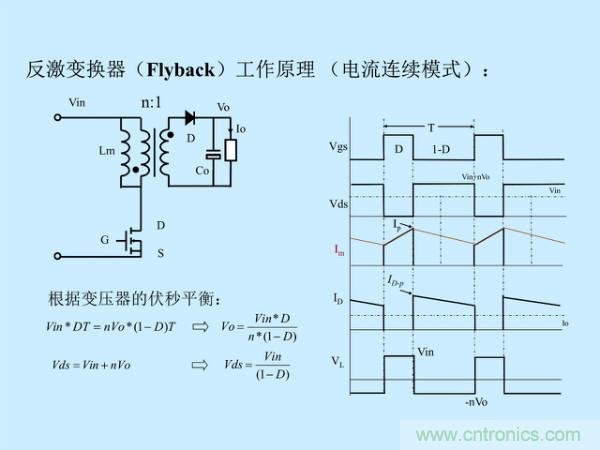

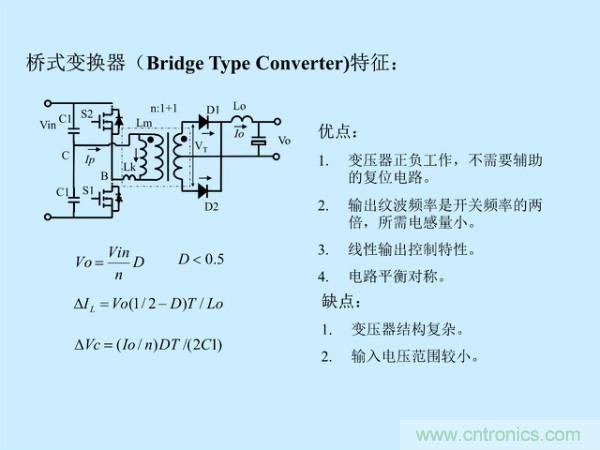

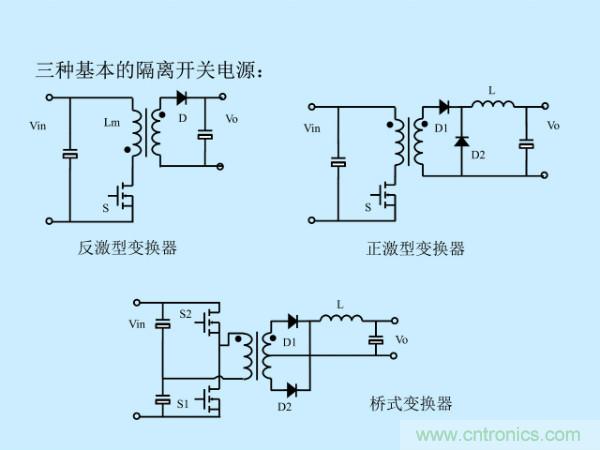

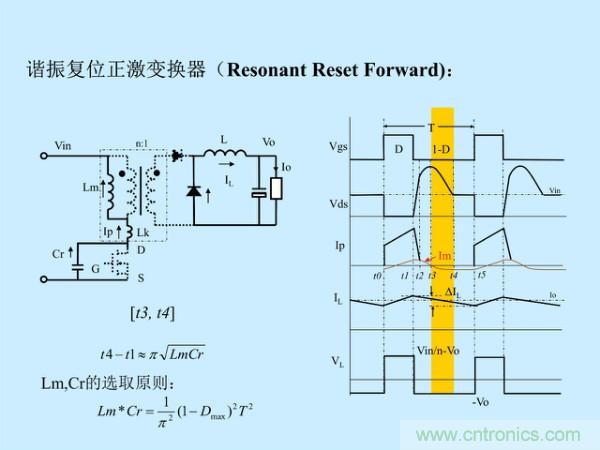

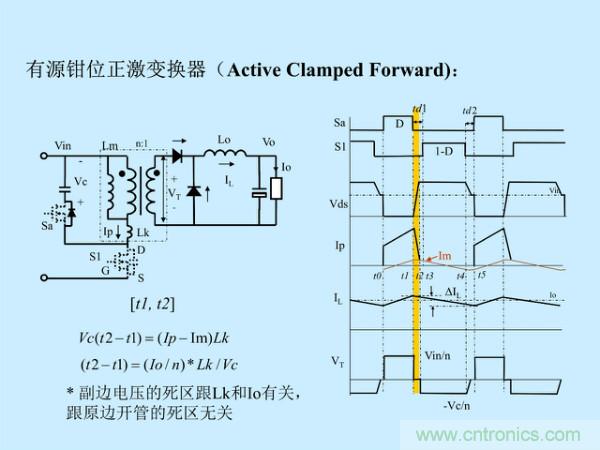

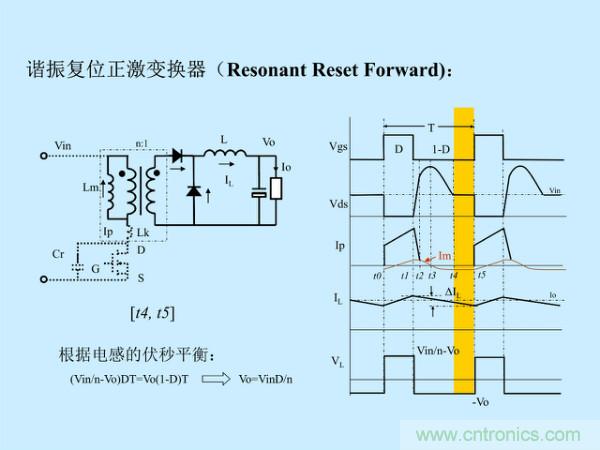

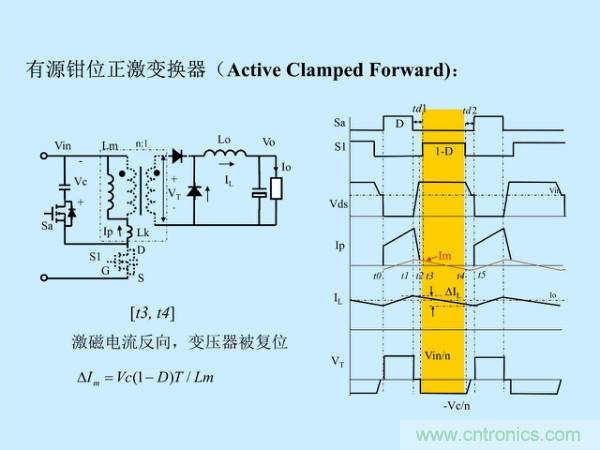

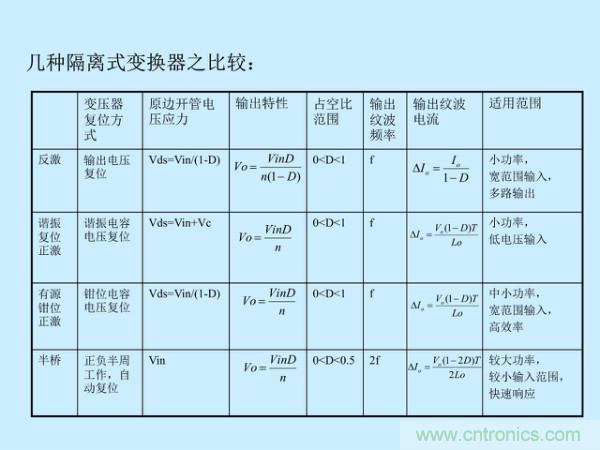

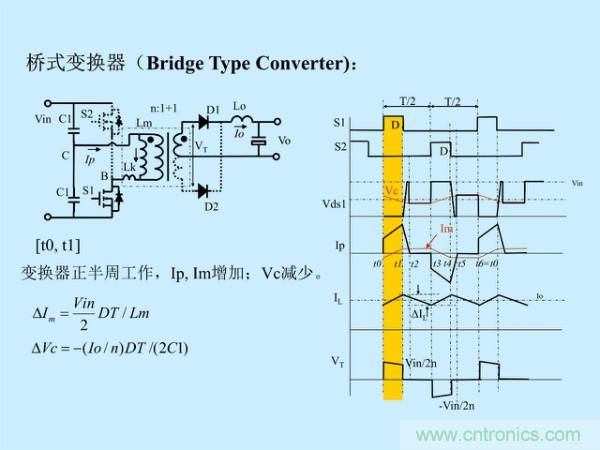

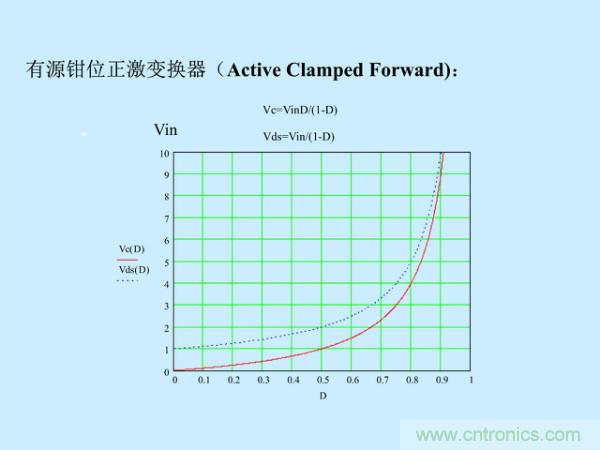

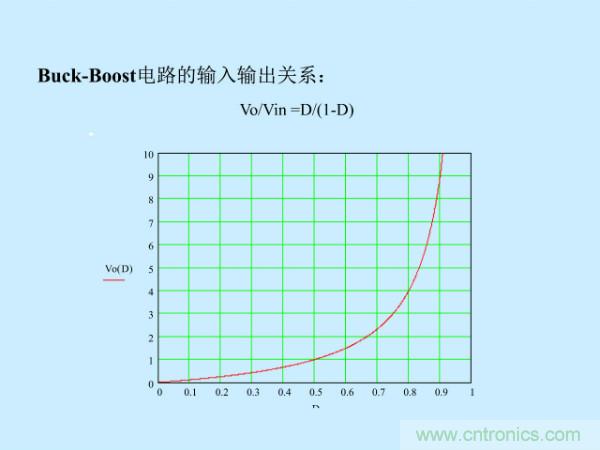

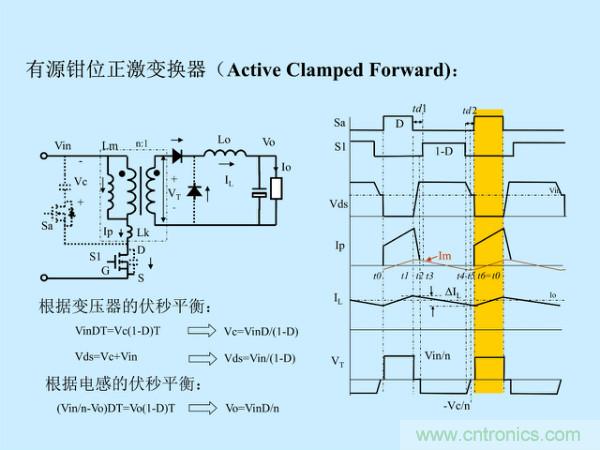

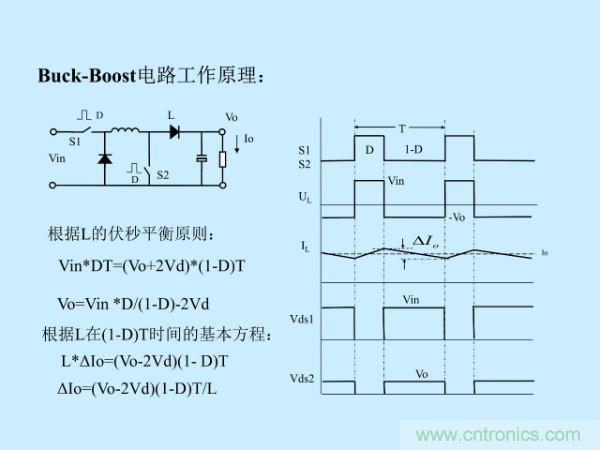

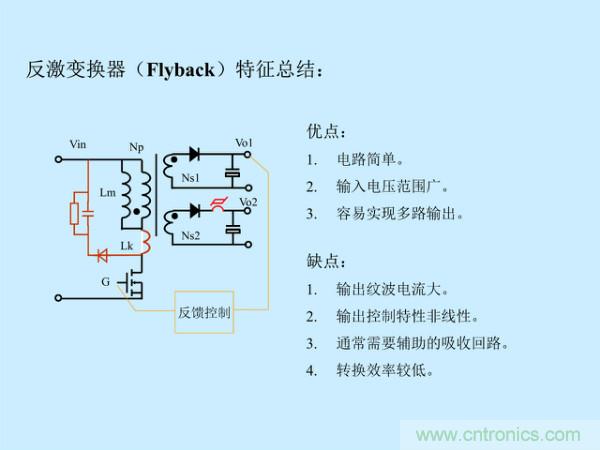

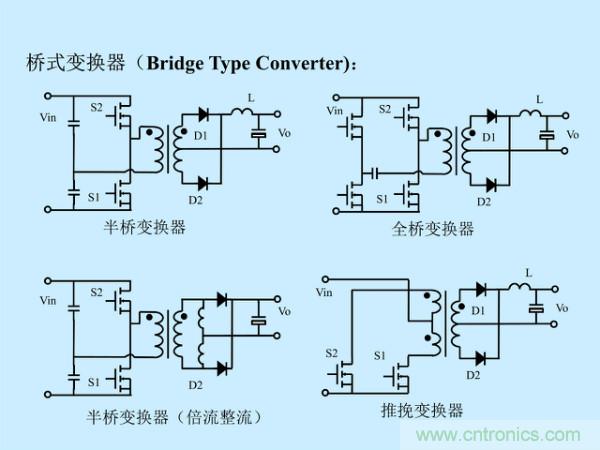

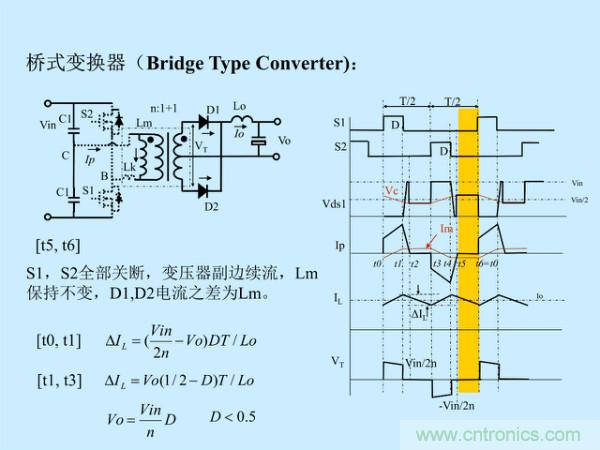

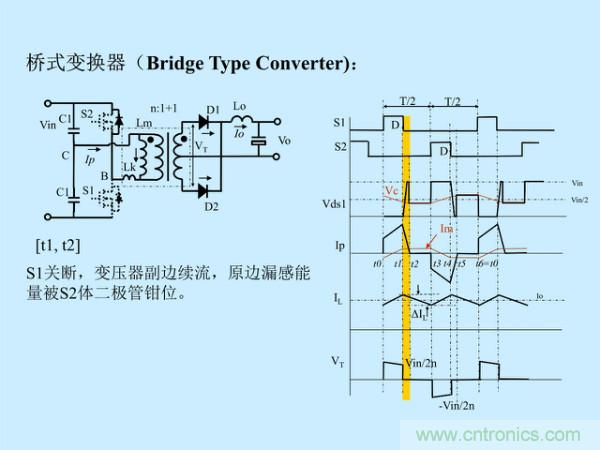

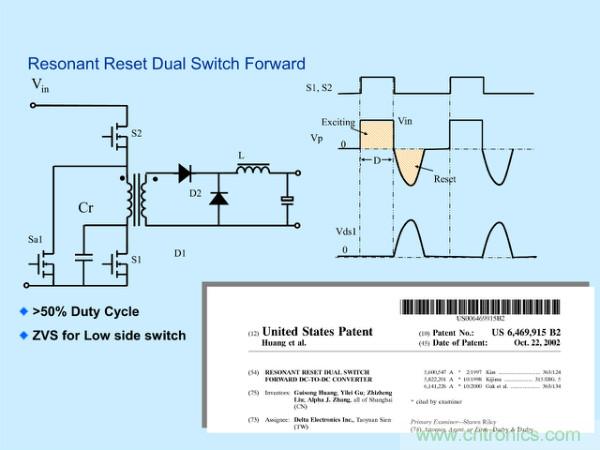

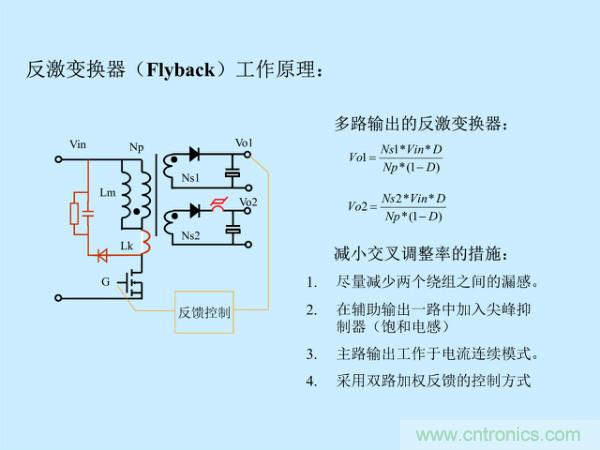

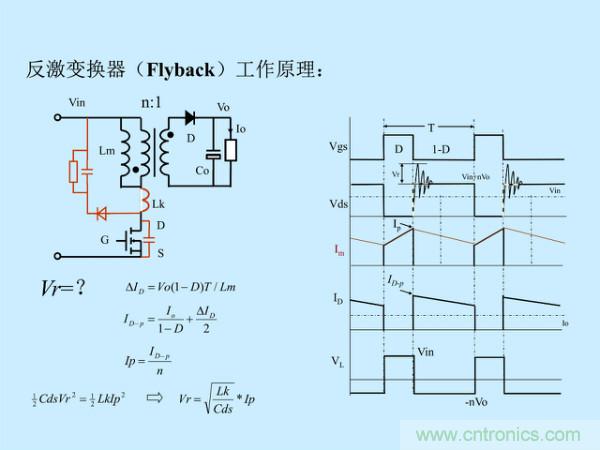

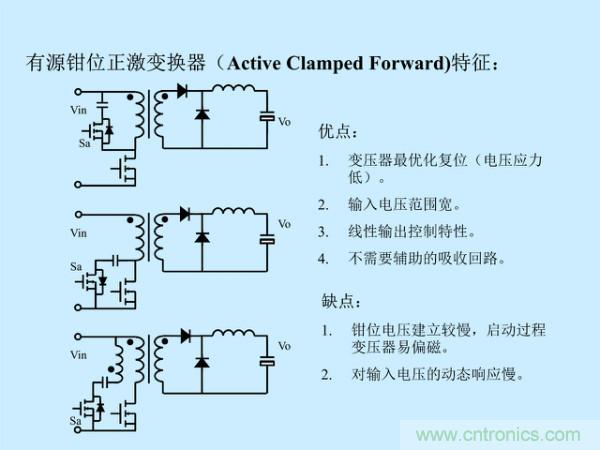

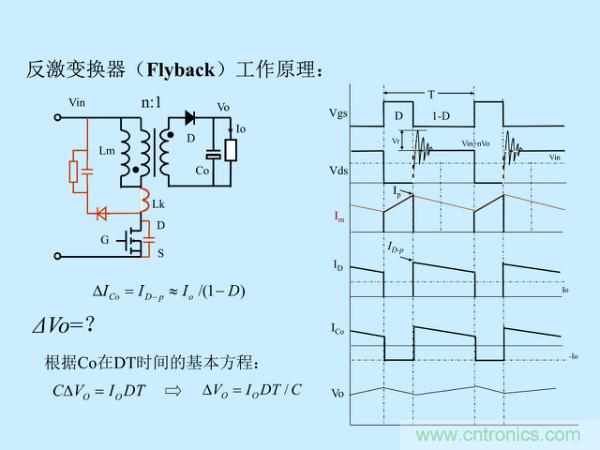

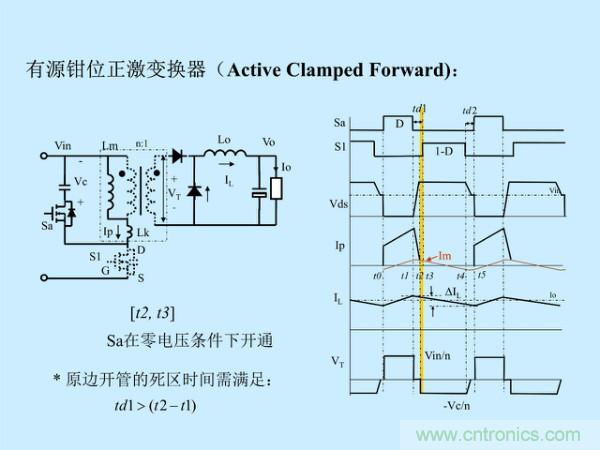

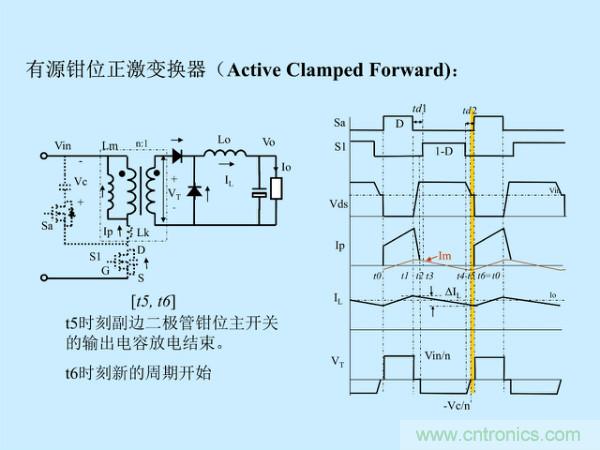

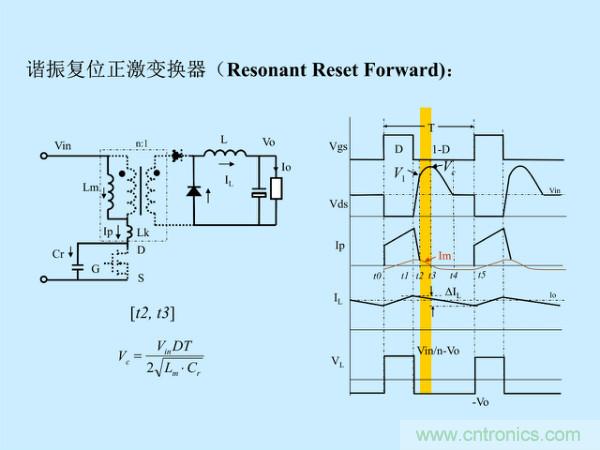

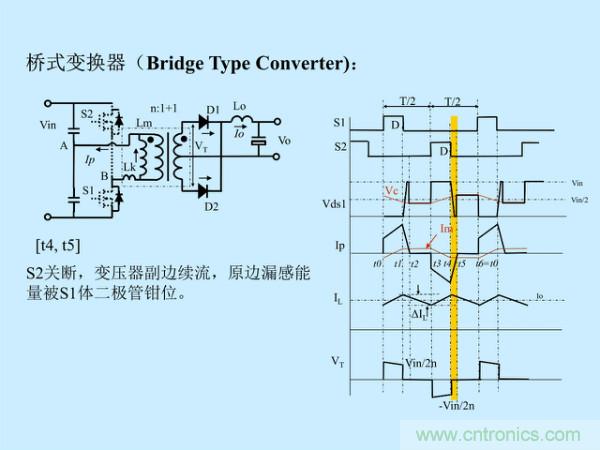

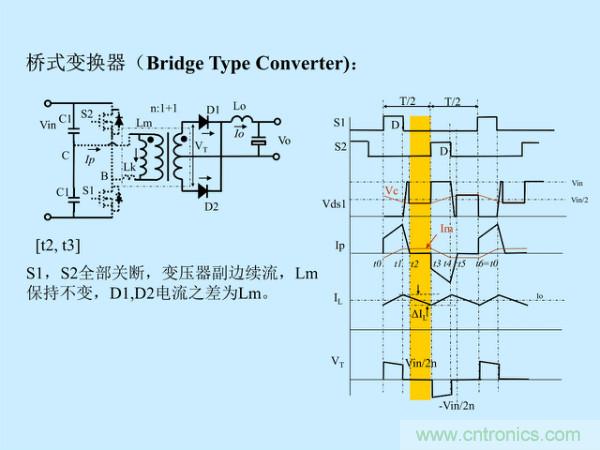

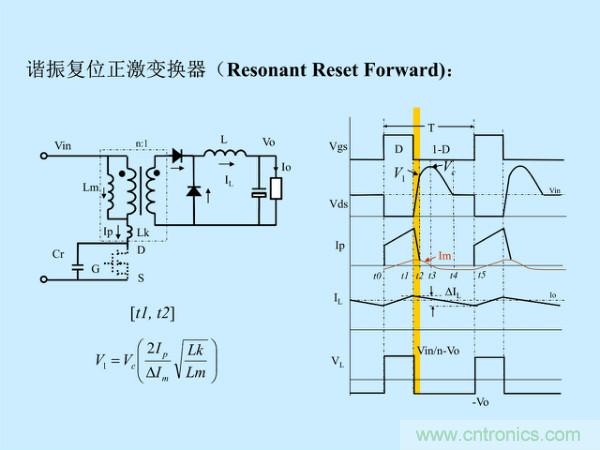

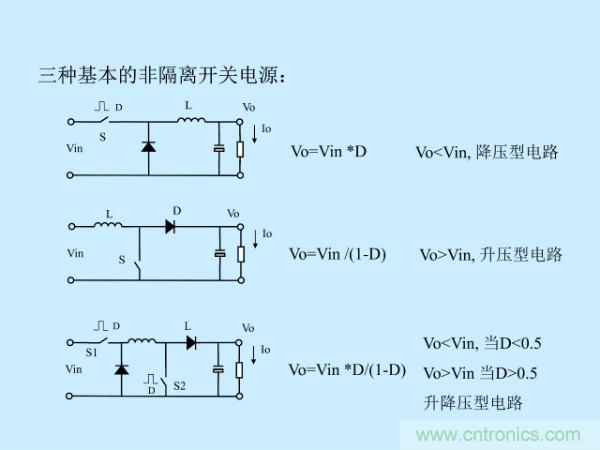

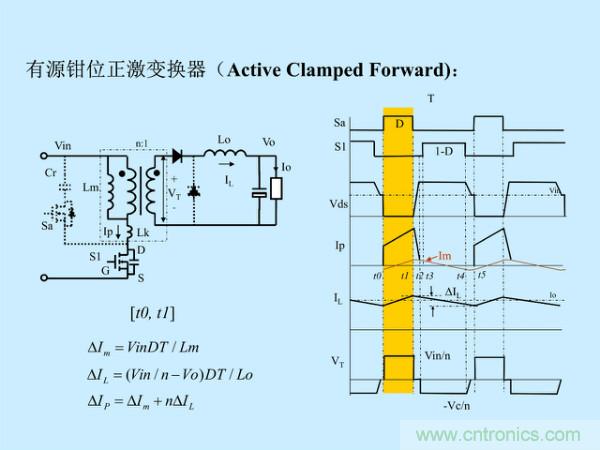

下面設計拓?fù)涞闹苯臃艌D片,這樣直觀點:
22
