【導讀】LTM4626 和 LTM4638 是高效率、降壓型 μModule® 穩壓器，能夠采用 3.1 V 至 20 V 的輸入電壓分別提供 12 A 和 15 A 的連續輸出電流。這兩款器件采用了一種創新型 3D 封裝結構，稱為內置組件級的封裝 (CoP)，在該結構中電感位于 μModule 器件頂部。電感相對較高的質量、加上與空氣直接接觸或附接至傳統的散熱器，可有效地將熱量從內部 MOSFET 吸走，從而實現此類小面積封裝的快速高效冷卻。
這些穩壓器能夠在滿負載條件下支持輸出，而其他穩壓器在此情況下必須降低運行速度。例如，在 75°C 環境溫度和 200 LFM 氣流條件下，這兩款穩壓器均可依靠一個 12 V 輸入在滿負載 (12 A 或 15 A) 時產生 1 V 輸出。
由于它們作為電流模式 DC/DC 穩壓器運行，因此可輕松通過并聯方式組合多個器件以分擔較高的負載電流。并聯穩壓器能夠異相工作，以降低輸入和輸出紋波，只需連接多個器件的輸出和輸入時鐘引腳即可。確保整個電壓、負載和溫度范圍內 (–40°C 至 +125°C) 的總輸出電壓 DC 準確度為 ±1.5%。為了補償高電流下由寄生阻抗引起的任何電壓降，LTM4626 和 LTM4638 內置遠程檢測功能。輸出電壓跟蹤和軟啟動功能允許用戶定制電源排序。開關頻率可通過一個簡單的外部電阻設定 (可設置范圍為 400 kHz 至 3 MHz) 或同步至一個外部時鐘。LTM4626 和 LTM4638 具有相同的引出腳配置。

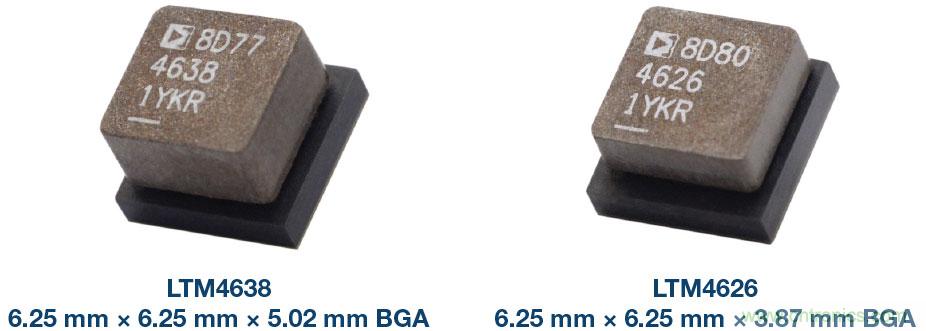

圖 1.LTM4638 和 LTM4626 的輸出電流不同，但是具有相同的引腳布局。
12 V 輸入、1 V 輸出、全陶瓷電容解決方案
圖 3 示出了一款全陶瓷電容設計，它最大限度縮減了總體解決方案尺寸，同時允許將輸入和輸出電容布設在電路板的背面。該設計利用了 LTM4638 的內置功能，以最大限度縮小電路的占板面積，如圖 2 所示。圖 4 和圖 5 示出了采用 DC2665A 演示電路在各種不同條件下獲得的熱性能和效率。

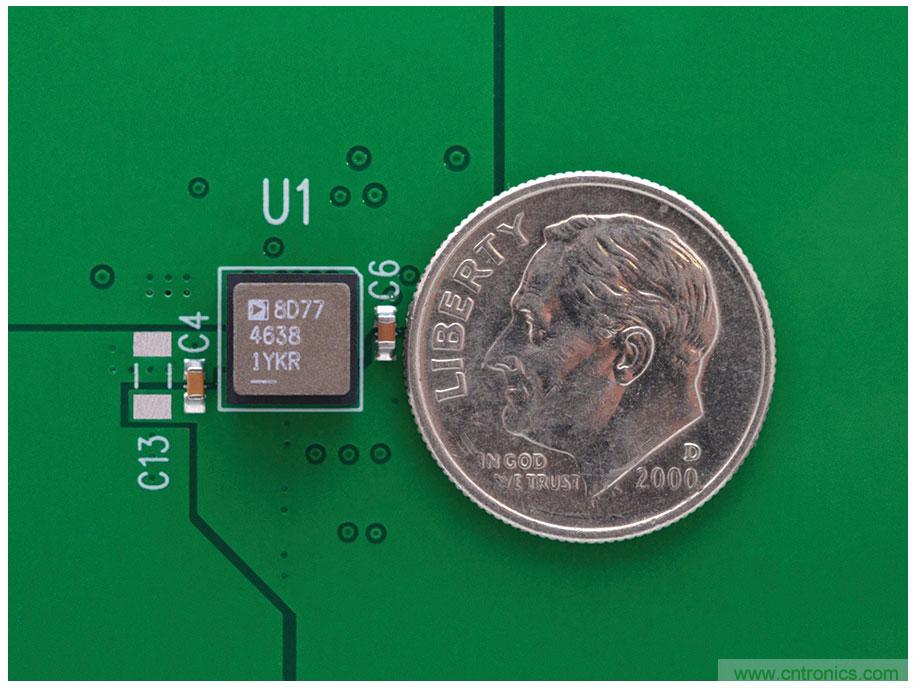

圖 2.纖巧型 15 A DC/DC μModule 穩壓器解決方案 (采用了安裝在一塊 DC2665A-B 演示板上的 LTM4638)。這里示出了輸入和輸出電容——少量的陶瓷電容和一個電路板背面的電阻。

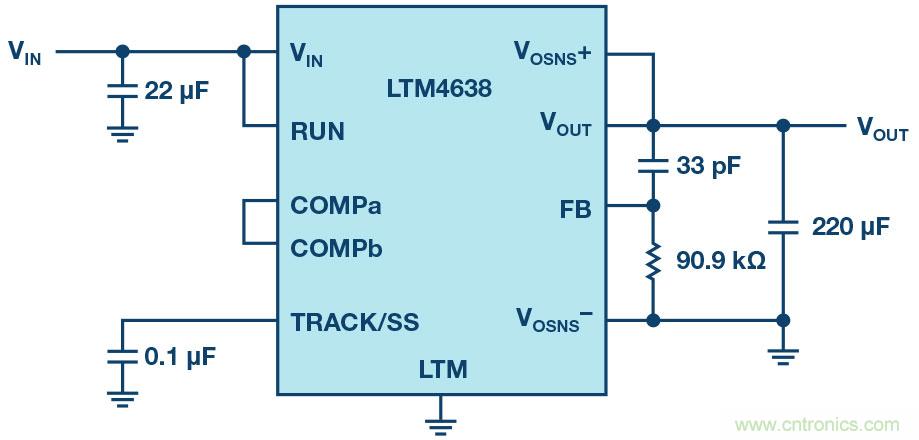

圖 3.LTM4638 12 V 輸入、1 V 輸出、600 kHz 簡化原理圖 (僅采用陶瓷電容和極少的組件)。圖中未示出浮置引腳。

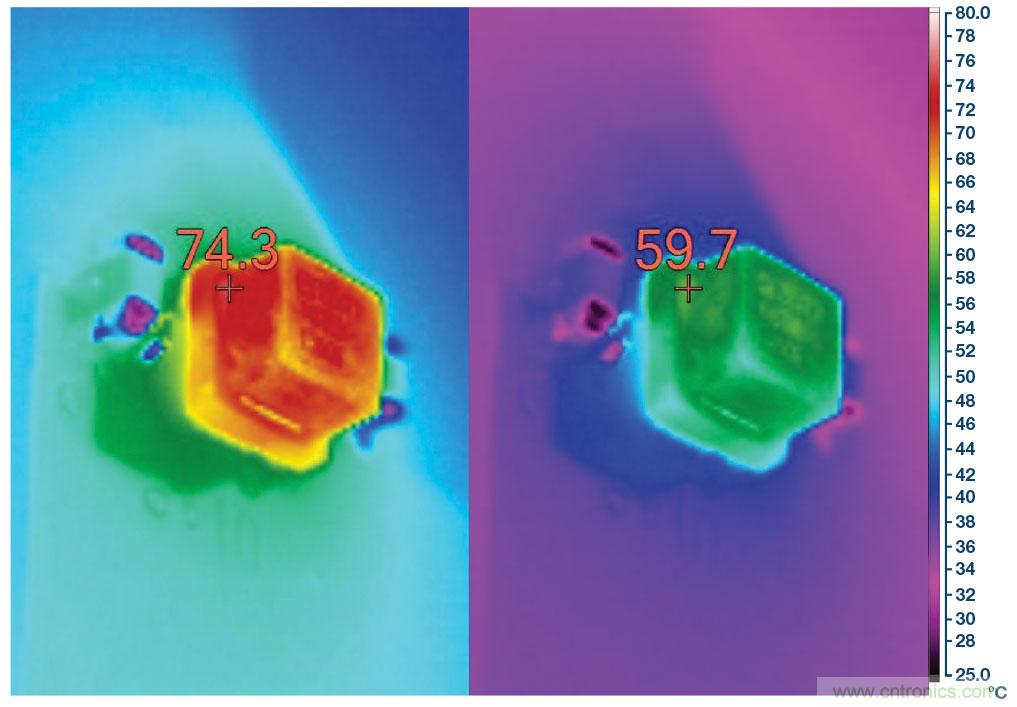

圖 4.在該對比中 (0 LFM 和 200 LFM 氣流)，CoP 設計的有效氣流冷卻對 LTM4638 熱性能的影響清晰可見 (12 V 輸入、1 V/15 A 輸出)。

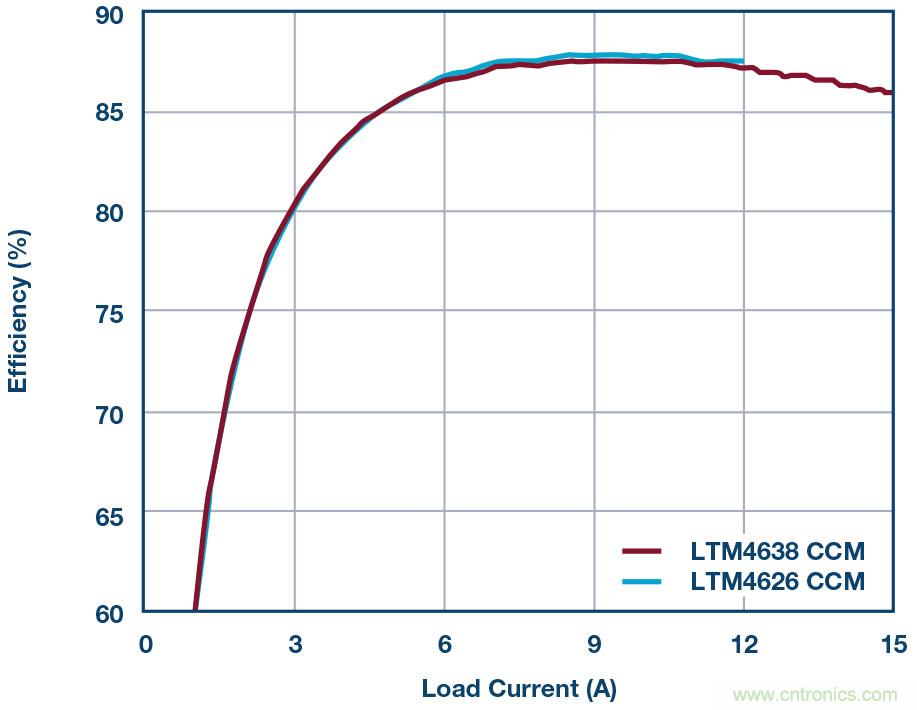

圖 5.LTM4626 和 LTM4638 的效率 (12 V 輸入、1 V 輸出、600 kHz 工作頻率)。

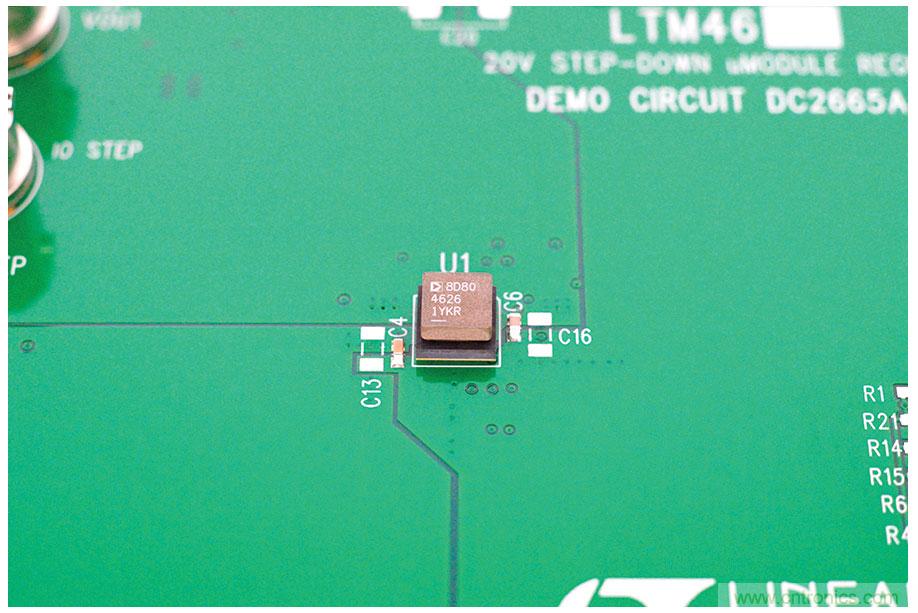

圖 6.DC2665A-A 演示板上的 LTM4626。
結論
6.25 mm x 6.25 mm LTM4626 和 LTM4638 12 A 及 15 A μModule 穩壓器采用纖巧的高散熱效率封裝，可提供高功率。CoP 結構利用裸露的電感作為散熱器，以實現快速有效的冷卻。僅需少量的附加組件即可構成完整的緊湊型穩壓器解決方案?？奢p松并聯多個器件來提供更大的負載，以打造真正的大功率密度解決方案。
作者簡介
Timothy Kozono 是 ADI 公司電源產品部的應用工程師，致力于 µModule 器件和軟件開發。他分別于 2008 年和 2010 年獲得加州州立理工大學 (位于加州圣路易斯奧比斯波市) 電氣工程學士和碩士學位。
