【導讀】本文介紹了繼電器和磁簧開關中常用的三種觸頭外形(Form A、Form B 和 Form C)的定義和區別,為繼電器和磁簧開關的選型提供指南。
在繼電器和磁簧開關的選型中,經常會遇到三種觸頭外形(Form A、Form B 和 Form C)。這三種不同的觸頭外形有什么區別呢?
Form A 表示當繼電器線圈不通電或者磁簧開關附近沒有磁場的時候,觸頭保持常開狀態。
Form B 表示當繼電器線圈不通電或者磁簧開關附近沒有磁場的時候,觸頭保持常閉狀態。
Form C 類似于單刀雙擲開關,由一個動觸頭和兩個不動觸頭構成,當繼電器線圈不通電或者磁簧開關附近沒有磁場的時候,兩個不動觸頭一個常開狀態,另一個保持常閉狀態。當繼電器線圈通電或者磁簧開關附近有磁場的時候,動觸頭則從常閉位置裝換到常開位置。
圖1:在沒有通電的時候,這三種觸頭外形的結構圖。
圖2:當通電的時候,這三種觸頭由圖1中的狀態變?yōu)閳D2中的狀態。

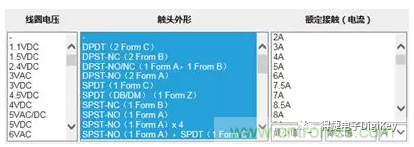

你可能發現有些繼電器會有多個觸頭和不同的結構。你可以根據自己的需求,選擇所需要的頭外形,如下圖所示。
