針對不同安規，漏電流要求也不一樣，在設計時需特別留意

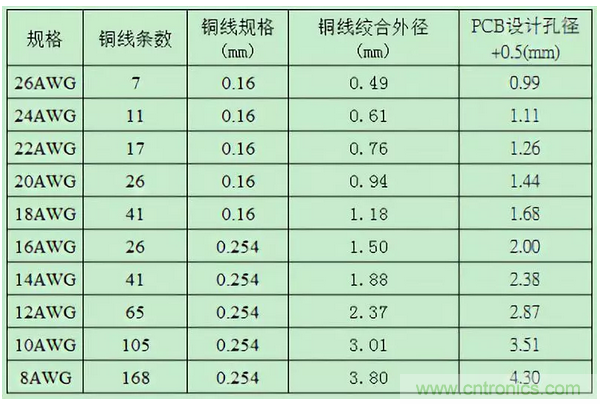

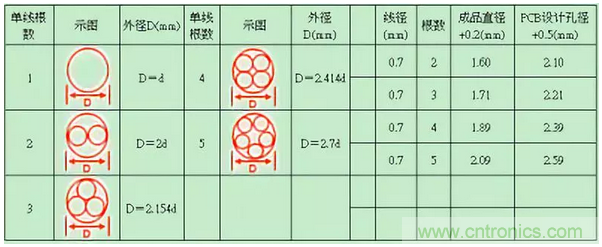

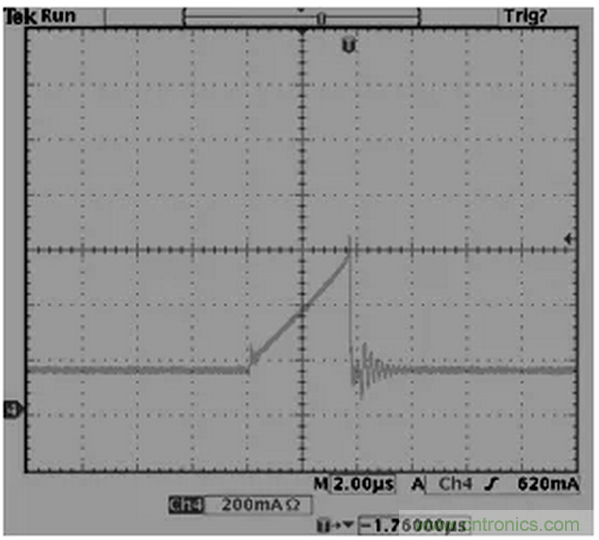

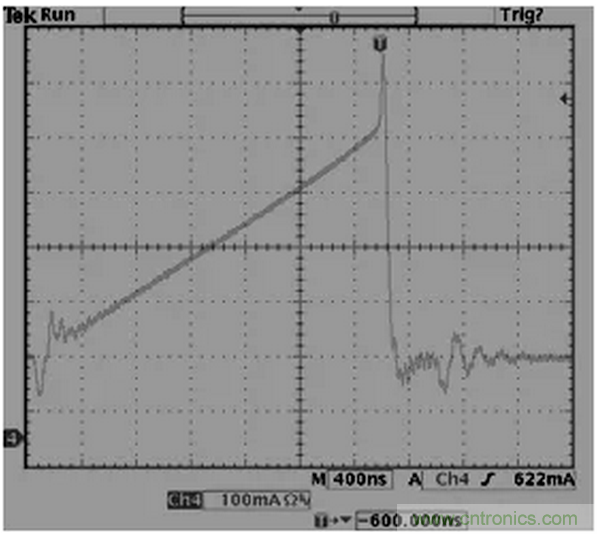

32.反激拓補結構，變壓器B值需小于3500高斯，如果變壓器飽和一切動作將會失控，如下，上圖為正常，下圖為飽和。







變壓器的磁飽和一定要確認，重重之重，這是首條安全性能保障，包括過流點的磁飽和、開機瞬間的磁飽和、輸出短路的磁飽和、高溫下的磁飽和、高低壓的磁飽和。

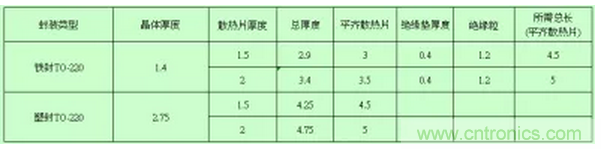

33.結構設計，散熱片使用螺絲固定參考以下表格設計，實際應用中應增加0.5-1mm余量，參考如下表格：





BOM表上寫的螺絲規格一定要對，不然量產時會讓你難受



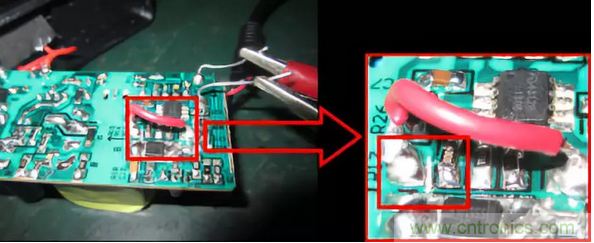

34.結構設計，AC PIN焊線材的需使用勾焊，如果不是則要點白膠固定。



理由：安規要求



經常被第三方機構退回樣品，整改

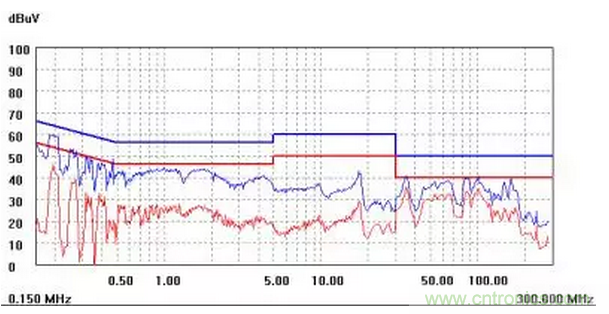

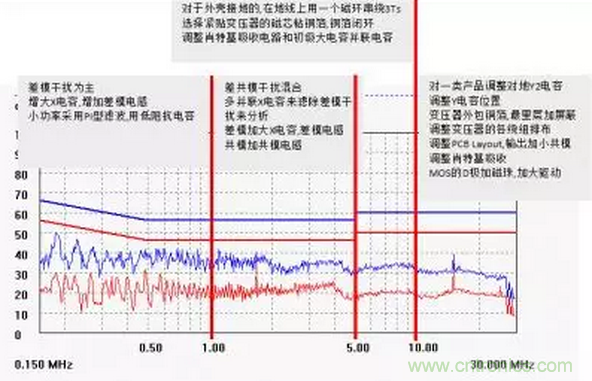

35.傳導整改，分段處理經驗，如下圖，這只是處理的一種方法，有些情況并不是能直接套用

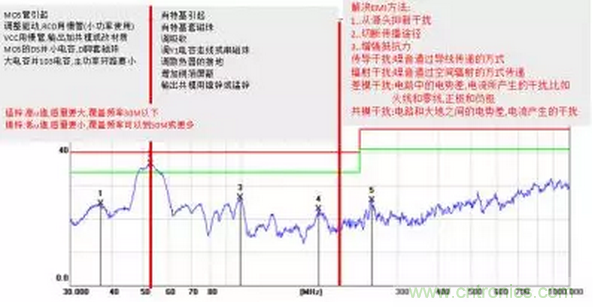

36.輻射整改，分段處理經驗，如下圖，適合一些新手工程師，提供一個參考的方向，有些情況并不是能直接套用，最主要的還是要搞清楚EMI產生的機理。

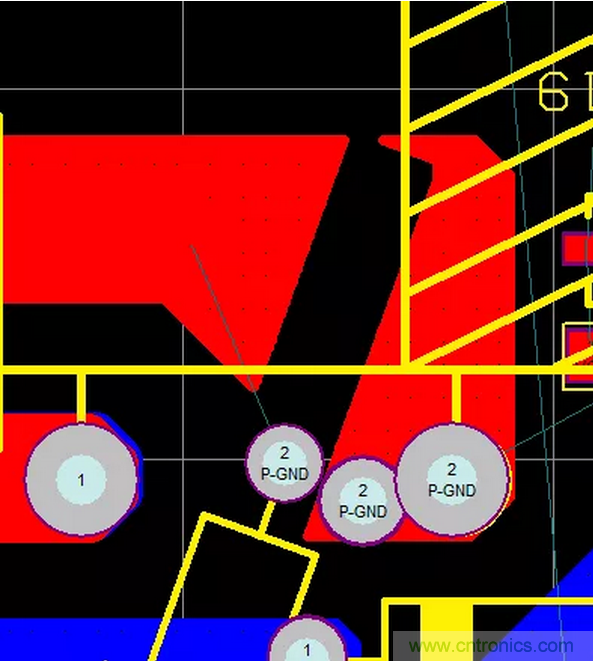

37.關于PCB碰到的問題，如圖，為什么99SE畫板覆銅填充的時候填不滿這個位置？像是有死銅一樣

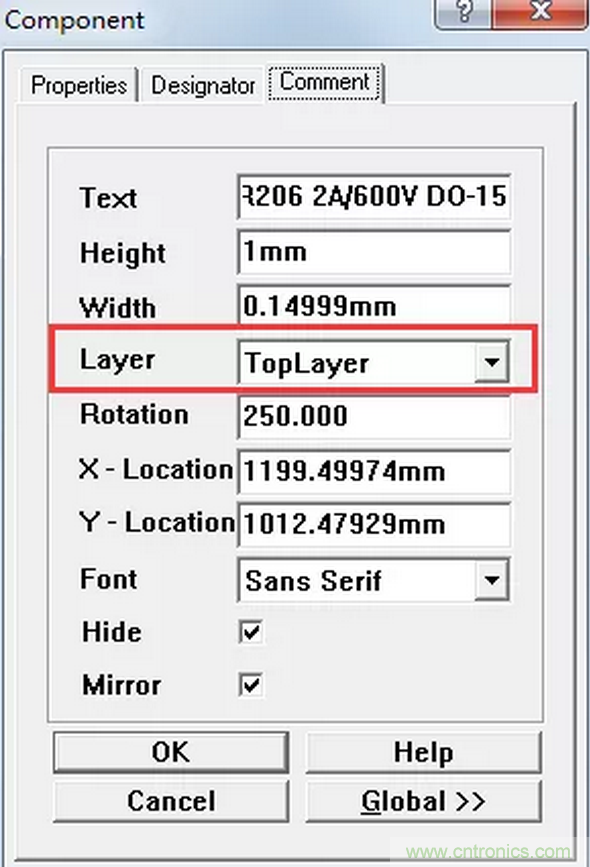

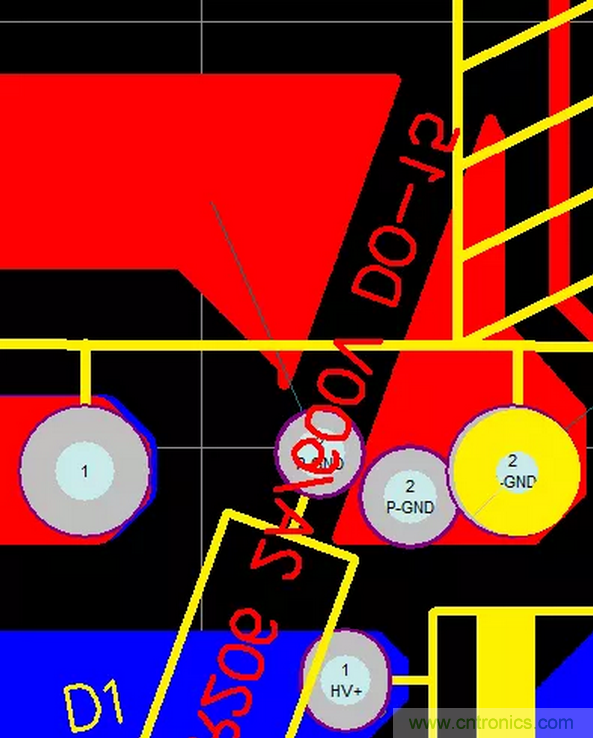

D1這個元件有個文字描述的屬性放在了頂層銅箔，如圖

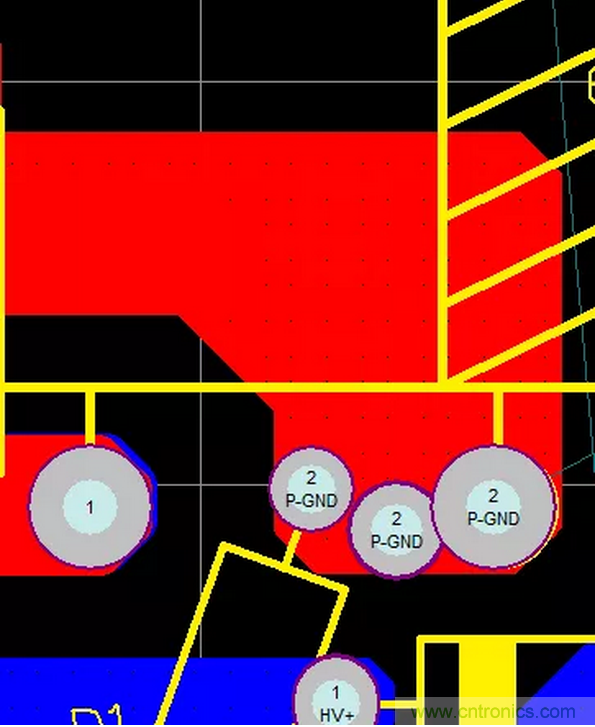

把它放到頂層絲印后，完美解決。







38.變壓器銅箔屏蔽主要針對傳導，線屏蔽主要針對輻射，當傳導非常好的時候，有可能你的輻射會差，這個時候把變壓器的銅箔屏蔽改成線屏蔽，盡量壓低30M下降的位置，這樣整改輻射會快很多。



EMI整改技巧之一



39.測試輻射的時候，多帶點不同品牌的MOS、肖特基。有的時候只差2、3dB的時候換一個不同品牌會有驚喜。



EMI整改技巧之二



40.VCC上的整流二極管，這個對輻射影響也是很大的。



一個慘痛案例，一款過了EMI的產品，余量都有4dB以上，量產很多次了，其中有一次量產抽檢EMI發現輻射超1dB左右，不良率有50%，經過層層排查、一個個元件對換。最終發現是VCC上的整流二極管引發的問題，更換之前的管子（留低樣品），余量有4dB。對不良管子分析，發現管子內部供應商做了鏡像處理。



41.一個冷知識，如何測量PCB的銅箔厚度？



方法：在PCB板上找一條光滑且長的線條，測量其長度L，再測寬度W，再用DC源加1A電流在其兩端測得壓降U



依據電阻率公式得出以下公式：





例：取一段PCB銅箔，長度L為40mm，寬度為10mm，其通過1A電流兩端壓降為0.005V，求該段銅箔厚度為多少u(mài)m？





42.一款36W適配器的EMI整改案例，輸出12V/3A，多圖對比，整改花費時間3周。



變壓器繞法一：Np1→VCC→Ns1→Ns2→銅屏蔽0.9Ts→Np2

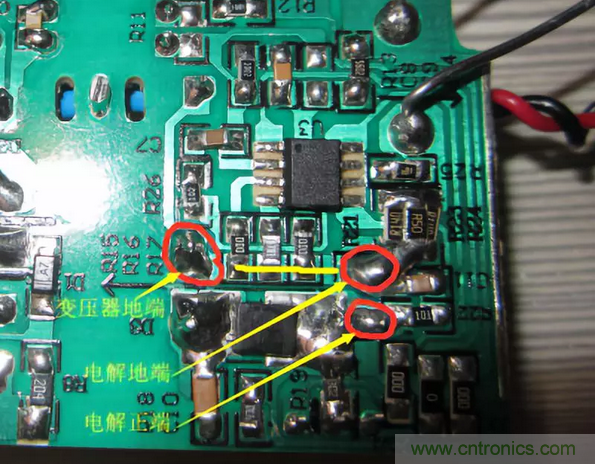

PCB關鍵布局：Y電容地→大電容地，變壓器地→Vcc電容→大電容地

注：變壓器所有出線沒有交叉

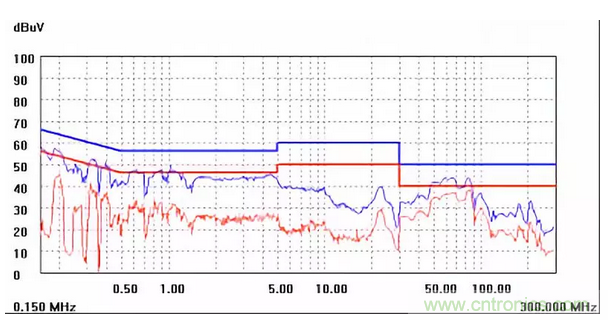

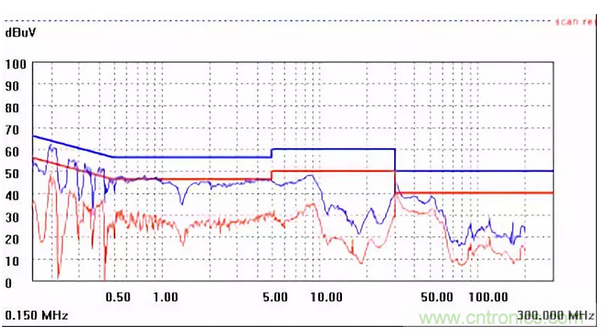

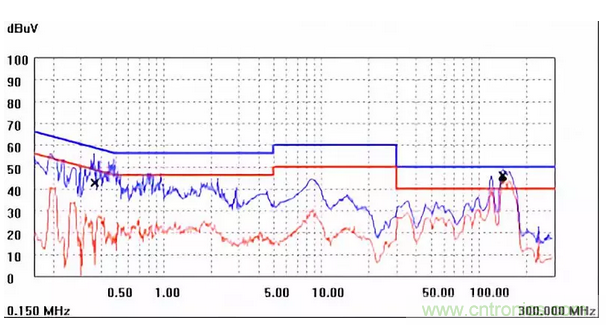

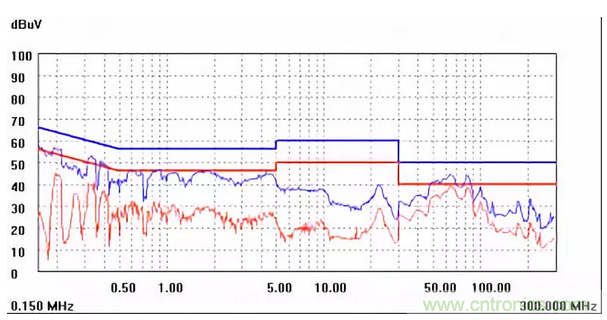

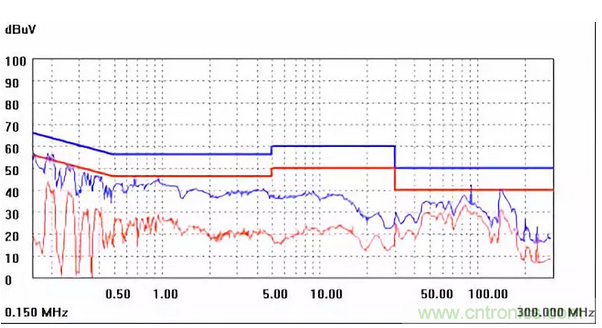

圖一（115Vac）



圖一所示可以看到，130-200M處情況并不樂觀；



130-200M主要原因在于PCB布局問題和二次側的肖特基回路，改其它地方作用不大，肖特基套磁珠可以完全壓下來，圖忘記保存了。



為了節約成本，公司并不讓我這樣做，因?yàn)樘状胖橛绊懥顺杀?，?dāng)即NG掉此PCB布局，采用圖一a方式PCB關鍵布局走線。



變壓器繞法不變：Np1→VCC→Ns1→Ns2→銅屏蔽0.9Ts→Np2

PCB關鍵布局：Y電容地→變壓器地→大電容地

注：變壓器內部的初級出線及次級出線有交叉

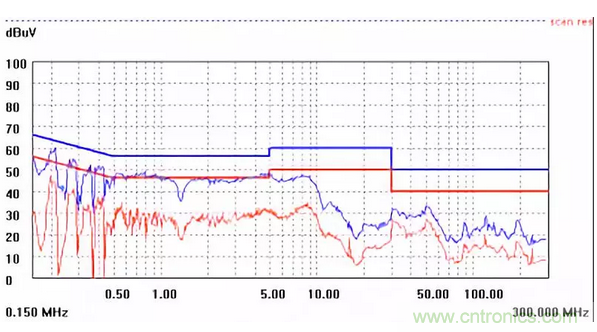

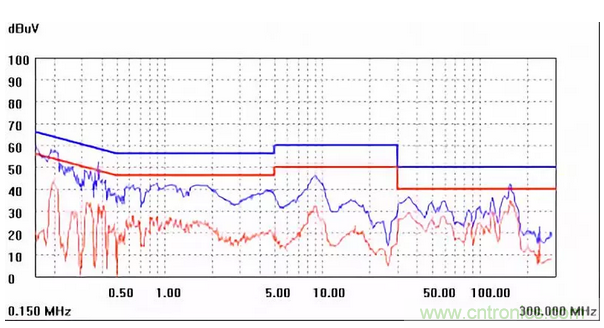

圖一a （115Vac）



圖一a可以看出，改變PCB布局后130M-200M已經完全被衰減，但是30-130M沒有圖一效果好，可能變壓器出線無交叉好一些。仔細觀察，此IC具有抖頻功能，傳導部分頻段削掉了一些尖峰；

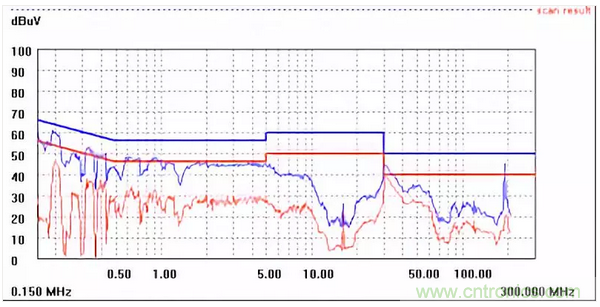

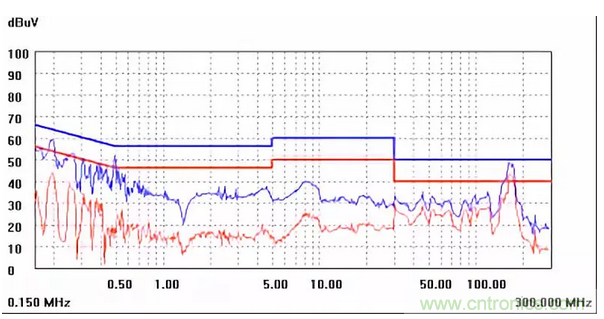

圖一b（230Vac）



圖一b可以看到，輸入電壓在230Vac測試時，65M和83M位置有點頂線（紅色線）



圖一b-1（230Vac）



原邊吸收電容由471P加大到102P，65M位置壓下來一點，后面還是有點高，如圖一b-1所示；



圖一b-2（230Vac）



變壓器屏蔽改成線屏蔽（0.2*1*30Ts）,后面完全衰減，如圖一b-2；



圖一b-3（115Vac）



115Vac輸入測試，后面150M又超了，發克！高壓好了低壓又不行，惱火啊！看來這招不行；



圖一b-4（115Vac）



變壓器屏蔽還是換成銅箔屏蔽（圈數由0.9Ts改成1.3Ts），效果不錯，如圖一b-4所示。



圖一b-5（230Vac）



115Vac輸入測試，測試通過。


結論：

一：變壓器出線需做到不交叉；

二：Y電容回路走線越短越好先經過變壓器地再回到大電容地，不與其它信號線交叉；



43.一款48W（36V/1.33A）整改EMI案例，僅僅是調整了肖特基吸收就把30-40M壓下來。



115Vac低壓30M紅色頂線



230Vac高壓30M紅色也頂線



調整肖特基吸收后：



115Vac低壓，走勢圖非常漂亮



230Vac高壓，走勢圖非常漂亮

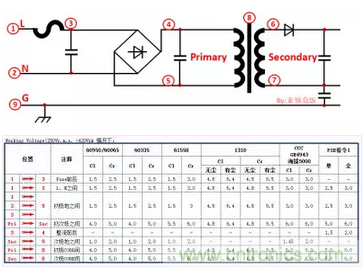

44.安規距離一覽表。





45.剛?cè)腴T(mén)使用CAD、PADS上容易遇到的問題。

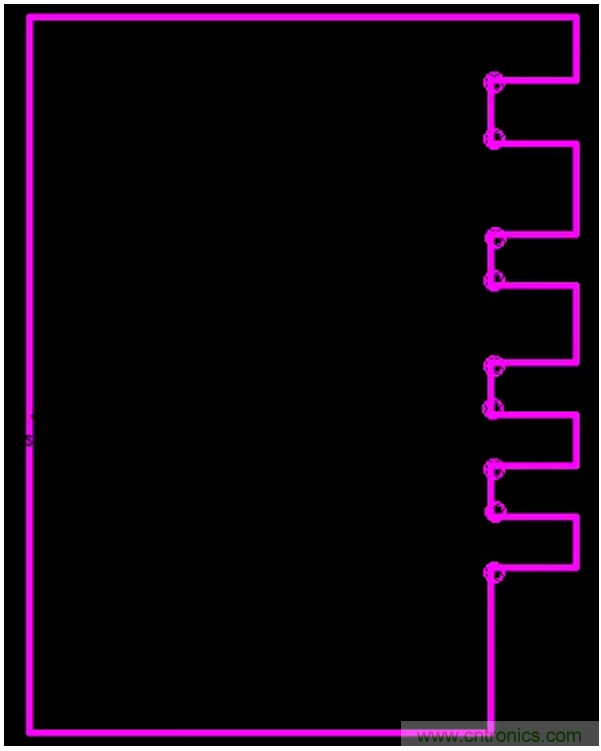

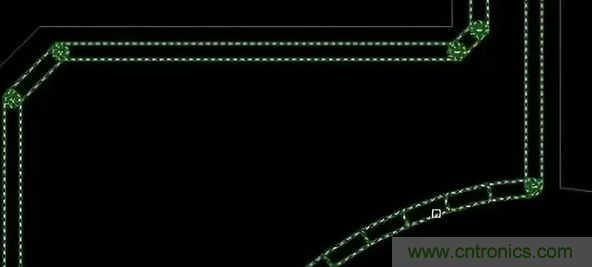

a..PADS畫好的PCB導出為DXF文件，CAD打開后是由雙線組成的空心線段，如圖：





剛開始不會時，是用L命令一根一根的描，狂汗  。。

使用多次后，解決方法是使用X命令就可以變成單根線



b..CAD圖檔線框轉PADS做PCB外框圖方法：

step1．在CAD里面刪掉沒有的線，只剩下板框，其它線也可以不刪。

step2．在鍵盤上敲PE，回車，鼠標點中其中一邊，再敲Y，回車，再敲J，回車，拖動鼠標把整個板框選中，回車，按Esc鍵退出此模式。

step3．比例調整，SC 按空格，選取整個板框，按空格，任意地方單擊鼠標一下, 比例: 39.37 ，按空格。

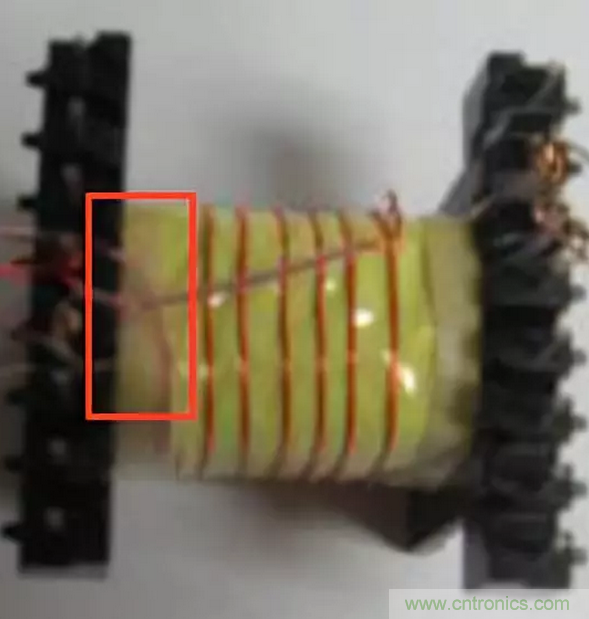

46.在畫PCB定義變壓器腳位時，要考慮到變壓器的進線和出線是否會交叉，因?yàn)楦骼@組之間的繞線在邊界處存在有45-90度的交叉，需在交叉出線處加一個套管到pin腳。

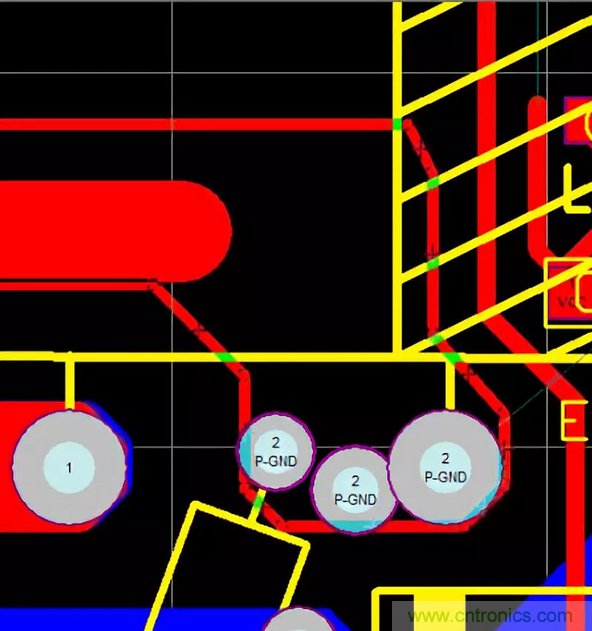

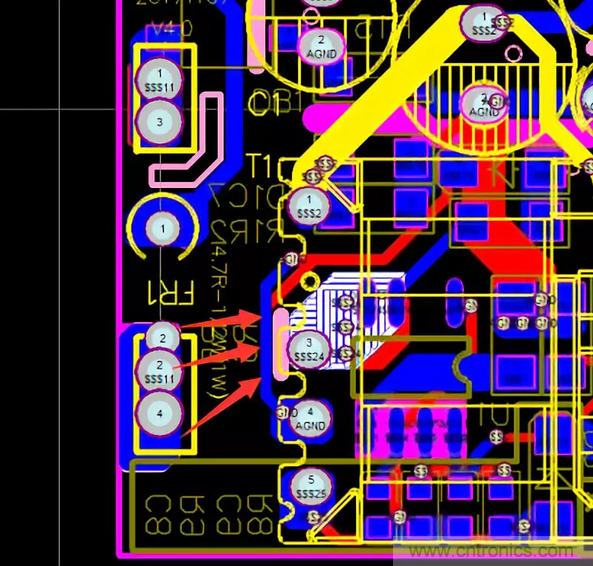

47.PCB的熱點區域一定要遠離輸入、輸出端子，防止噪聲源串到線上導致EMI變差，在不得已而為之時，可增加地線或其它屏蔽方式進行隔離，如下圖增加了一條地線進行有效隔離。





需注意這條地線的安全距離。



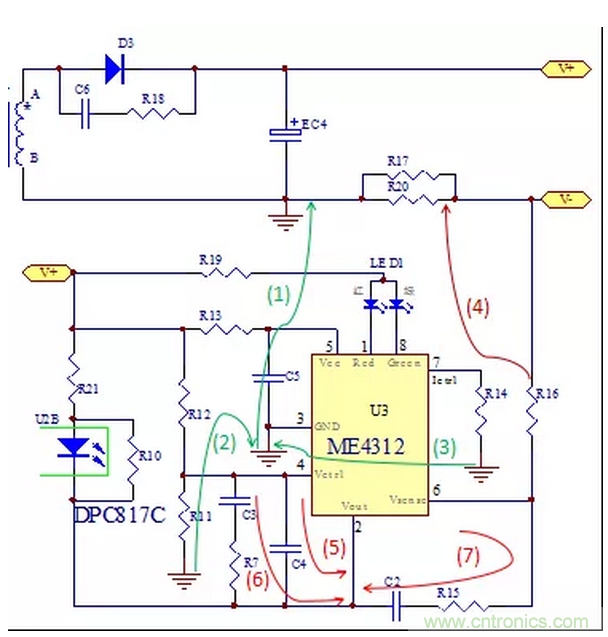

48.驅動電阻盡量靠近MOS、電流采樣的電阻盡量靠近芯片，避免產生其它看不到的后果。



PCB布局鐵律



49.分享一個輻射整改案例，一個長條形散熱片有2個腳，2只腳都接地，輻射硬是整不過，后來把其中一只腳懸空，輻射頻段變好。后面分析原因是2只腳接地會產生磁場回路。



這個整改花了很多錢



50.配有風扇的電源，PCB布局要考慮風路。



一定要讓風跑出去



51.棒型電感兩條腿之間，切記，切記，切記，禁止走弱信號走線，否則發生的意外你都找不到原因。



切記，以前在這上面吃了大虧



52.變壓器磁芯形狀選用小結



a..EE，EI，EF，EEL類，常用來制作中小功率的變壓器，成本低，工藝簡單



b..EFD，EPC類，常用來制作對高度有限制的產品，適合做中小功率類



c..EER，ERL，ETD類，常用來制作大中型功率的變壓器，特別適合用來制作多路輸出的大功率主變壓器，且變壓器漏感較小，比較容易符合安規



d..PQ，EQ，LP類，該磁芯的中間柱較一般的磁芯要大，產品漏感較小，適合做小體積大功率的變壓器，輸出組數不能過多



e..RM，POT類，常用來制作通訊類或中小功率高頻變壓器，本身的磁屏蔽很好，容易滿足EMC特性



f..EDR類，一般常用于LED驅動，產品厚度要求薄，變壓器制做工藝復雜



53.某些元器件或?qū)Ь€(xiàn)之間可能有較高電位差，應加大它們之間的距離，以免放電引出意外短路。



如反激一次側的高壓MOS的D、S之間距離，依據公式500V對應0.85mm，DS電壓在700V以下是0.9mm，考慮到污染和潮濕，一般取1.2mm



54.如果TO220封裝的MOS的D腳串了磁珠，需要考慮T腳增加安全距離。



之前碰到過炸機現象，增加安全距離后解決了，因?yàn)榇胖槿菀渍瓷蠚埩粑?/div>
