4.模擬電路仿真



5.熱仿真（針對大功率）



6.計算工具（計算書）等



對于新人來說，我給的建議少用工具，多計算，自己把握設計的過程，因?yàn)楣ぞ呤侨俗龅模煌说脑O(shè)計習慣差異，不能用一個固定的設計模式來設計不同的電源。



有些仿真可以與設計相結合：比如環路設計好后是很難直接滿足設計需求的，仿真可以在試驗前很好驗證，但仿真也不是完全和試驗一樣，至少不會差太遠。



熟練運用Mathcad和Saber也是必要的，只是很多我們需要弄清原理的層面，把工具只需要當做計算器來使用，更快速方便更高效來滿足我們?cè)O(shè)計就好，想純依賴工具來設計電源，無疑是走入極大誤區。



問題12：評判一塊電源板LAYOUT好壞有哪些地方能一針見血發現？



什么樣的PCB是一塊好的PCB，至少要滿足以下一個方面：



1.電性能方面干擾小，關鍵信號線及底線走的合理，各方面性能穩定（前提是電路無缺陷）；

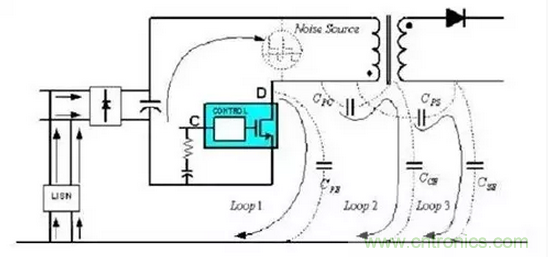

2.利于EMC，輻射低，環路走的合理；



3.滿足安規，安規距離滿足要求；



4.滿足工藝，量產可生產性，以及減小生產成本；



5.美觀，布局規則有序 (器件不東倒西歪)，走線漂亮美觀，不七彎八繞的。



如何才能做到以上幾點，分享我的布板經驗：



1.布局前，了解清楚電源的規格書，電源的規格，有無特殊要求，以及要過的安規標準。結構輸入條件是不是準確，以及風道的確認，輸入輸出端口的確認，以及主功率流向。工藝路線選取，根據器件的密度，以及有無特殊器件，選擇相對應工藝路線。

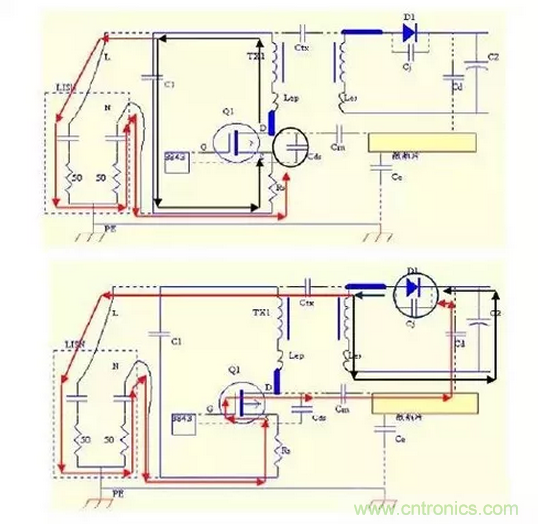

2.布局中，注意合理的布局，保證四大環路盡可能小，提前預判后續走線是否好走。變壓器的擺放基本決定了整體的布局，一定要慎重，放到最佳位置。 EMI部分的布局流向清晰，與其它主功率部分有清晰的隔離帶。減少受到主功率開關器件的干擾。各吸收回路的面積盡可能小，散熱器的長度以及位置要合理，不擋風道。



3.走線部分，輸入EMI電路的走線是否滿足安規，原副邊距離，輸入輸出對大地的距離都要滿足安規。走線的粗細是否滿足足夠的電流大小，關鍵信號（例如驅動信號，采樣信號，地線是否合理），驅動信號不要干擾敏感信號（高頻信號）；采樣信號是否采樣準確，是否會受到干擾；地線是否拉得合理（有時需要單點接地，有時需要多點接地跟實際需要有關），主功率地和信號地嚴格區分開，原邊芯片地從采樣電阻取，不要從大電解?。ㄓ绕涫遣蓸与娮韬痛箅娊獾鼐嚯x遠時），VCC的地前級地回大電解，二級電容地接芯片，反饋信號也單點接IC，地單點接IC。散熱器的地必須接主功率地，不能接信號地等等很多的細節要求。



問題13：電源的元器件你懂多少？MOS管結電容多大，對哪些有影響？RDS跟溫度是什么關系？肖特基反向恢復電流影響什么？電容的ESR會帶來哪些影響？



電源中的設計的器件類型很多，主要有半導體器件如：MOS管，三極管，IC，運放，二極管，光耦等；磁性器件：電感，變壓器，磁珠等；電容：Y電容，X電容，瓷片電容，電解電容，貼片電容等；每種器件都有其規格，極限參數。



常規的參數在我們選型很容易把握，例如選取MOS管，耐壓參數肯定會考慮，額定電流也會考慮，導通電阻我們會考慮，但還有一些寄生參數以及一些隨溫 度變化特性的參數卻很少去注意，或者只有在發現問題的時候才會去找。導通電阻Rds(on)隨溫度升高其阻值是變大的，設計MOS管損耗時要考慮到其工作的環境溫度。結電容影響到我們的開通損耗，也會影響到EMC。



肖特基二極管耐壓，額定電流一般很好注意，有些參數例如導通壓降在溫度升高時會減小，反向恢復時間短，不過漏電流大（尤其是考慮到高溫時漏電流影響就更大了），寄生電感會引起關斷尖峰很高。



電容一個重要參數ESR，在計算紋波時通常會考慮，ESR一般與C的關聯是很大的，不過不同廠家的品質因素影響也是很巨大，一定要具體分清楚。



一般估算公司可參考：ESR=10/（C的0.73次方），電容在高溫時壽命會縮短，低溫時容量會減小，漏電流也會增加等等；



當然器件在特殊情形表現出來的特性差異是值得我們思考的問題，請大家多多思量，對于我們解決特殊情況下的問題非常有幫助。



問題14：你對磁性材料了解多少，磁環和磁芯有哪些差異?低磁環和高磁環用在什么情況？



磁性器件對開關電源的重要性不言而喻，可以說是電源的心臟部位。 磁性材料的種類也繁多，常用來做變壓器的一般是鐵氧體材料，主要是價格便宜，開關頻率最大能做到1000K，夠一般情況下使用了。鐵氧體磁芯既可以做主變壓器也可以做電感，如PFC電感（一般鐵硅鋁材質居多，性?xún)r(jià)比高），儲能電感也可以。當然在要求高的情況下，尤其是大功率一般用磁環，主要是感量可以做大，不易飽和，相對鐵氧體磁芯來說，不過缺點是價格貴，尤其是大電流，繞制工藝較困難。磁環也分高U值和低U值，主要也是磁環的材料不同照成，高U環磁環外觀是綠色，一般EMI電路的共模電感選用，感量會相對較大濾低頻，顏色偏灰的是低U環，感量很低，濾高頻。一般為了EMC都是搭配使用效果一般都比較好！



問題15：電源損耗是怎么分布的？MOS管損耗？變壓器損耗?變壓器除了直流損耗，還有交流損耗怎么算的？



電源損耗一般集中在以下一些方面：



1.MOS管的開通損耗及導通損耗；



2.變壓器的銅損和鐵損；



3.副邊整流管的損耗；



4.橋式整流的損耗。



5.采樣電阻損耗；



6.吸收電路的損耗；



7.其它損耗：PFC電感損耗，LLC的諧振電感損耗，同步整流的MOS管損耗等。



針對這些損耗，適當?shù)臏p小可以提升效率。1.針對MOS管可選用開關速度快的，導通電阻低的，電路上課采用軟開關。2.針對變壓器：選擇合適大小的磁芯，磁芯太小損耗會大，很難做到銅損和鐵損平衡。尤其是銅損不僅有直流損耗還有交流損耗，交流損耗一般比直流損耗還大2倍，因?yàn)殂~線在高頻下的交流阻抗比直流阻抗大的多，計算時一定要充分估算進去。



問題16：電源中的熱設計，散熱器是怎么選擇的？散熱器設計需要考慮什么？



散熱器的設計是開關電源的一個重點，散熱器主要是針對我們的發熱器件溫升過高，需要采用散熱器來降低熱阻來達到降低溫升的作用！



主要發熱器件：整流橋，MOS管，整流二極管，變壓器，電感等等。

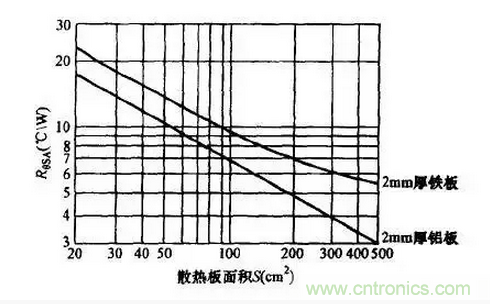

散熱器的大小選擇一般根據損耗的功率，需要的溫升來計算熱阻，根據熱阻來選擇相應面積的散熱器 。





當然也需要一些輔助的方式，比如在器件和散熱片間涂散熱膏，有會有些效果。比較小的空間可采用型材散熱，體積小，散熱面積大。





特殊器件有特殊的處理：如變壓器可將變壓器底下的PCB板挖空散熱，也可以在變壓器上用導熱泥貼散熱片的方式。電感也可以加銅環散熱等等。



問題17：LLC的輸出濾波電容怎么決定的?受哪些因素影響？



輸出濾波電容對輸出紋波至關重要，選擇合適的濾波電容需要從成本及紋波需求考慮，當然對每種拓?fù)錇V波電容的選取都是按照輸出紋波需求，紋波電流所對 應的ESR值來選取對應的電容，當然電容的容量與ESR的關系跟電容的品質也有著很重要的關系，之前已經討論過其關系式。紋波電壓時我們的需求，一般按照 50mv的需求的話，設計留有余量一般選擇10mv。（考慮到PCB板濾波效果，電容低溫容值降低），紋波電流計算式如下：





問題18：移相全橋的驅動是什么實現的？何為移相？移相帶來什么？



移相全橋目前在中大功率使用中，也是用的很火，受歡迎程度僅次于LLC諧振半橋。之前已經比較過不同拓?fù)涞氖褂们闆r，這里就專門介紹下移相全橋的特點。



移相全橋特點一：驅動比較復雜，導致控制電路復雜，成本很高，原因是移相全橋一般有4個MOS，對驅動能力要求很高，一般IC很難做到，需要對驅動能力通過外置MOS管放大使用，又為了加強可靠性一般采用隔離變壓器來驅動MOS管。



移相全橋特點二：移相，為什么要移相，移相帶來什么，跟普通全橋有什么區別。移相針對的是同一組的MOS管，讓2個MOS管依次導通，可以降低開關 損耗。超前臂橋?qū)崿F(xiàn)ZVS同時，副邊處于續流，原邊電流被二極管分擔，MOS管電流也很小，近似零電流導通，滯后臂橋可以零電壓導通。



移相全橋特點三：工作過程復雜，二個輸出功率狀態（靠原邊提供能量），二個續流狀態（靠副邊電感及電容提供供能量），四個死區（來分別實現每個MOS管軟開通I）



只是為了給新手了解移相全橋，作為開關電源比較重要的拓?fù)湟徊糠?，它的重點和難點在哪里。



問題19：大功率若追求效率，無橋PFC是怎么實現的？原理是什么？



很多人都聽說過無橋PFC，不過真正使用起來并不很常見，原因是無橋PFC相比普通有橋PFC效率上固然有提升，一般也就在1-2%，若不是追求高 效，一般都不會使用，成本太高。根據無橋PFC的特點，其實整流橋并沒有真正省去不用，只是當做交流輸入正負半軸的隔離使用，簡單來說相當于普通二個 PFC，交流正負半軸各一個，相應的PFC電感也會增加一個，MOS管也會增加一個，驅動IC也會復雜一些，對于大功率為了做高效，檢測電阻用變壓器繞組來做，可以減小損耗。之前接觸過一個960W用無橋PFC+LLC效率達到96.5%，不過最終因?yàn)榭蛻?hù)要求輸入電壓交流和直流都能滿足，這時候無橋PFC就不能在直流下發揮很好的作用就否決了。



問題20：電力電源中為什么用到三相電？三相三電平是怎么實現，三電平帶來了什么？



三相電在電力電源中使用比較多，一般在大功率1KW以上或者上萬W的場合。三相電一般采用三相四線，其中一根是零線，四根線相當于能夠傳輸普通二相電三倍的功率，傳輸功率更大是其最大優勢;其次三相電易于產生，目前最常見的三相異步電機，能簡單方便產生。三相三電平是怎么回事呢，因?yàn)槿嚯姴荒苤苯咏o某些用電設備供電，需要轉變成普通的二相電。一般過程，采用三相PFC轉換為直流電，直流電然后逆變成二相交流電。這里面就牽涉到三電平技術，三相電PFC整流出來不是普通正負DC，而是三電平，也就是正DC，零，負DC。從這里也可以看出來采用三電平器件的應力降低，諧波含量低，開關管損耗也低，這樣在高壓大功率場合優勢就非常突出了。



問題21：電源中有很多保護電路，你最多能說幾種保護？怎么去實現？



電源的可靠性離不開保護電路，通常有哪些保護電路呢？



1.輸入欠壓過壓很常用，對交流信號采樣。



2.輸出過壓保護，一旦電源開關能鎖機對電源可靠性也有幫助。



3.過流保護，有的是采用恒流做過流，有的采用限功率來做過流，當然也可以鎖機來做，目的一個可靠性，方法很多種。最可靠的保護一定是鎖死而不是打嗝！



4.過溫保護，采用熱敏對變壓器或者是環境溫度等方式檢測，來反饋給到IC鎖機或者打嗝。



5.短路保護，短路可以打嗝，同樣也可以鎖機。



這些是一般電源常用的，有的可以說是必備的保護電路。所以看好規格書選擇合適的IC來做保護功能更方便的保護電路。我用過一款LD7522做反激，這些功能就能很好，可以簡單全部的做出來。



問題22：搞電源不懂市場？你搞的電源何去何從？開發出了沒用？替老板賺到錢才有用。



終于到了最后一個問題，電源市場問題一般工程師可能關注的少，注重研發是錯誤。項目成功不是做出來，而是賺到少的錢。



舉個例子：你一年做了三個項目累死累活，賺了100萬，另一個人一年就做了一個項目，比做三個項目輕松多了，一年賺了1000萬，老板喜歡哪個？



有的人說項目又不是我們選擇，怎么知道賺不賺錢，但是賺錢項目的特點我們要熟悉啊，什么樣的電源市場上比較火啊，你清楚嗎？按照自己公司現有的模式來開發，有沒有和大公司的設計差距啊。不是說項目能不能做出來，而是能不能最優的做出來，其實站在研發角度也就是如何選擇最優拓?fù)?，做省方案?/div>
