詳析開關電源輸入端共模和差模電感抗干擾電路
發布時間:2018-10-26 責任編輯:lina
【導讀】所謂差模信號就是兩個大小相等、方向相反的信號。圖所示是共模和差模電感器電路,這也是開關電源交流市電輸入回路中的EMI濾波器,電路中的L1、L2是差模電感器,L3和L4為共模電感器,C1為X電容,C2和C3為Y電容。該電路輸入220V交流市電,輸出電壓加到整流電路中。
所謂差模信號就是兩個大小相等、方向相反的信號。

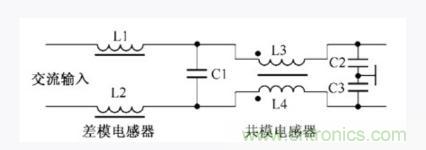

圖所示是共模和差模電感器電路,這也是開關電源交流市電輸入回路中的EMI濾波器,電路中的L1、L2是差模電感器,L3和L4為共模電感器,C1為X電容,C2和C3為Y電容。該電路輸入220V交流市電,輸出電壓加到整流電路中。
1.共模電感器
開關電源產生的共模噪聲頻率范圍從 10kHz~50MHz 甚至更高,為了有效衰減這些噪聲,要求在這個頻率范圍內共模電感器能夠提供足夠高的感抗。

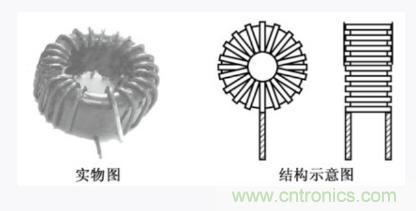

講解共模電感器工作原理前應該了解共模電感器結構,這有助于理解共模電感器抑制共模高頻噪聲。圖所示是共模電感器實物圖和結構示意圖。
共模電感器的兩組線圈繞在磁環上,繞相同的匝數,同一個方向繞制,只是一組線圈繞在左側,另一組線圈繞在右側。共模線圈采用高磁導率的錳鋅鐵氧體或非晶材料,以提高共模線圈性能。

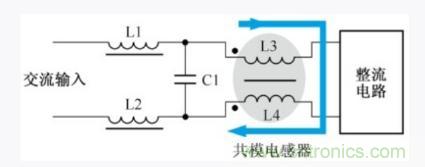

(A) 正常的交流電流流過共模電感器分析。如圖所示,220V交流電是差模電流,它流過共模線圈L3和L4的方向如圖中所示,兩線圈中電流產生的磁場方向相反而抵消。這時正常信號電流主要受線圈電阻的影響(這一影響很小),以及少量因漏感造成的阻尼(電感),加上220V交流電的頻率只有50Hz,共模電感器電感量不大,所以共模電感器對于正常的220V交流電感抗很小,不影響220V交流電對整機的供電。

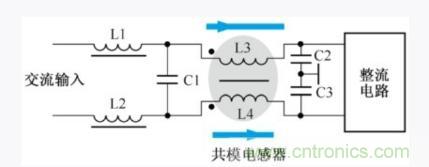

(B) 共模電流流過共模電感器分析。當共模電流流過共模電感器時,電流方向如圖所示。由于共模電流在共模電感器中為同方向,線圈L3和L4內產生同方向的磁場,這時增大了線圈L3、L4的電感量,也就是增大了L3、L4對共模電流的感抗,使共模電流受到了更大的抑制,達到衰減共模電流的目的,起到了抑制共模干擾噪聲的作用。
加上兩只Y電容C2和C3對共模干擾噪聲的濾波作用,共模干擾得到了明顯的抑制。
2.差模電感器
圖所示是差模電感器實物圖和結構示意圖,顯然它與共模電感器不同。
差模電感器磁芯材料有三種。鐵硅鋁磁粉芯的單位體積成本最低,因此最適合制作民用差模電感器。鐵鎳50和鐵鎳鉬磁粉芯的價格遠遠高于鐵硅鋁磁粉芯,更適合軍用和一些對體積和性能要求高的場合。

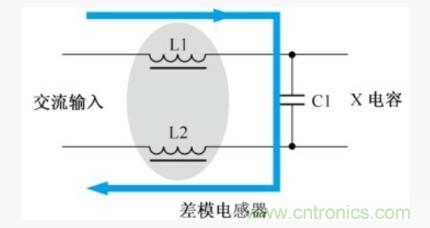

圖所示是差模電感器電路,差模電感器L1、L2與X電容串聯構成回路,因?yàn)長1、L2對差模高頻干擾的感抗大,而X電容C1對高頻干擾的容抗小,這樣將差模干擾噪聲濾除,而不能加到后面的電路中,達到抑制差模高頻干擾噪聲的目的。
