ADAS系統被打擾?從電源轉換器解決問題源頭

發布時間:2018-01-12 責任編輯:wenwei

【導讀】消費者對安全的日益關注、對駕駛舒適度的需求以及不斷增加的政府安全法規,成了汽車 ADAS 增長的主要驅動力??梢院翢o(wú)疑問地說,ADAS 系統在汽車市場的滲透將不會很快結束。到 2020 年,ADAS 市場預計將達到 600 億美元 [數據來源:Allied Market Research]。這意味著,在 2014 年到 2020 年這個時間段內,年復合增長率為 22.8%。顯然,這對半導體產品而言,意味著巨大的機會!

背景信息

到 2020 年,ADAS 市場預計將達到 600 億美元 [數據來源:Allied Market Research]。這意味著,在 2014 年到 2020 年這個時間段內,年復合增長率為 22.8%。顯然,這對半導體產品而言,意味著巨大的機會!

ADAS 是“高級駕駛員輔助系統 (Advanced Driver Assistance Systems)”的英文首字母縮略語,在今天的很多新型汽車中都能經常見到。這類系統常常方便了安全駕駛,如果系統檢測到來自周?chē)矬w的風險,例如不守規矩的行人、騎行者甚至處于不安全行駛方向的其他車輛,就會向駕駛員發出警報。此外,這類系統通常還會提供動態功能,例如自適應巡航控制、盲點檢測、車道偏離警告、駕駛員犯困監視、自動剎車、牽引力控制和夜視。

ADAS增長的到來必然伴隨著對這個行業的挑戰,其中包括價格壓力、通貨膨脹、測試這類系統的復雜性和困難。此外,歐洲是最具創新性的汽車市場之一,這一點應該不足為奇,因此,歐洲已經看到,ADAS 正大舉進入市場,歐洲汽車行業的客戶在大量采用 ADAS。不過,美國和日本汽車制造商也沒有很落后。汽車行業的最終目標是,提供無人坐在方向盤后面的自動駕駛汽車!

系統帶來的挑戰

一般而言,ADAS 系統中包括某種處理器,以收集來自汽車中無數傳感器的輸入數據,然后處理這些數據,以便能夠以容易理解的方式方便地提供給駕駛員。此外,這類系統通常直接由汽車的主電池供電,其標稱電壓為 9V 至 18V,不過由于系統中的電壓瞬態而可能高達 42V,以及在冷車發動情況下可能低至 3.5V。因此,很顯然的是,這類系統中的任何 DC/DC 轉換器最低限度都必須能夠應對 3.5V 至 42V 的寬輸入電壓范圍。

很多 ADAS 系統都是用 5V 和 3.3V 軌給各種模擬和數字 IC 產品供電,然而,通常使用的處理器 I/O 及內核電壓的運行要求卻處于低于 2V 的范圍,而且有可能低至 0.8V。此外,這類系統常常安裝在汽車中某一空間和散熱都受限的地方,因此限制了可用于冷卻用途的散熱器的使用。盡管人們普遍使用高壓 DC/DC 轉換器直接從電池產生 5V 和 3.3V 電源軌,但是在今天的 ADAS 系統中,開關穩壓器還必須以 2MHz 或更高的頻率切換,而不是過去低于 500kHz 的開關頻率。這種變換背后的關鍵驅動力是,需要占板面積更小的解決方案,同時保持高于 AM 頻段,以避免任何潛在的干擾。

最后,似乎設計師的任務還不夠復雜,他們還必須確保 ADAS 系統符合汽車中的各種抗噪聲標準要求。在汽車環境中,對有些區域,低熱耗散和高效率是很重要的,在這些區域,開關穩壓器正在取代線性穩壓器。此外,開關穩壓器一般是輸入電源總線上的第一個有源組件,因此對整個轉換器電路的 EMI 性能有很大的影響。

有兩種類型的 EMI 輻射:傳導型和輻射型。傳導型輻射依賴連接產品的導線和走線。既然這種噪聲局限于設計中的特定端子或連接器處,那么如之前已經提到的那樣,通過良好的布局或?yàn)V波器設計,常常在開發過程相對較早的階段,就能夠確保符合傳導型輻射要求。

然而,輻射型輻射就完全是另外一回事了。電路板上攜帶電流的所有東西都輻射一個電磁場。電路板上的每一條走線都是一個天線,每一個銅平面都是一個諧振器。除了純粹的正弦波或 DC 電壓,任何信號都產生遍布信號頻譜的噪聲。即使經過了仔細設計,在系統經過測試之前,電源設計師仍然從來無法確知輻射型輻射將會多嚴重。而且,在設計從根本上完成之前,無法正式進行輻射型輻射測試。

濾波器常常用來衰減某一頻率或某一頻率范圍的噪聲強度以降低 EMI。通過增加金屬屏蔽和磁性屏蔽,可以衰減通過空間 (輻射型) 傳播的那部分能量。通過增加鐵氧體珠和其他濾波器,可以控制依賴 PCB 走線(傳導型)的那部分能量。EMI 無法完全消除,但是可以衰減到一個其他通信和數字組件可以接受的水平。此外,幾個監管機構也要求執行一些標準,以確保符合 EMI 要求。

與通孔式組件相比,采用表面貼裝技術的新式輸入濾波器組件的性能更高。然而,這種改進的速度慢于開關穩壓器開關工作頻率提高的速度。開關轉換速度提高,會使效率提高、最短接通和斷開時間縮短,但是諧波分量增大了。開關頻率每增大一倍,在開關容量和轉換時間等所有其他參數保持恒定時,EMI 惡化 6dB。寬帶 EMI 的表現就像一個一階高通濾波器,如果開關頻率提高 10 倍,輻射就增大 20dB。

熟練的 PCB 設計師將設計很小的熱環路,并使用盡可能靠近有源層的屏蔽接地層。然而,在去耦組件中存儲充足能量所需的器件引腳布局、封裝結構、熱設計要求和封裝尺寸決定了熱環路的最小尺寸。使問題更加復雜的是,在典型的平面印刷電路板中,走線之間高于 30MHz 的磁性或變壓器型耦合將全面減弱濾波器的作用,因?yàn)橹C波頻率越高,不想要的磁耦合就變得越有效。

低具 EMI/EMC 輻射的雙 DC/DC 轉換器

由于上述的應用限制,凌力爾特開發了 LT8650S,這是一款能接受高輸入電壓的雙輸出單片同步降壓型轉換器,具很低的 EMI / EMC 輻射。其 3V 至 42V 輸入電壓范圍使該器件非常適合包括 ADAS 在內的汽車應用,汽車應用必須穩定通過最低輸入電壓低至 3V 的冷車發動和停-啟情況、以及超過 40V 的負載突降瞬態。

正如在圖 1 中能看到的那樣,這是一款雙通道設計,由兩個高壓 4A 通道組成,提供低至 0.8V 的電壓,從而使該器件能夠驅動目前可用和電壓最低的微處理器內核。其同步整流拓?fù)湓?2MHz 開關頻率時提供高達 94.4% 的效率,而突發模式 (Burst Mode®) 運行在無負載備用條件下保持靜態電流低于 6.2µA (兩個通道都接通),從而使該器件非常適合始終保持接通系統。

ADAS系統被打擾?從電源轉換器解決問題源頭

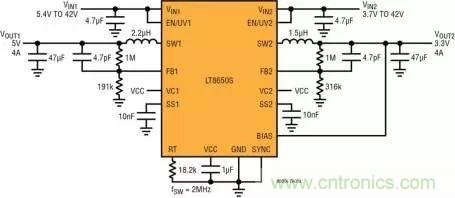

圖 1:LT8650S 原理圖 ─ 在 2MHz 時提供 5V/5A 和 3.3V/4A 輸出

LT8650S 的開關頻率可以設定在 300kHz 至 3MHz 范圍內,并可同步至這一范圍。其 40ns 最短接通時間允許在高壓通道以 2MHz 開關頻率進行 16VIN至 2.0VOUT降壓轉換。其獨特的 Silent Switcher®架構使用兩個內部輸入電容器以及內部 BST 和 INTVCC電容器,以最大限度減小熱環路面積。

LT8650S 的設計兼具控制良好的開關邊沿和一種具整體接地平面的內部結構,并用銅柱代替了接合線,因此顯著降低了 EMI / EMC 輻射。參見圖 2 以了解輻射輸出特性。這種改進的 EMI / EMC 性能對電路板布局不敏感,從而簡化了設計并降低了風險,甚至在使用兩層 PC 板時也不例外。LT8650S 在整個負載范圍內以 2MHz 開關頻率切換時,能夠非常容易地滿足汽車 CISPR 25 Class 5 峰值 EMI 限制。擴展頻譜頻率調制也可用來進一步降低 EMI 水平。

ADAS系統被打擾?從電源轉換器解決問題源頭

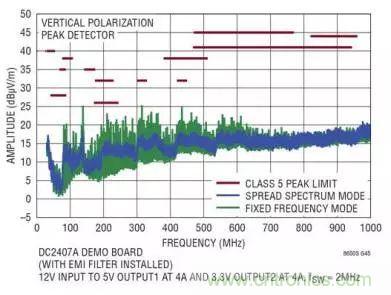

圖 2:LT8650S 的輻射 EMI 圖

LT8650S 使用內部頂部和底部高效率電源開關,單個芯片內集成了必要的升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式運行在低輸出電流時保持高效率,同時保持輸出紋波低于10mVp-p。

最后,LT8650S 采用小型耐熱性能增強型 4mm x 6mm 32 引腳 LGA 封裝。

結論

很顯然的是,找到一種滿足所有必要的性能標準以不對 ADAS 系統造成干擾的電源轉換器件,不是一項簡單的任務。幸運的是,對這類系統的設計師而言,凌力爾特的電源產品部提供了 “同類最佳” 的電源轉換器,這些轉換器極大地簡化了這些設計師的任務,同時無需復雜的布局或設計方法,就可為設計師們提供需要的所有性能。

本文轉載自亞德諾半導體。
