【導讀】多少年來，我們一直認為：任何一臺能夠用電力的設備，將會最終安裝上電力驅動。米家騎記電助力折疊自行車現在就在我們的拆解桌上，這是我們拆解桌上的第一件交通工具。小米制造出了智能自行車，但這將成為我們的維修噩夢嗎？廢話少說，拆吧！

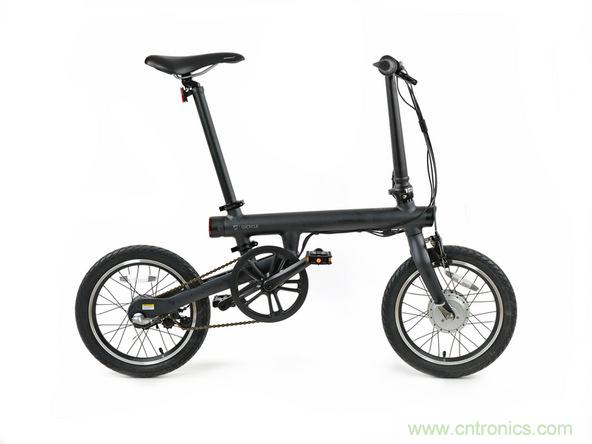

從外觀來看相當時尚了，再來看看規格吧：
- 250 W, 36 V 高速發動機
- 0.21 kWh 電池 （20 NCR18650PF 鋰電池）
- 單次充電助力騎行 45 km
- 禧瑪諾 Nexus 三變速器
- 根據人腳踏調節的力矩傳感助力
- 騎行數據實時監測，包括速度、里程、動態功率和卡路里消耗。
速度傳感器
電線連接在座椅下方，然后沿著框架延伸到（模塊化）插座。

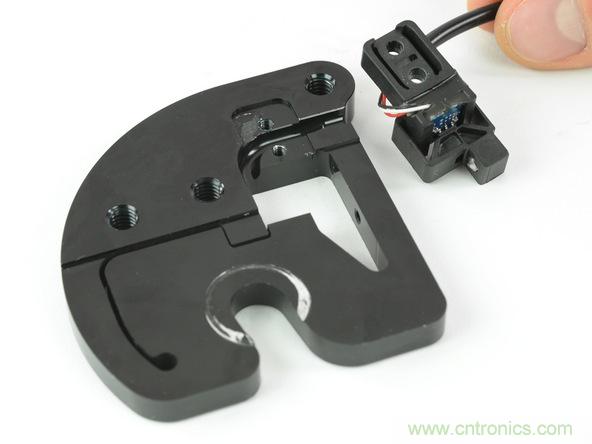

我們能夠剝離電線，并拆下傳感器組件。
- 測量騎車人的曲柄力矩的傳感器系統是IDbike TMM4 或類似的東西。

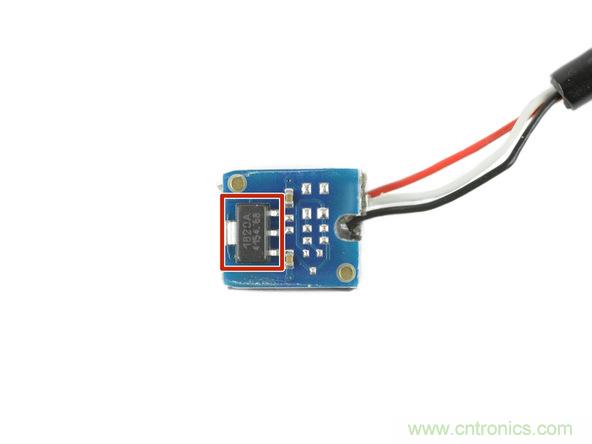

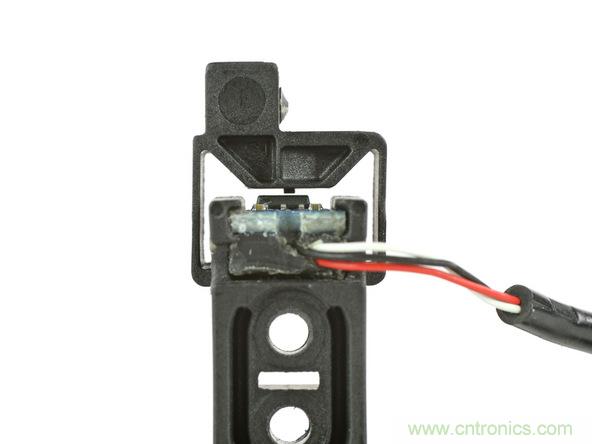

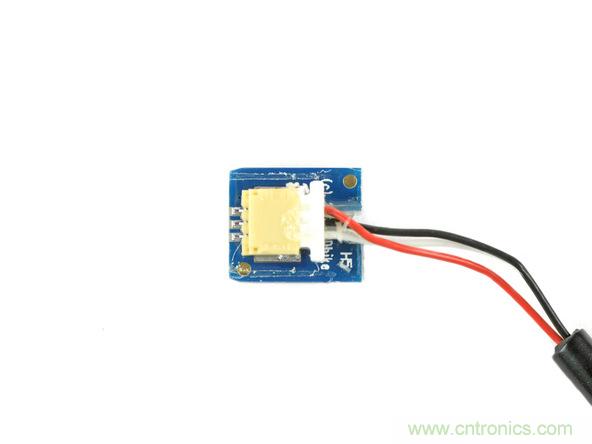

- 推出小電路板，我們得到這個奇跡測量器的核心：一個1820A可編程線性霍爾傳感器
這利用霍爾效應在車輪轉動時跟蹤車輪，使用它來確定你的行駛速度（和你的工作努力程度）。
三線系統使用簡單的 JST 連接器連接，而不是焊接?，F(xiàn)在這就是我們所說的模塊化。
輪軸齒輪電機

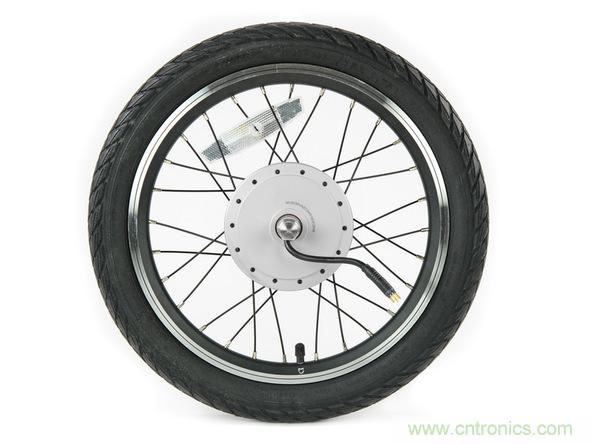

為了找到輪軸齒輪電機，我們卸下了前輪。

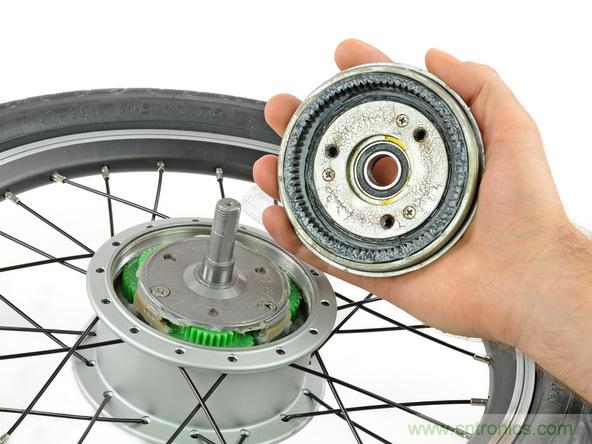

擰下蓋子后，我們可以推出旋轉運動的源頭，并發現電機后蓋后面的一個小圓形板。

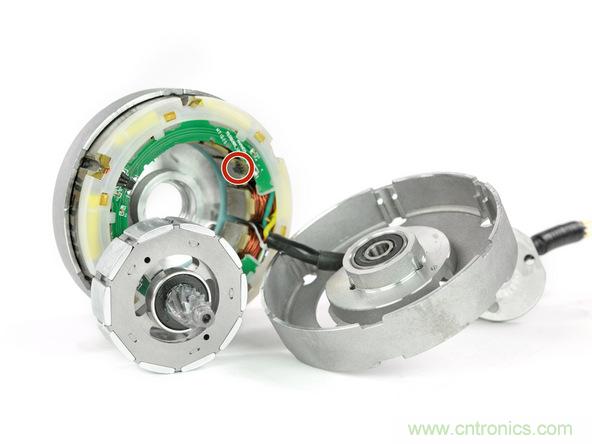

除了分配功率，它還具有用于（每四個線圈）測量速度的三個傳感器。
- 外圈上12個線圈使中心主軸上的10個磁鐵260次/分鐘的轉動。電機的連續輸出功率為180 W，力矩為7.3 Nm。

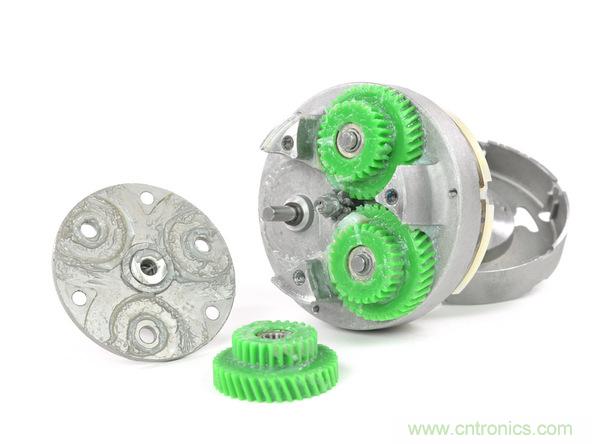

翻轉側的三個齒輪由塑料制成，以將磨損保持在最小。

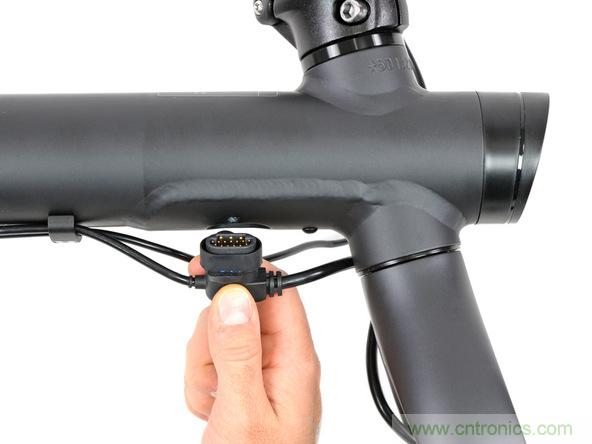

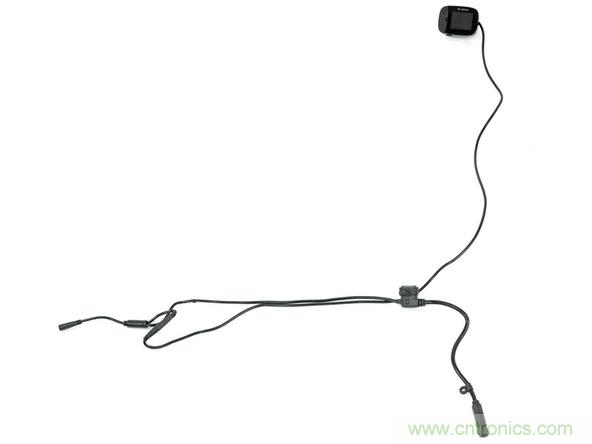

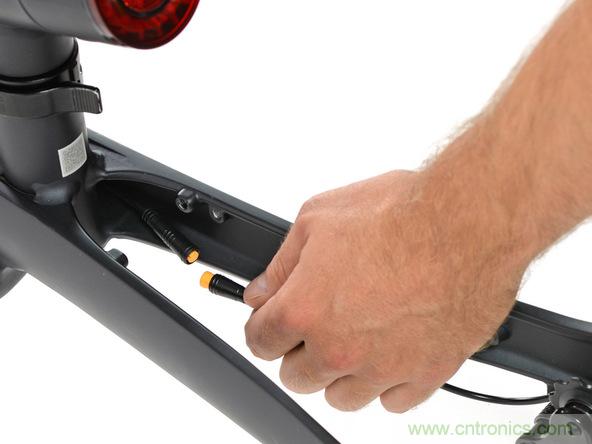

我們從頂管拉出主插頭，使我們能夠提取連接所有電子元件的神經系統。

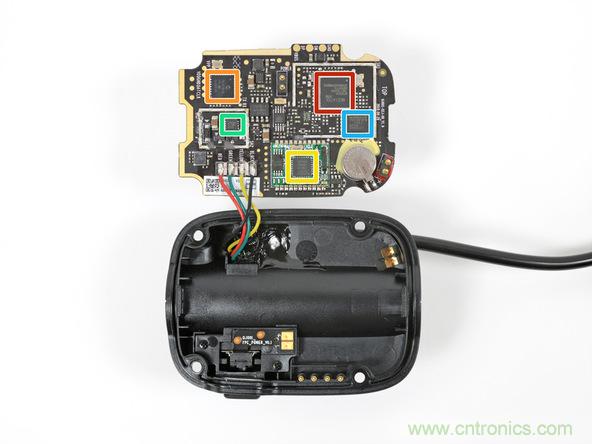

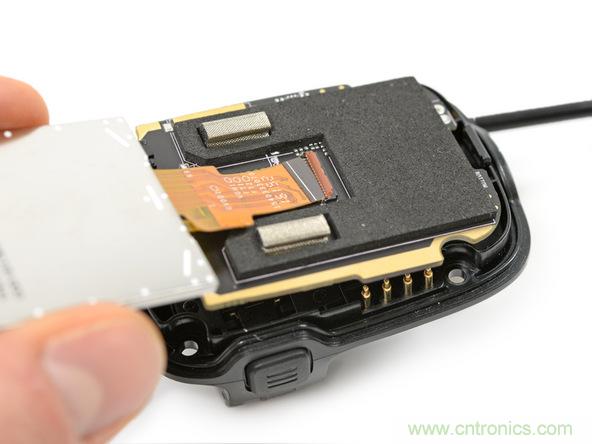

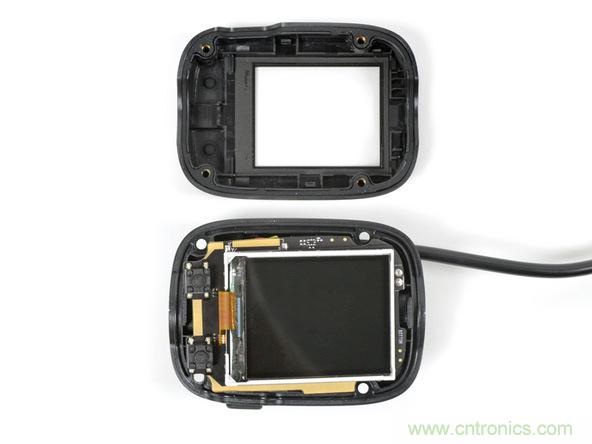

只有4個 Torx 螺絲固定自行車計算機的蓋子與 160 × 128 像素的 TFT 屏幕用簡單的 ZIF 連接器連接。
在板的另一面，我們找到以下芯片：
- 聯發科 MT6261A ARM 處理器
- Microchip PIC16LF1518-I/MV PIC 控制器
- CSR 1010D A05U 藍牙智能IC照明
- 德州儀器TPS259240 eFuse 帶過壓保護
- Winbond 25Q128FV 128 Mb 串行閃存

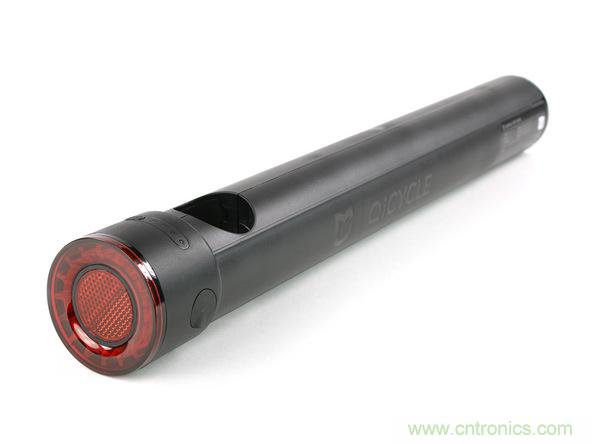

電池管

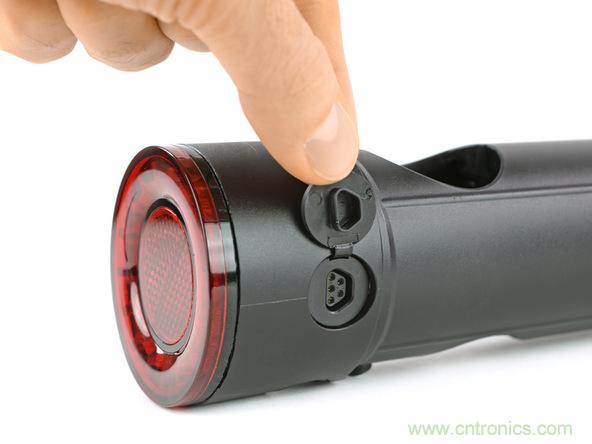

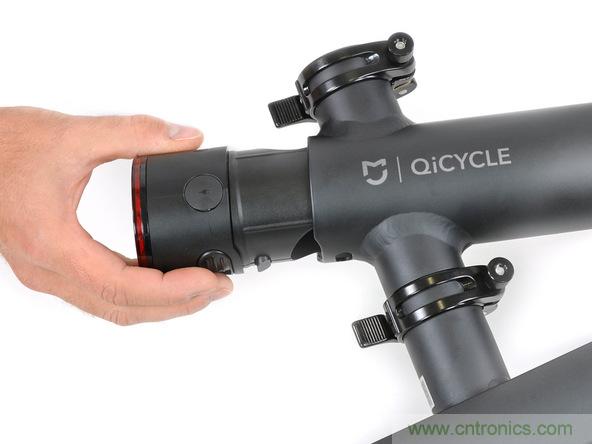

該管可以單手取出，只需按下一個按鈕，可以用5針連接于側面在3小時內充電。
自行車的重量大部分來源于這個電池——它重1.46公斤，當然是充滿電的時候。
自行車的電池容量重為5800mAh（208.8Wh）。上一個無意義的比較，電量超過5 個12.9英寸的 iPad Pro 12.9"!

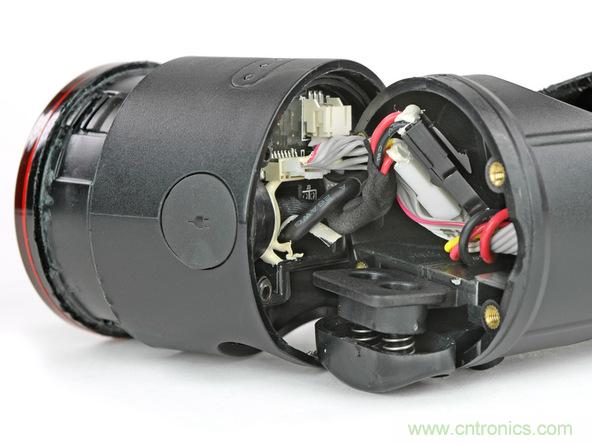

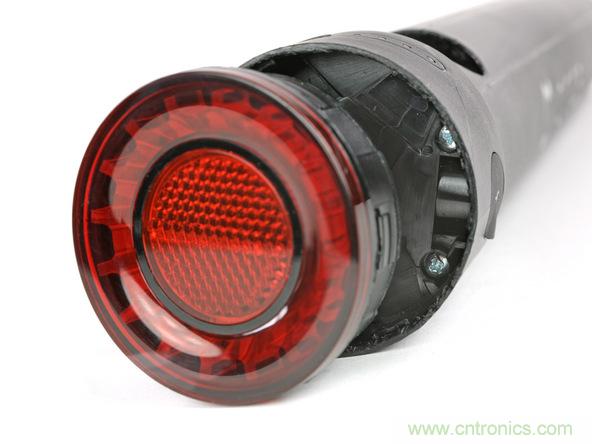

我們開始撬開后燈，電纜保持在適當位置，但能看到一些隱藏的螺釘。進入內部就有辦法啦。
這個大型臍帶從充電端口通向另一端的電池和BMS（電池管理系統），并在后燈后面有一個LED板。

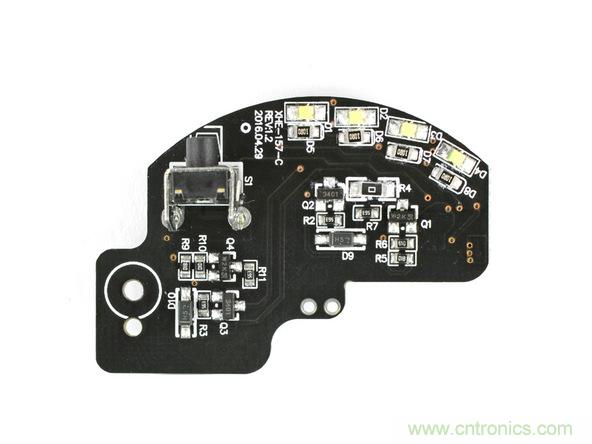

我們剝掉電路板，發現一些秘密。這個電路控制后面的LED陣列，以及沿管頂部的一些LED（可能指示電池活動）。
電池管理系統
主電池盒很難打開。五個螺絲（隱藏在一些很難撬開的蓋子下）并不是全部。

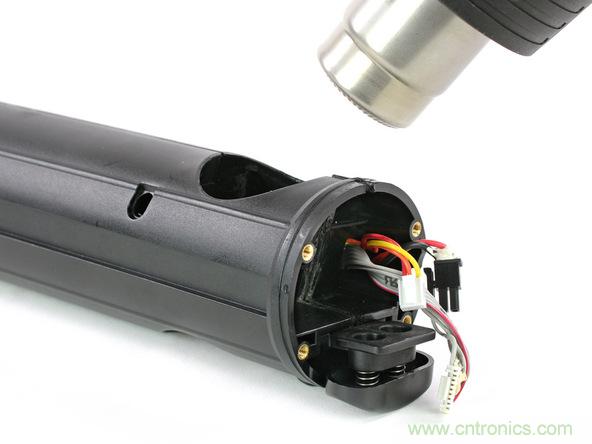

當我們在一些溫和的加熱和“良好的振動”下最終成功打開的外殼，搞壞了一些芯片。自行更換電池恐怕不行。

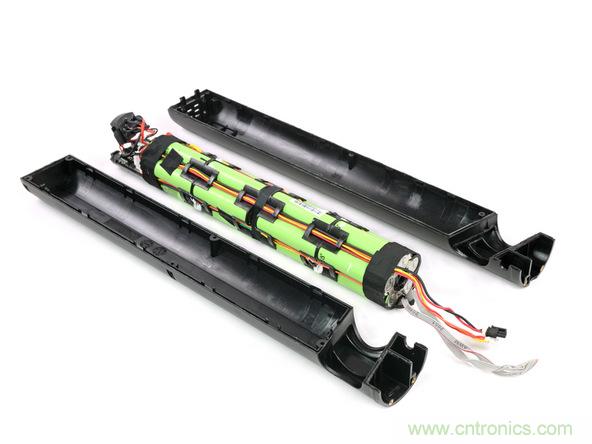

我們終于拿到了獎品：20 個松下NCR18650PF鋰離子電池！松下是一個很好的（安全）品牌，所以充電應該是很容易地，即使自行更換容易。

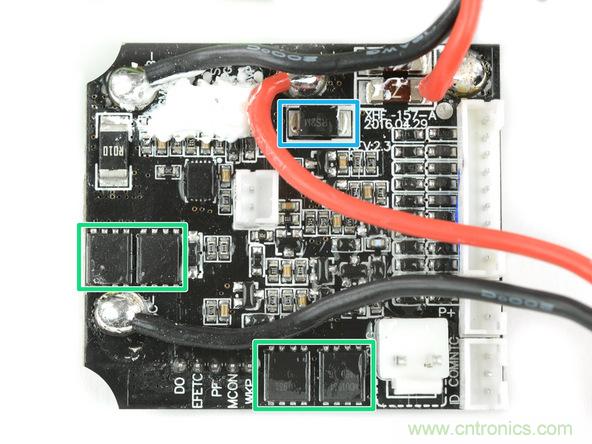

- 電池組還具有電池管理系統（BMS）電路板。

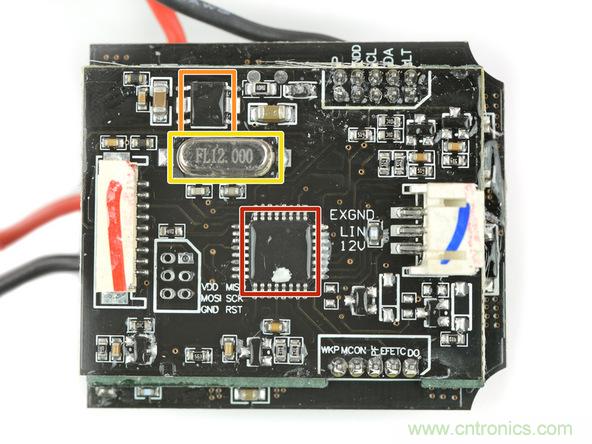

該板裝有大量電阻器。突出的是以下組件：
- 一個ATMEL MEGA 328P 電池管理 MCU
- S11428 33TVF
- FL12.000 12 MHz 石英晶體振蕩器
另一面，我們發現這些：
- 單n溝道溝槽MOSFET（x4）MDU1931 芯片
- RS2M 整流器
自行車的大腦
控制單元安裝在一個方便的把手上，使用了兩個簡單的螺絲連接到框架。

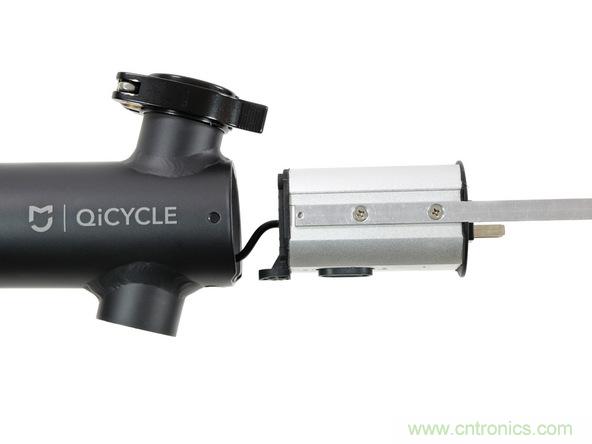

拆下螺絲后，我們可以通過導軌抓住控制器單元，并將其直接向外滑動。
這輛自行車的大腦是一個由 Ananda 制造的電動自行車控制器，Ananda 是許多電動自行車組件的制造商。
我們轉到側板，在里面的發現會震撼你（人們總是為內在而著迷，對嗎？）

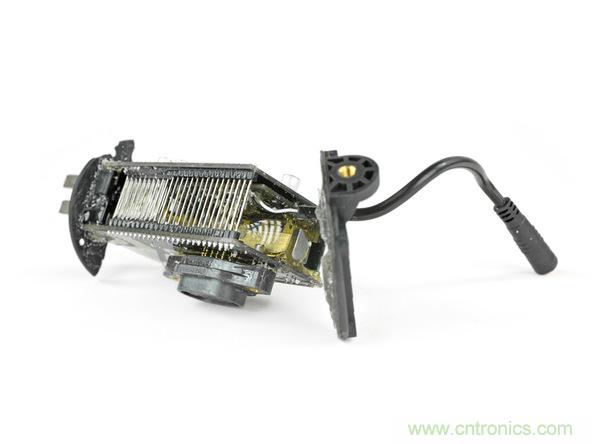

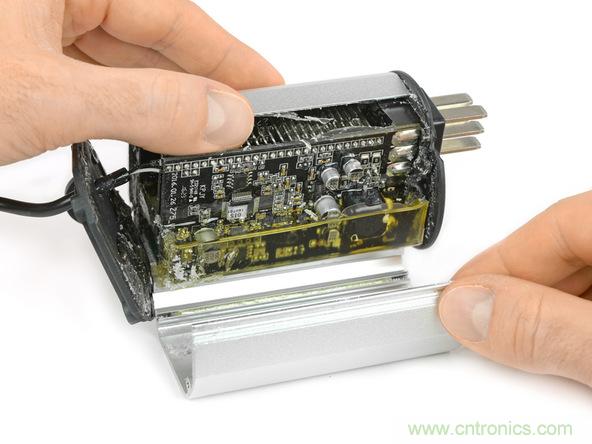

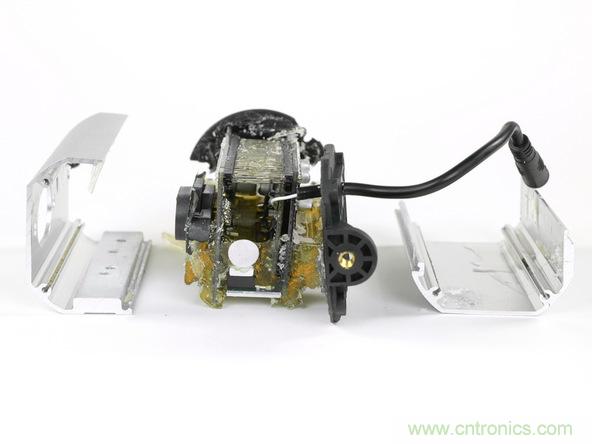

三個板 ——由一隊夾子連接 ——淹沒在黃色透明橡膠里。
我們認為這是為了減弱振動和幫助散熱到鋁外殼。

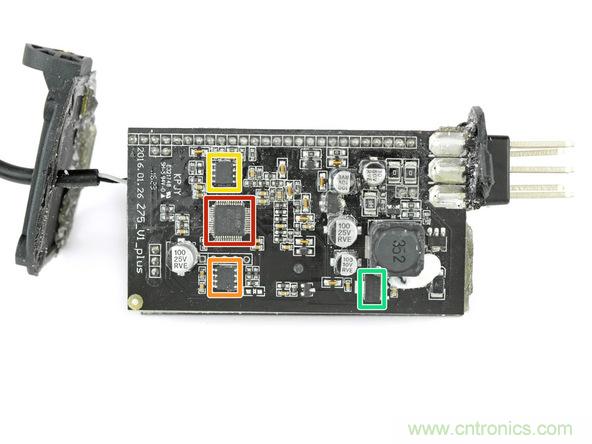

大多數重要組件都住在電池針板上，我們發現了：
- STM32100C8 微控制器，采用 ARM Cortex-M3 32位RISC內核
- MCP2003 LIN J2602 收發器
- Diodes Inc AS358M 低功耗雙運算放大器
- GH17M 晶體管
其余的覆蓋板主要承載電容器和其它無源組件。
以上，這輛自行車被完全拆解。
本文轉載自ifixit。
