一體式完備的移動電源解決方案設計
發布時間:2016-09-26 責任編輯:susan
【導讀】移動電源看似非常簡單,就是由一個單電芯鋰電池、一個升壓轉換器(采用不同的電池電壓,并在輸出端提供5V穩定電壓)和一個連接充電便攜設備的USB端口組成。仔細觀察一下典型的移動電源,你會發現還有很多其它子系統。
可能會發現的其它子系統:顯示電池電量狀態的發光二極管(LED)、在D +/ D-線路上與便攜式設備通信的裝置,或進行過熱、過流檢測的故障保護機制。整個系統很快變得復雜起來,許多不同的集成電路(IC)必須共同協作。
圖1為框圖,而圖2展示了形狀系數優化的印刷電路板(PCB)。讓我們一起來看看其測試報告中這款參考設計的各方面說明。

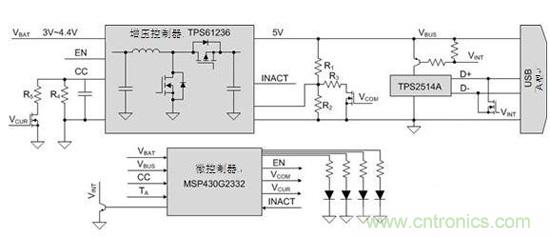

圖1:PMP9776 TI Design移動電源框圖

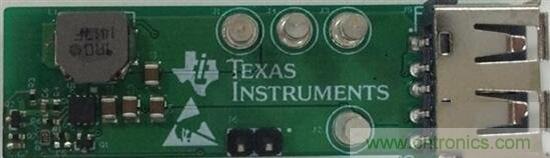

圖2:完備的PMP9776 TI Design解決方案尺寸非常小,且極易匹配移動電源的形狀系數
移動電源的核心是升壓轉換器,其作用是將電池電壓轉換為用于便攜式設備的5V。參考設計使用高度集成的TPS61236同步升壓轉換器以超過95%的功率向便攜式設備提供高達2.4A的電源。如此高的功率確保該便攜式設備可接收幾乎所有的儲存電能,并盡可能降低移動電源相對應的溫升幅度(由于轉換的功率損耗)。2.5mm&TImes;2.5mm規格的集成電路實現了較小的總形狀系數,允許使用容量更大的電池。
最后,TPS61236還有恒定電流(CC)輸出功能,這在負荷試圖汲取過多電流的移動電源中尤其有用。恒定電流輸出功能在安全電流條件下保持運行,并防止由其他限流措施造成溫度過高的現象。
管理移動電源子系統的活動對保持電池的能級至關重要,避免將其浪費在內部功能上。該參考設計中包含一個MSP430?微控制器(MCU),其作為內務處理型MCU,用來優化移動電源的功耗。當MCU檢測負荷較低時,它會關閉大部分子系統;待機狀態下,移動電源僅消耗22mA電量。為防止電池出現高放電電流,MCU會調整限流。當負荷電流發生變化時,MCU還會對輸出電壓做出小幅調整,從而提供一個穩壓良好的輸出。最后,MCU通過其集成的模數轉換器(ADC)測量電池電壓和溫度。然后,MCU驅動LED來顯示電池電壓并監視溫度,以保持移動電源處于安全工作范圍。
TPS2514A USB充電端口控制器可以在各種各樣的USB充電協議下工作,用于調解便攜式設備的D +/ D-線路,以正確檢測設備,并為設備充電。其采用小形晶體管(SOT)-23封裝,使得集成電路具有簡單而又廉價的特性,可以完成這一重要任務。
如此一來,便實現了一體式完備的移動電源設計,可滿足各種需求。
