精講電源控制芯片——UC3842在開關電源調試的表現

發布時間:2015-06-29 責任編輯:sherry

【導讀】新手肯定對電源控制芯片在電源調試中起到的作用不是很清楚!本篇文章講解了UC3842在單端反激開關電源中的調試進行了講解,希望新手在閱讀過本文之后能夠?qū)C3842的應用有進一步的了解和認識。

說到優秀的電源控制芯片,UC3842絕對值得一提。無論是新手還是具有一定經驗的人士,都對這款電源管理控制芯片印象頗深。在本篇文章當中,將為大家著重介紹反激開關電源當中的UC3842,對這款芯片在單端反激開關電源中的調試跟蹤進行講解。

為了充分了解反激式開關電源的工作原理,本文中沒有使用那種集成mos管的芯片,而是使用uc38xx芯片自己設計外圍電路,自己來計算變壓器參數,這樣靈活性較大的同時,能更好的看到各個點的波形。方便分析。甚至反饋環路都在一個電路里設計了兩個不同的反饋方式,但需要注意的是,不能同時焊上去。下面先來看看原理圖吧。
原理圖
圖1原理圖

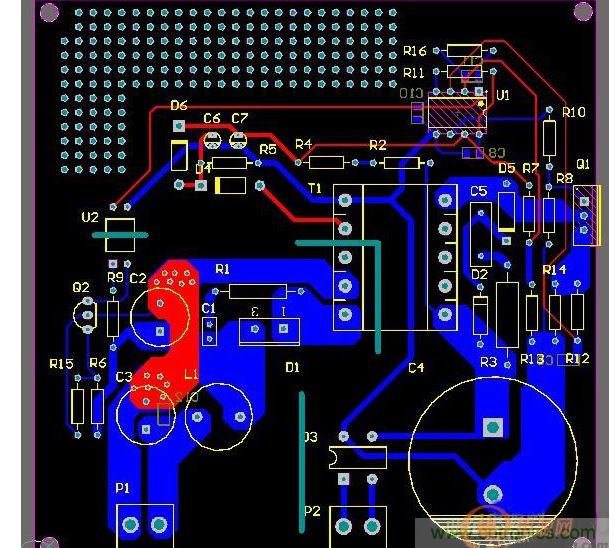

如圖1所示,原理圖中既有輔助繞組電壓反饋,又有TL431加光耦。當然這兩部分電路不會同時焊上去,為了以后以后的比實驗。需要說明的是,由于不是做產品,只是為了做實驗,所以板子畫的不是很規則,100*100mm的板子在網上打樣是最便宜的。為了調試方便,特意在在空曠的地方畫了一片洞洞板。
原理圖
圖2

下面是設計的主要參數,磁性選擇EE28,匝比6:1,初級繞組30圈,線徑0.71mm,主輸出5圈線徑0.5,四股并饒,輔助繞組5圈,線徑0.21,單股。。氣隙,計算為0.44mm,初級電感計算為196uh。墊了四層馬拉膠帶,測得初級電感為210uh,差不多了。初級漏感約7uh。

圖3是變壓器和找的一個電容。
原理圖
圖3
