揭幕傳統感應加熱電源系統原理的真相

發布時間:2015-06-24 責任編輯:echolady

【導讀】感應加熱電源作為高效率、低功耗的金屬加熱電源模塊,在眾多個國家的工業領域被廣泛應用。本文圖文解說傳統感應加熱系統原理,介紹感應加熱電路結構的分析,揭幕傳統感應加熱電源系統原理的真相。

通常情況下,傳統的感應加熱電源在主電路結構方面,主要由以下四個部分來組成的:不控整流、大電容儲能濾波、逆變電路和諧振負載。

在工作的過程中,加熱電源通過不可控整流的方式將交流電轉變?yōu)橹绷麟姡缓笸ㄟ^大電容濾波將比較穩定的直流電轉化成為逆變電路的供電電源,歲后在逆變側部分實現系統的逆變輸出和功率調節。下圖為傳統型號的感應加熱電源電路結構圖。

揭幕傳統感應加熱電源系統原理的真相

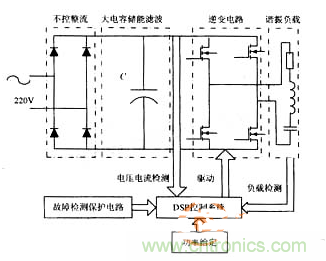

圖為傳統的感應加熱電源電路結構

從圖中我們可以看到,整個電源的加熱系統均有DSP數字芯片進行控制。電壓電流檢測裝置對直流母線的電壓值和電流值進行檢測,隨后將數值變送給DSP處理芯片,以快速實現功率反饋。

整個負載檢測流程包括溫度檢測和頻率跟蹤、通過將紅外線傳感器檢測到的溫度值變送給DSP,同步實現快速反饋。隨后,處理器可以通過檢測負載的諧振電流和電壓信號反饋給DSP以實現頻率跟蹤。

當DSP芯片接收到相應的電流電壓信號后,將會在內部對電壓、電流等反饋信號分別進行A/D變換、保持,并通過數字乘法運算求出實際輸出功率與數字給定功率比較,對偏差進行數字PID控制。

通過這一數字控制的方式,感應加熱電源可以實現電源輸出功率的閉環控制和DPLL頻率跟蹤,故障檢測保護電路對缺水、過熱、過壓、過流等故障實時監控,由DSP故障處理子程序比較判斷后,以中斷方式處理各類故障、并報警顯示。

然而,傳統的感應加熱電源由于大多型號采用的都是大電容無源濾波模式,所以很容易造成輸入電流畸變并對電網系統造成諧波污染,因此會導致輸入功率因數降低。同時,這種方式也不利于節約用電成本。因此,目前市面上已經開始出現了具有DSP參數校正功能的新型加熱電源模塊。
